轨道行走支撑滚轮组件结构设计

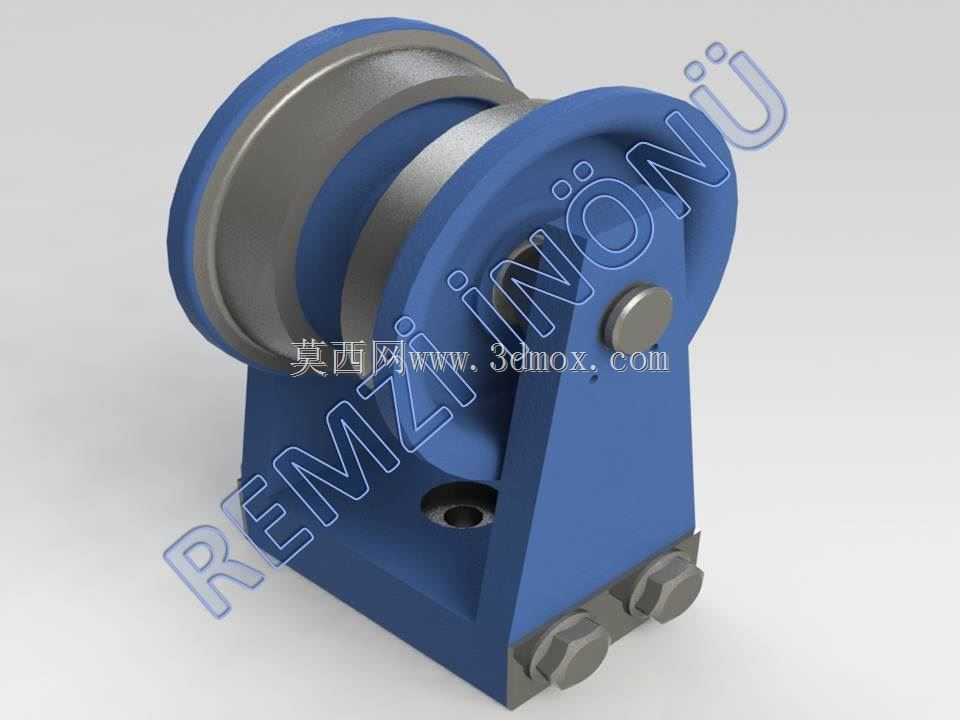

　　该轮组构件主要应用于沿固定轨道做直线往复移动的小型载具、物料转运小车、轻型移动工装台等场景，作为行走承载核心部件，承担整套移动设备的竖向载荷传递，同时兼具轨道横向导向限位作用，避免行走过程中出现脱轨、跑偏问题。从结构设计来看，轮体采用双轮缘踏面结构，轮缘高出踏面的尺寸经过匹配对应轨道的截面宽度核算，既能够在轨道存在小幅安装偏差时提供足够的导向余量，又不会因轮缘过高增加不必要的结构重量与运行摩擦阻力；踏面做了适配轨道顶面的弧度处理，可降低轮轨接触应力，减少长期运行后的踏面磨损量。支撑座采用一体式折弯焊接结构，底部设置两个对称分布的安装沉孔，安装孔的中心距、孔径尺寸适配常规轻型移动设备的底部安装梁规格，

　　安装时可直接通过螺栓将轮组固定在设备底架对应位置，无需额外加工转接支架，能够有效缩短现场装配周期；支撑座上部的轮轴安装孔做了同轴度公差约束，保证轮轴装配后无偏斜，避免轮体转动时出现卡滞、偏磨问题。轮体与支撑座之间通过销轴连接，销轴端部设置轴向限位结构，防止设备运行过程中销轴窜动脱出；轮体与销轴之间预留了合理的转动配合间隙，既保证轮体转动顺畅，又不会因间隙过大导致轮体晃动，影响行走平稳性。设计过程中优先考虑了构件的维护便捷性，轮体磨损后可直接拆除销轴端部的限位件，抽出销轴即可完成轮体更换，无需整体拆卸支撑座，能够大幅降低后期运维的工作量。整体结构的外形尺寸经过紧凑化设计，在满足额定承载能力的前提下，尽可能压缩轮组的竖向安装高度，适配对底部安装空间有严格限制的移动设备场景；轮组的横向宽度也做了优化，避免相邻轮组安装时出现空间干涉，可根据设备的总载荷需求，灵活选择单台设备配置2组或4组该轮组，适配不同载重等级的轻型移动装备使用需求。
