快换式多工位通用工装连接夹持装置

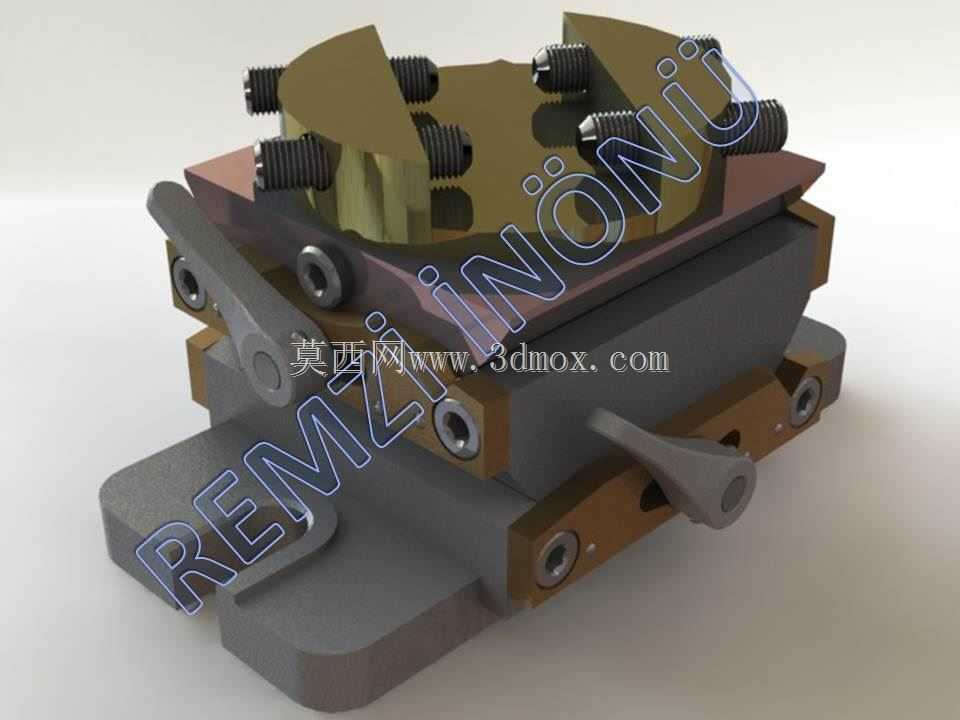

　　这套连接装置主要面向多工序工装快换场景设计，常见于中小批量零件加工的工位切换、模块化夹具的基座对接环节，可替代传统螺栓紧固的繁琐装夹流程，大幅降低工位切换的辅助工时。从结构上看，装置采用分层式堆叠设计，底部为带安装孔的定位基座，基座上预留的沉头孔可直接通过内六角螺栓固定在机床工作台或者工装基板上，安装边界的孔位间距适配主流T型槽工作台的槽距，不需要额外加工过渡连接板即可完成固定。中层为滑动锁紧模块，两侧的拨杆式锁紧手柄采用偏心轮锁紧原理，扳动手柄时可带动内部的锁紧块横向位移，实现上层模块的夹紧与释放，操作时不需要额外工具，单手即可完成锁紧与解锁动作，锁紧后的结合面可承受铣削、钻削工序的常规切削力，不会出现工位偏移。

　　上层为多接口连接平台，平台上均匀分布的螺纹孔可适配不同规格的夹具、定位块或者待加工零件的装夹需求，平台的结合面经过磨削处理，平面度控制在0.02mm以内，保证对接后的重复定位精度。设计过程中充分考虑了现场使用的容错性，锁紧机构设置了过位保护，避免扳动手柄时行程过大损坏内部锁紧件，同时各滑动接触面预留了润滑脂注油通道，长期使用时可定期注油维护，降低磨损带来的精度损失。装置的整体外形尺寸适配常规小型加工中心的工作台行程，不会占用过多的工作台装夹空间，同时各模块之间的定位采用止口配合，即使反复拆装，上层模块的复位精度也能控制在0.05mm以内，满足多数通用加工工序的精度要求。在实际生产场景中，这类连接装置可提前预装不同的加工夹具，

　　切换工序时仅需扳动手柄即可完成整套夹具的更换，相比传统逐件螺栓锁紧的装夹方式，单次换型时间可缩短80%以上，尤其适合多品种小批量的柔性生产场景，同时模块化的结构也方便易损件的单独更换，不需要整体报废整套工装，降低长期使用的维护成本。
