佩尔顿冲击式水轮机转轮结构设计

　　该冲击式涡轮属于水力发电系统中的核心做功部件，主要应用在高水头、小流量的引水式水电站场景中，承担将高压水流的动能转化为转轴旋转机械能的核心作用，是冲击式水轮机组里直接接触射流完成能量转换的关键结构。不同于反击式水轮机的全流道充水工作模式，这类冲击式转轮的工作逻辑是，压力钢管引来的高压水流经喷嘴加速形成高速射流，正面冲击转轮外侧的水斗，推动整个轮体绕中心轴旋转，带动后端连接的发电机转子完成发电作业，整个做功过程中水流仅在水斗表面完成动量交换，轮体其余区域不接触承压水流，对高水头工况的适配性远优于其他类型的水轮机转轮。

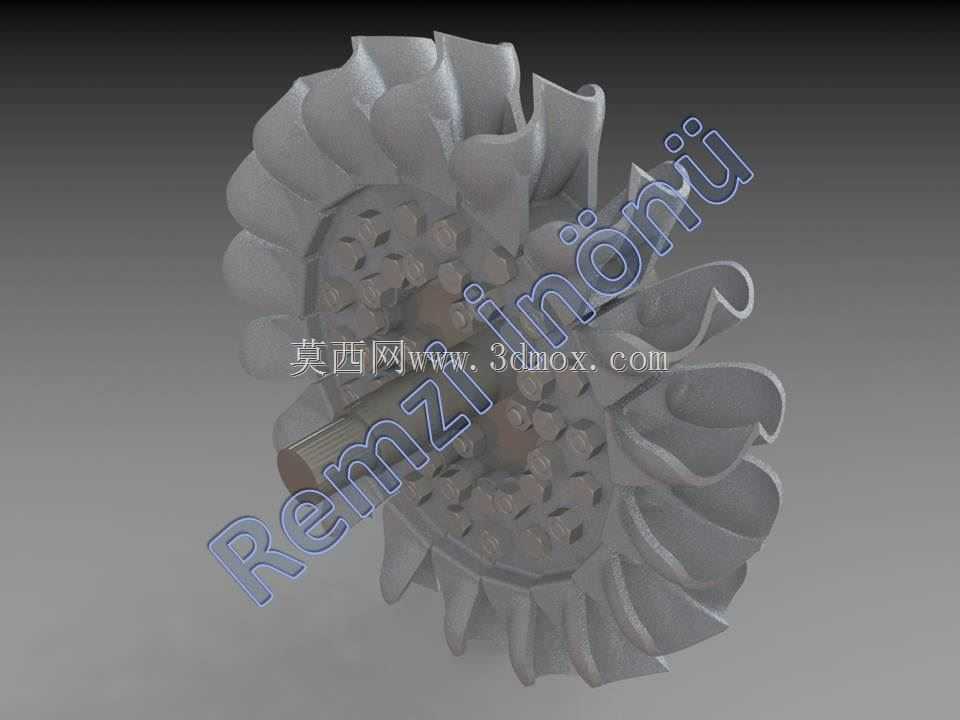

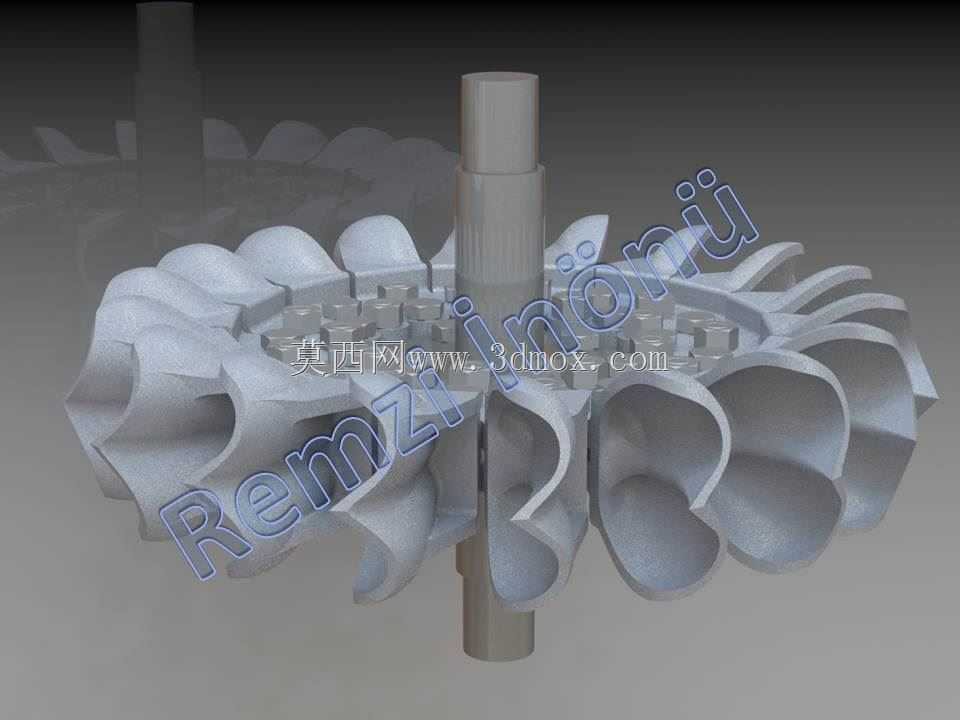

　　从结构设计逻辑来看，整个轮体采用中心轴与轮盘一体化的布局思路，中心轴段预留了标准的轴承安装位与联轴器连接轴段，轴径尺寸匹配同功率等级水轮机组的通用安装边界，可直接适配常规立式或卧式水轮机的轴承座安装尺寸，无需额外定制转接结构。轮盘周向均匀排布的水斗采用双凹腔勺型结构，每个水斗的进水边缘做了锐边修型处理，能够最大程度降低射流切入时的水力损失，水斗的凹腔曲面经过流线型优化，可让冲击到斗面的水流沿曲面平滑转向，从水斗两侧的缺口顺畅排出，避免水流在斗内形成紊流反向干扰后续射流，同时相邻水斗的间距经过反复校核，既保证射流能够完全作用在水斗做功面上，又不会出现水斗遮挡射流导致的能量损耗。

　　设计过程中针对水斗根部的应力集中问题做了圆弧过渡强化处理，因为高速射流长期冲击水斗时，根部是应力最集中的区域，若过渡圆角过小，长期交变载荷作用下容易出现疲劳裂纹，直接影响转轮的使用寿命。轮盘与中心轴的连接位置做了加厚处理，能够承受转轮高速旋转时产生的离心力与射流冲击带来的交变扭矩，整个转轮的动平衡精度满足旋转部件的G2.5级要求，可保证额定转速下运行无异常振动。安装边界方面，中心轴的上下轴肩位置设置了明确的轴向定位基准，装配时可直接抵靠轴承内圈完成轴向固定，轴端预留的键槽尺寸符合通用传动件的配合标准，可直接与联轴器或飞轮结构连接，轮体的最大外圆尺寸与对应功率段的水轮机机壳内腔预留足够安全间隙，运行时不会出现刮蹭机壳的问题。这类转轮结构也可经过尺寸缩放后，应用在小型微型水力发电装置、山区供水系统的能量回收单元中，结构可靠性高，日常维护仅需定期检查水斗表面的气蚀磨损情况即可，整体结构没有复杂的内部流道，加工制造难度相对较低。
