大吨位双梁港口门式起重设备结构

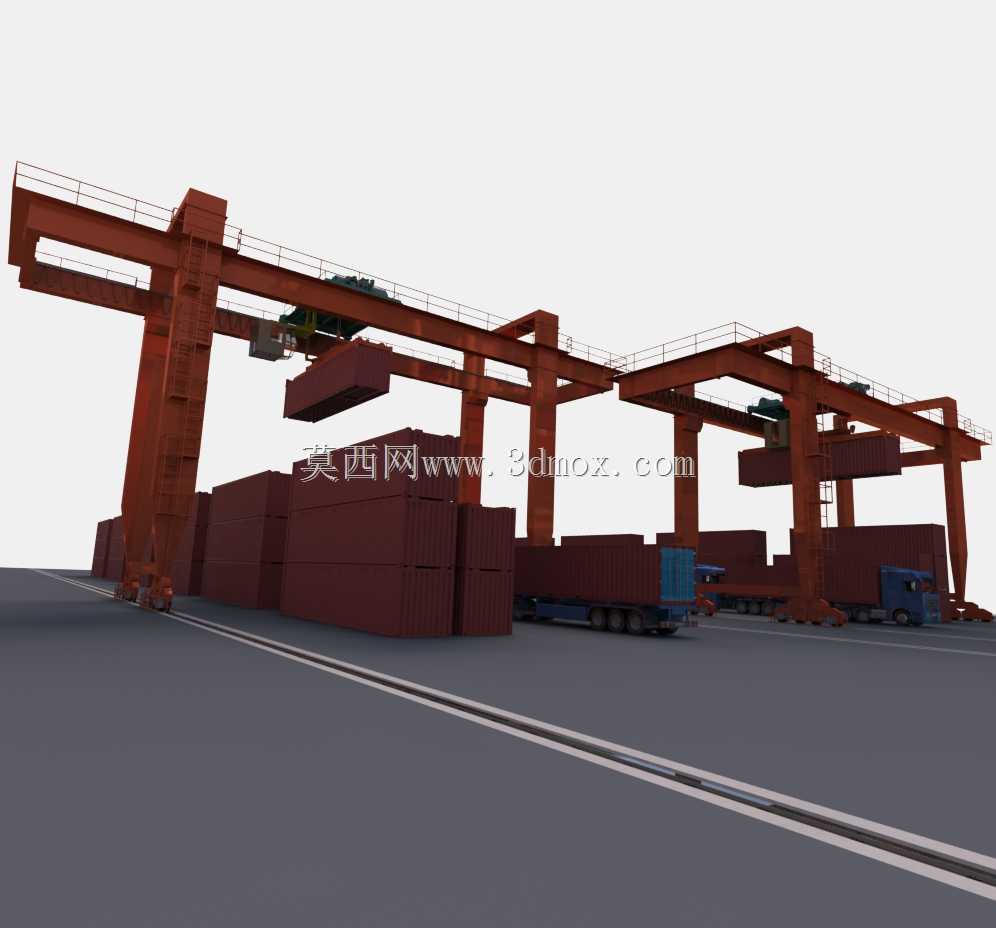

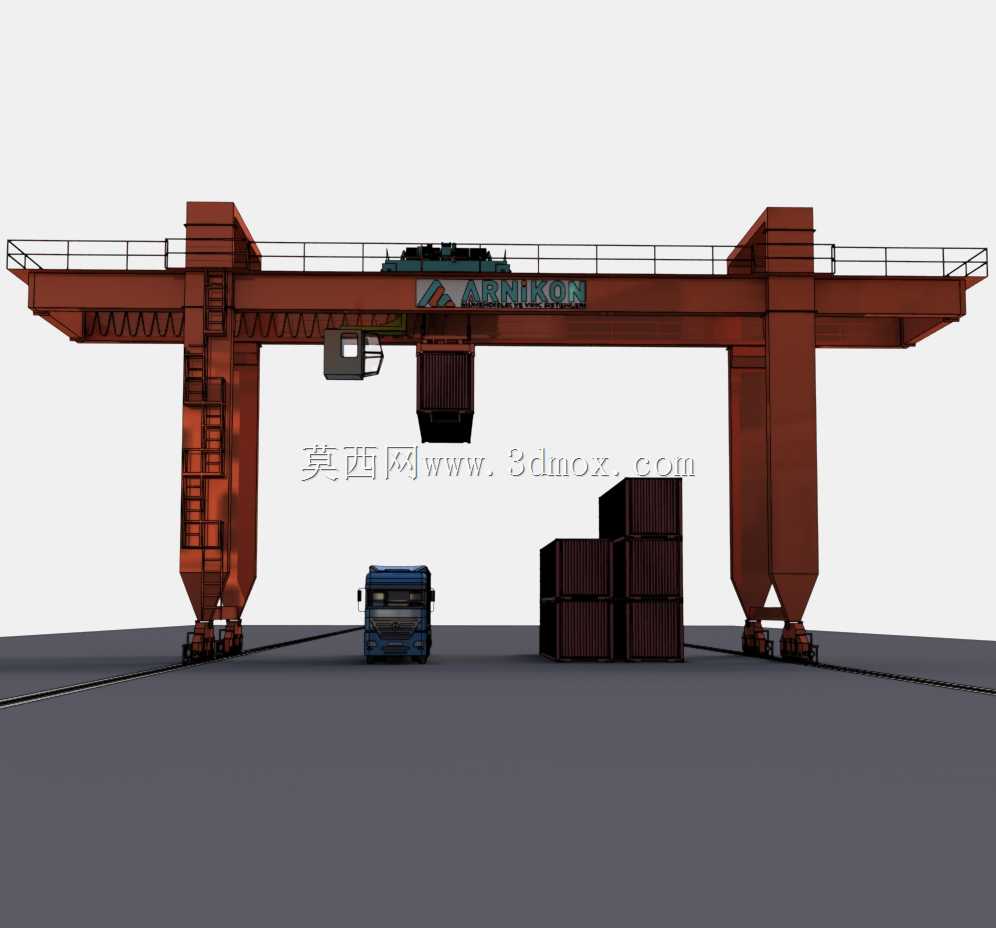

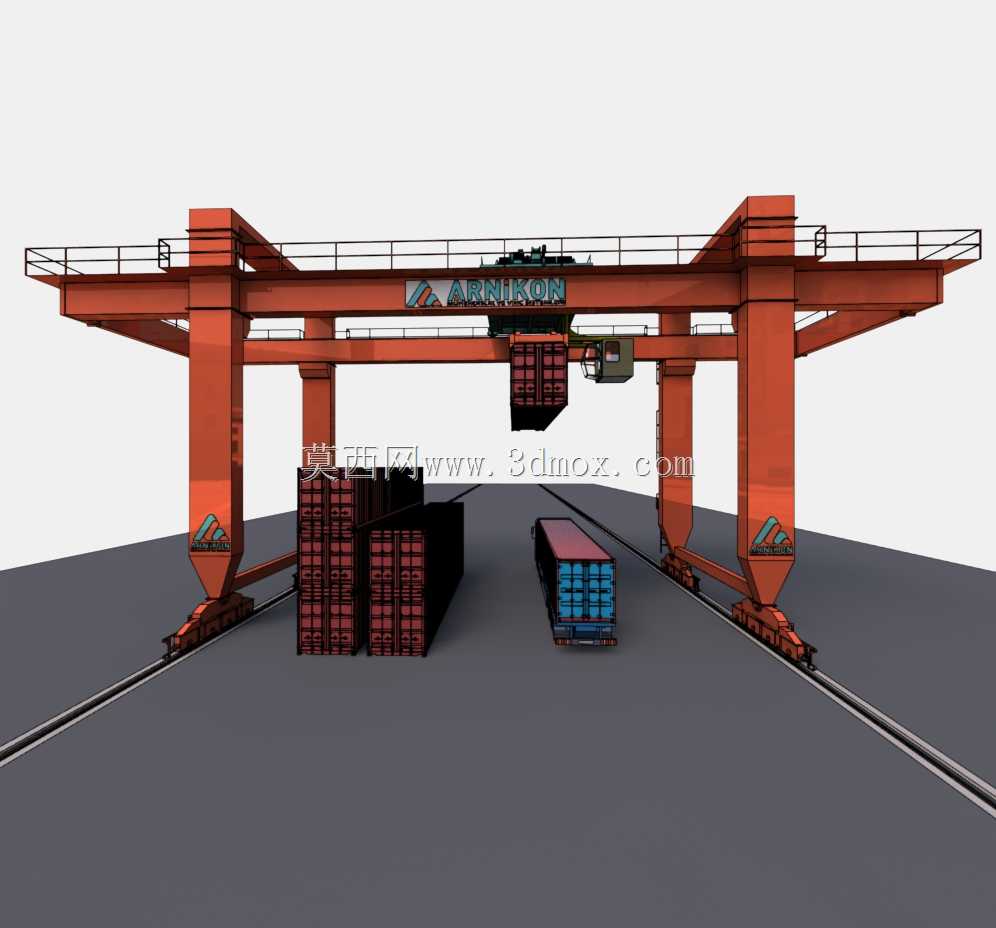

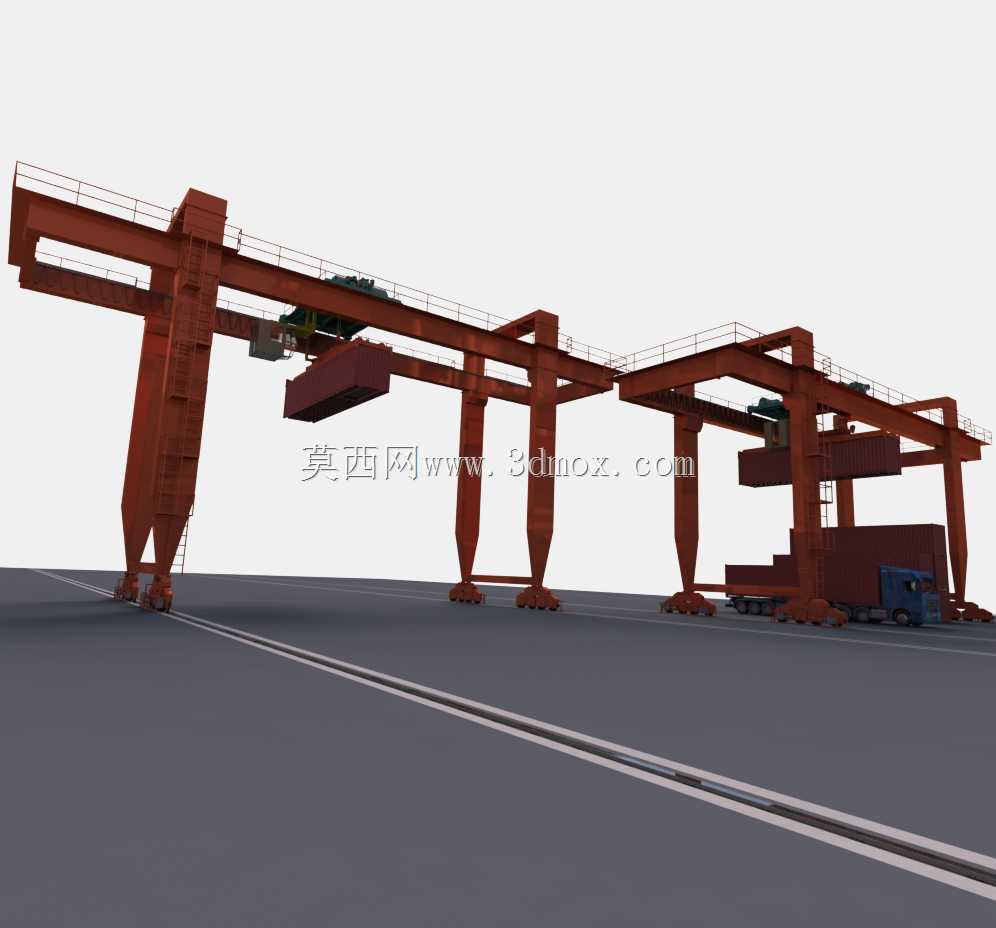

　　这款双梁门式起重设备主要面向沿海及内河大型集装箱枢纽港的重载装卸作业场景，可覆盖码头前沿堆场与集卡作业通道的垂直装卸、水平转运全流程作业需求，额定承载能力适配200吨级超重件装卸，除标准集装箱装卸作业外，也可完成港口重型设备、钢材、大型预制构件的吊装转运任务，是散杂货与集装箱混合码头核心的装卸作业装备。从结构设计逻辑来看，整机采用双主梁门式承载架构，两根箱型主梁沿大车运行轨道方向平行布置，相比单梁结构具备更高的垂直刚度与抗扭性能，可抵消大吨位起升过程中产生的偏载力矩，避免主梁长期受载出现下挠变形。两支腿采用上宽下窄的变截面箱型结构设计，底部与大车行走端梁刚性连接，行走轮组采用多轮均载布置，

　　可将整机自重与起升载荷均匀分散到码头轨道基础上，降低对码头地坪的承载压强要求，适配多数已建成高桩码头、重力式码头的基础承载边界。起升小车布置在双主梁顶部的运行轨道上，可沿主梁跨度方向全程移动，配合大车沿码头岸线方向的行走动作，可覆盖两支腿间的全部作业区域，作业覆盖范围内无吊装盲区。支腿侧部设置有连续爬梯与检修平台，主梁外侧通长设置安全防护栏杆，可满足日常设备巡检、易损件更换的作业安全要求，司机室采用侧挂式布置在支腿中部位置，视野可直接覆盖下方集卡停靠区与集装箱堆垛区，操作人员可直观观察吊具对位、集装箱落位的全过程，减少吊装对位的视觉盲区。设计过程中针对港口临海作业的高盐雾、强阵风工况做了结构强化，

　　主梁与支腿的连接节点采用高强度螺栓加焊接的混合连接形式，可抵御12级阵风下的结构水平载荷，起升机构配置双制动系统，可避免突发断电情况下的吊具溜钩风险，保障重载作业的安全性。设备的安装边界需匹配码头轨道的预设轨距，整机高度需满足堆场内最高堆垛层的起升净空要求，大车行走行程需覆盖码头作业段的全部岸线长度，吊具下的额定起升高度可满足多层集装箱堆垛与集卡平板车的装卸高度差要求，无需额外改造码头基础即可完成设备部署。
