端梁驱动一体式起重行走机构结构设计

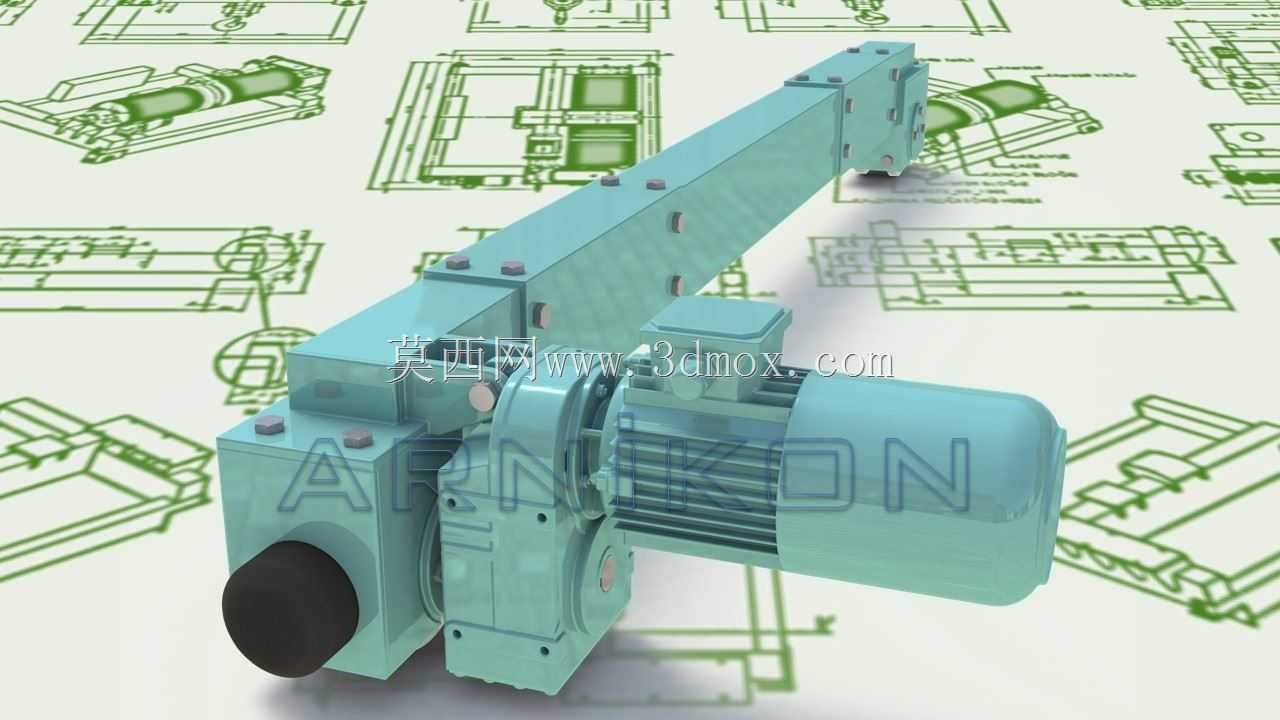

　　这款端梁驱动一体式结构，是桥式、门式起重机大车行走机构的核心组成单元，直接承担整台起重机沿轨道方向的水平移动载荷传递与动力输出，在车间内部物料吊运、货场重型货物移位、生产线工位间重型工件转序等场景中，是保障起重设备平稳运行的基础部件。从结构布局来看，设计阶段将减速电机与端梁本体采用直连安装形式，摒弃了传统结构中联轴器、额外传动支座的冗余设计，既压缩了整体安装占用空间，也减少了多部件传动带来的间隙累积与功率损耗，传动效率相比分体式布局有明显提升。端梁主体采用箱型焊接结构设计，内部根据轮压分布设置了对应加强筋板，能够在承受主梁传递的垂直载荷同时，抵消大车启动、制动过程中产生的横向冲击力，避免长期交变载荷作用下出现结构变形。

　　行走轮安装位的同轴度公差在设计时严格控制在0.1mm以内，保证车轮与轨道的接触面积均匀，减少运行过程中的啃轨现象，降低轨道与车轮的异常磨损。驱动端配套的减速电机采用一体化集成结构，输出轴直接与行走轮的传动轴配合，扭矩传递路径更短，启动扭矩能够满足重载工况下的起步需求，制动结构集成在电机尾部，响应速度快，制动滑移距离符合起重设备安全规范要求。端梁上预留的主梁连接孔位采用等间距排布设计，能够适配不同跨度的主梁安装需求，安装面经过铣削加工处理，平面度公差控制在合理范围内，保证主梁安装后整体垂直度符合装配要求。端梁两端设置的缓冲件安装位，可配套对应规格的聚氨酯缓冲器，在起重机运行至轨道端部限位位置时，能够吸收碰撞冲击能量，

　　避免刚性碰撞对结构造成损伤。接线盒的预留位置设置在端梁侧面的防护区域内，既方便现场布线施工，也能避免运行过程中落尘、油污对电气接口造成侵蚀。在安装边界方面，端梁的整体宽度、轮距参数均按照标准起重轨道的安装间距设计，无需对现有厂房轨道进行改造即可直接适配替换，端梁底部与轨道顶面的预留间隙经过校核，能够适应厂房基础轻微沉降带来的轨道高度差变化，不会出现运行卡滞问题。设计过程中对所有受力节点都进行了载荷校核，包括轮压作用下的局部应力、启动制动时的扭矩传递强度、连接螺栓的剪切强度等，确保在额定载荷工况下所有部件的安全系数都满足起重设备的设计规范要求，同时兼顾了部件的通用性，易损件均可采用行业标准件，降低后期运维的替换成本。
