卧式高压氧治疗舱结构设计方案

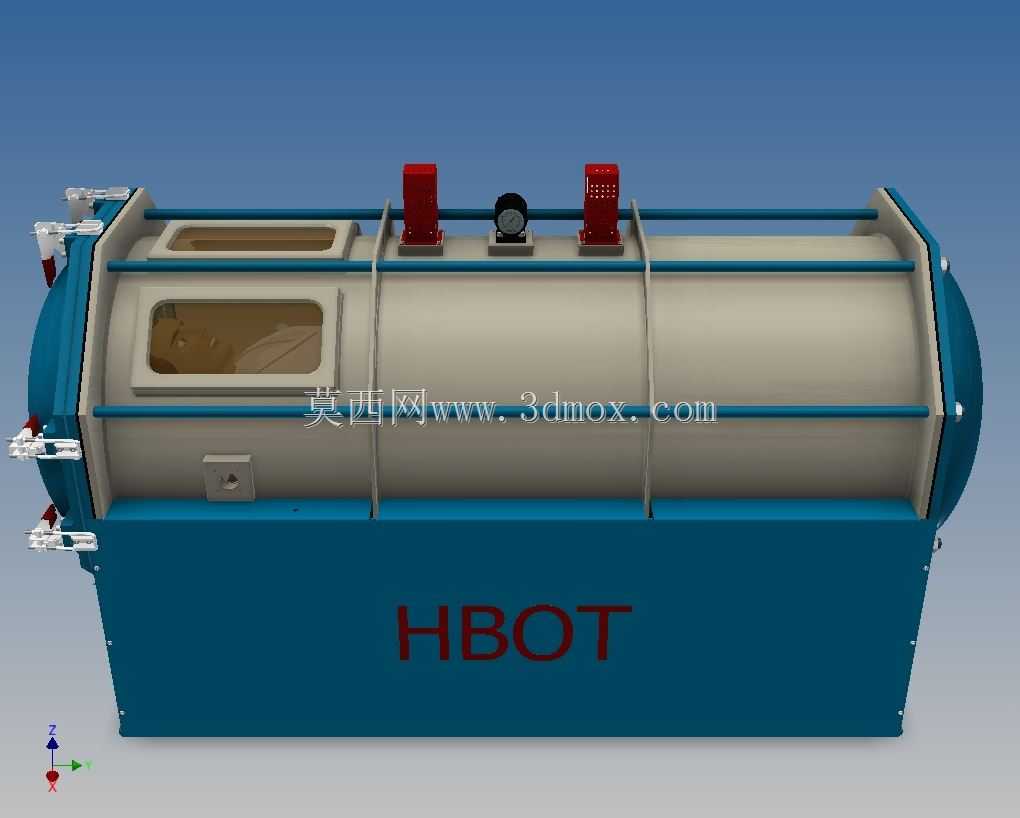

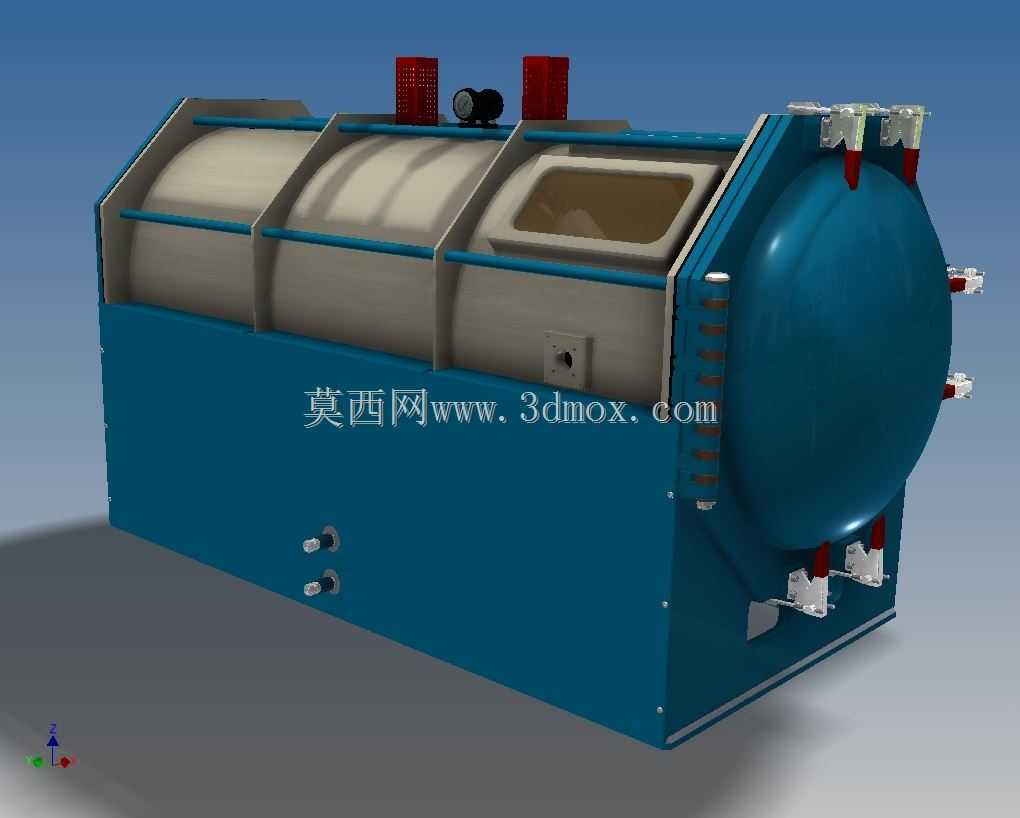

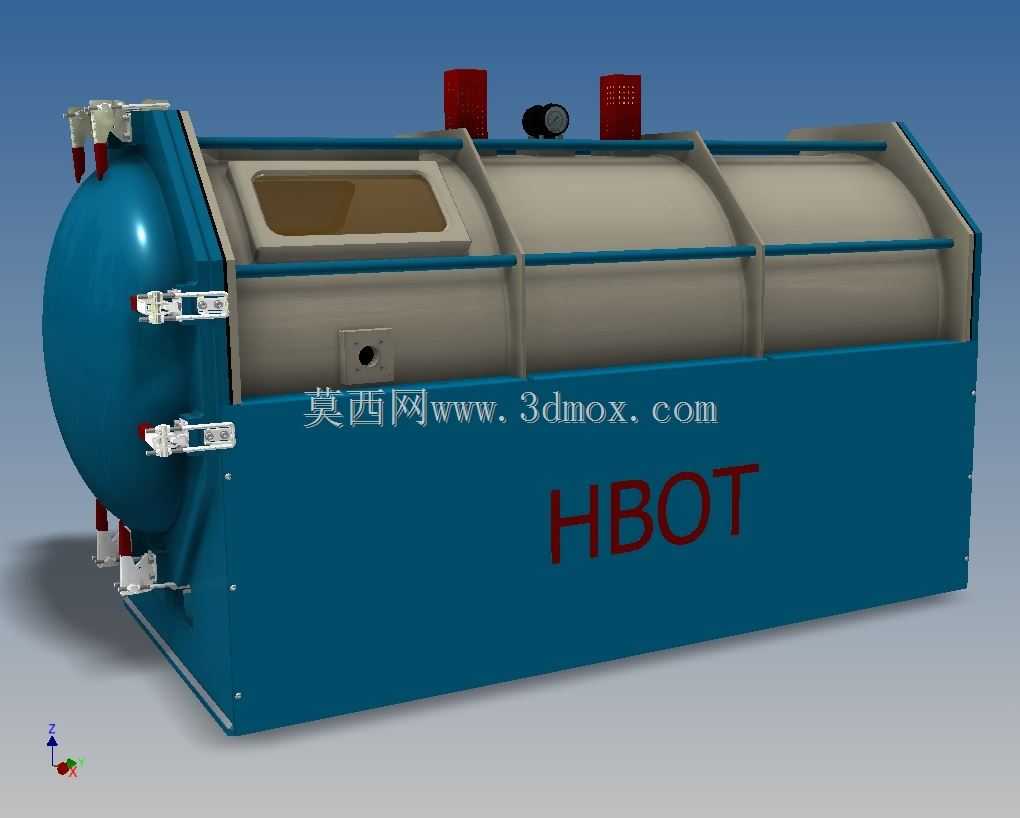

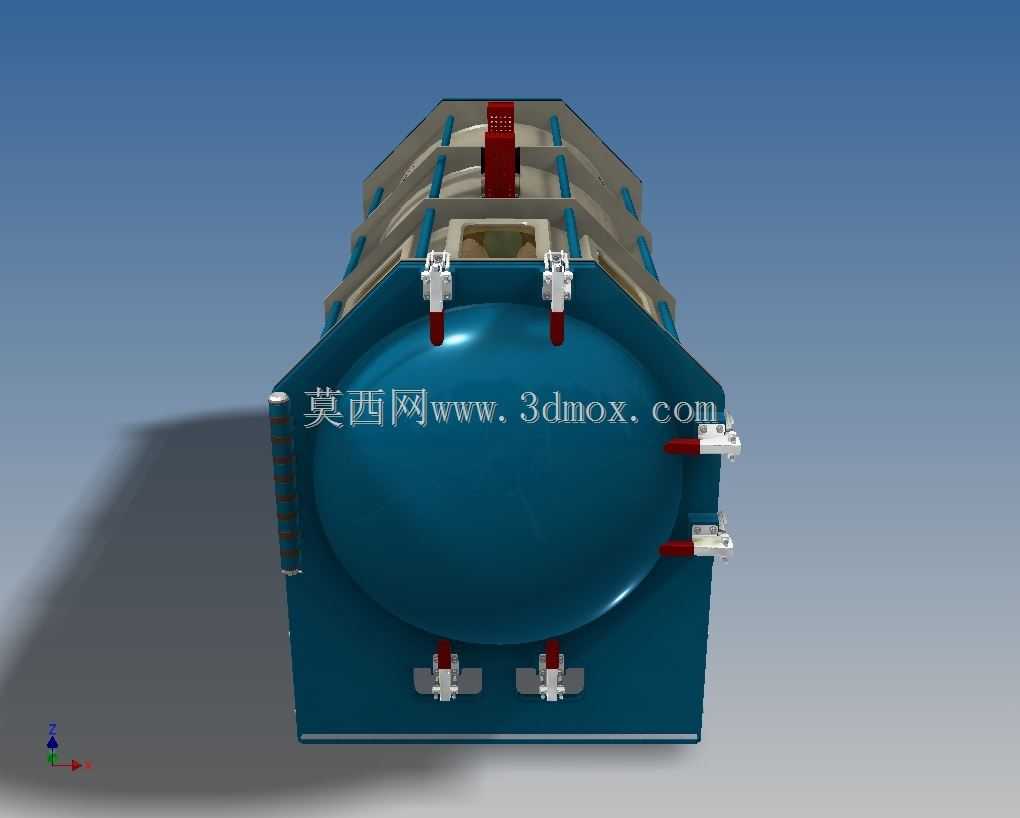

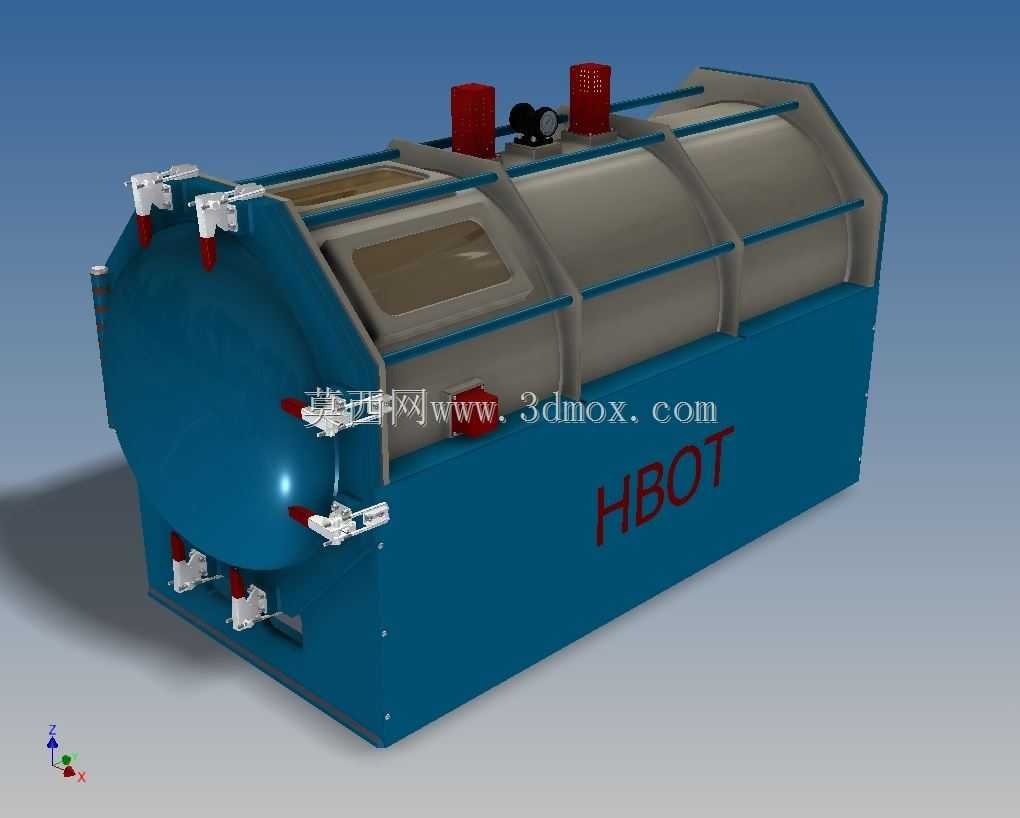

　　该卧式高压舱主要面向医用高压氧治疗场景设计，可用于缺血缺氧性病症的辅助干预、特殊作业人员的减压恢复，也可适配部分需要高压环境的工业材料测试场景。设备整体采用卧式长筒形承压舱体结构，舱体主壳采用卷焊成型的圆弧筒壁，配合两端的承压封头，整体受力均匀，能够在设定的工作压力下保持结构稳定，避免应力集中带来的结构失效风险。舱体侧面设置多组矩形观察窗，窗体采用高强度透明承压材料，配合周边的密封压框固定，既可以满足外部医护人员实时观察舱内人员状态的需求，也不会破坏舱体整体的承压连续性。舱门采用快开式侧开结构，周边布置多组手动锁紧卡扣，卡扣的铰接位置经过受力校核，开关操作省力，同时配合周向的密封胶条，能够保证舱门闭合后的密封性能，

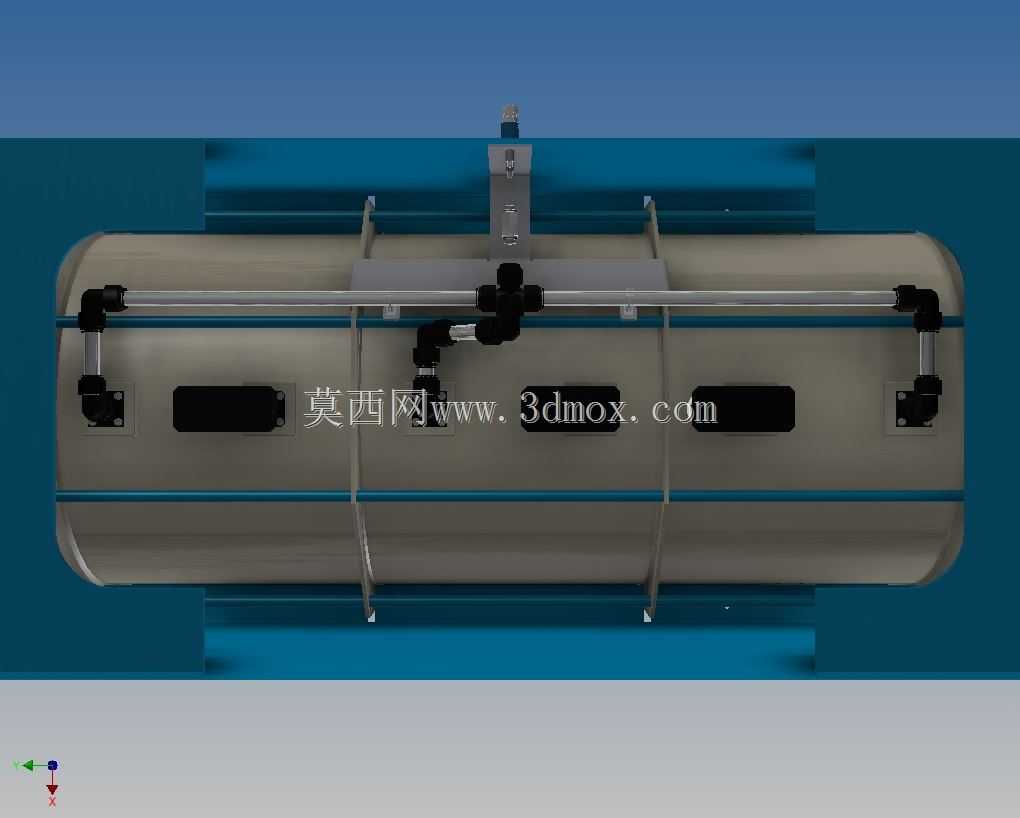

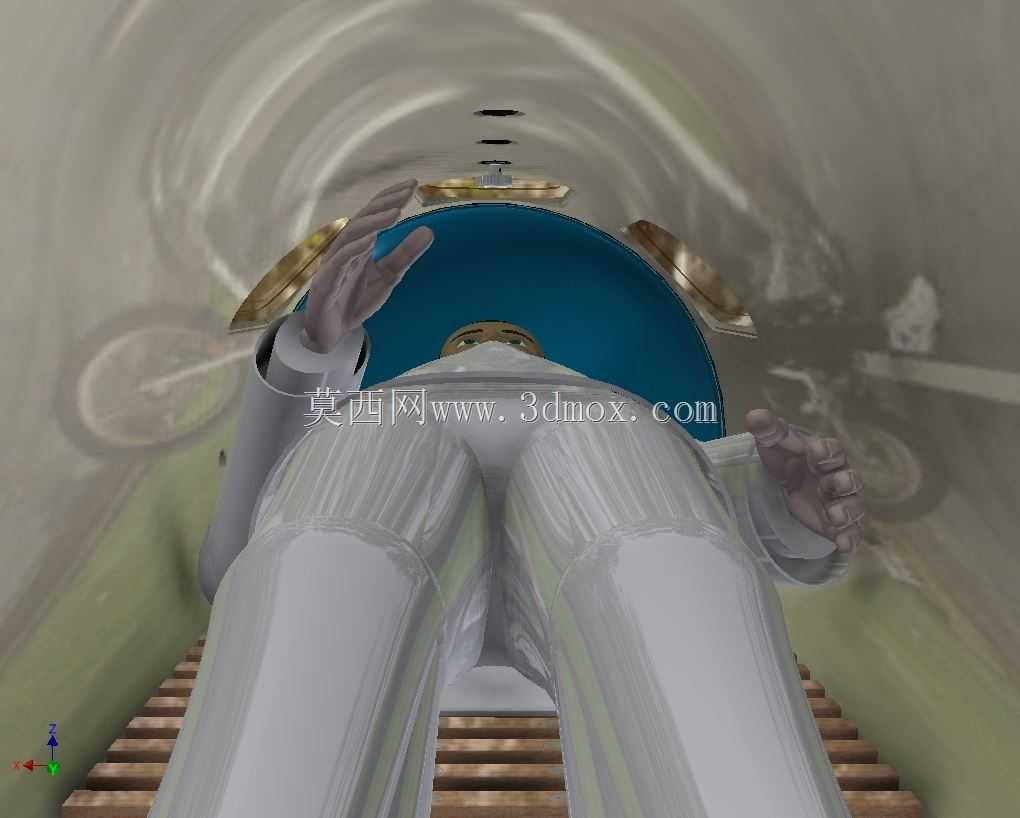

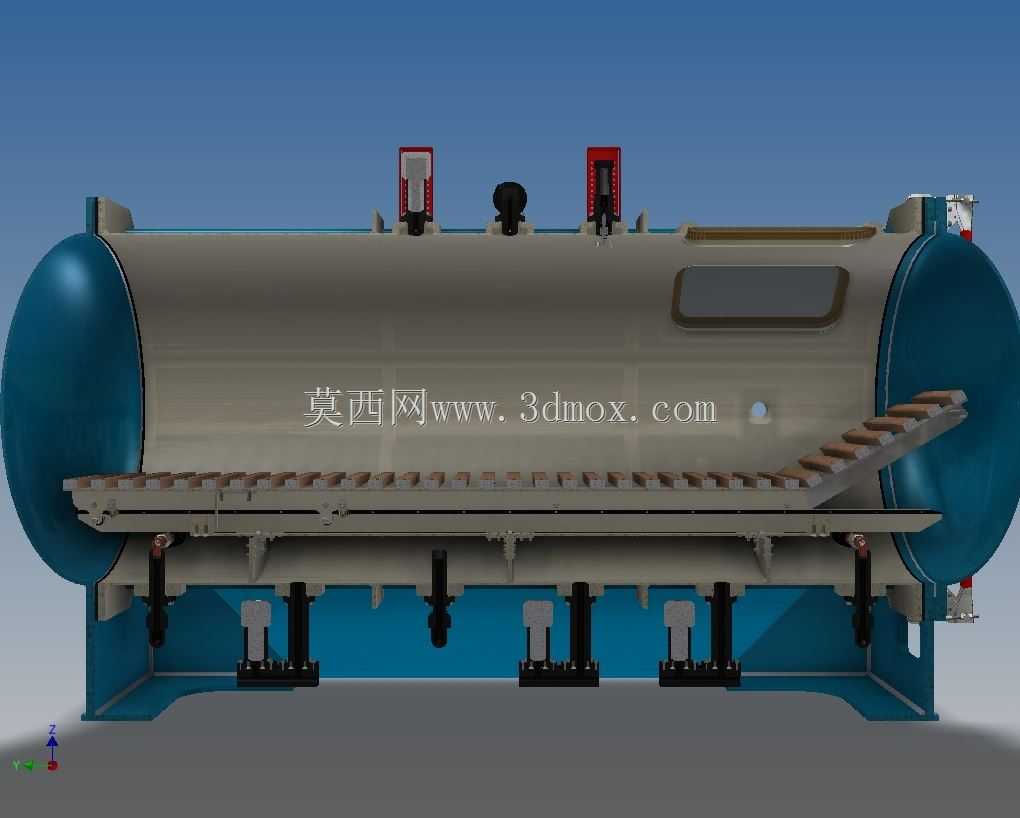

　　避免升压过程中出现气体泄漏。舱体顶部预留了多组阀件、仪表的安装接口，可根据实际使用需求配置压力调节阀、安全阀、供氧接口、通讯线路接口，顶部的凸起结构为阀组的安装保护座，避免外部磕碰损伤阀件。舱体底部设置一体化的支撑底座，底座与舱体外壁采用焊接连接，底部的支撑脚预留了地脚安装孔，可直接通过膨胀螺栓固定在平整的混凝土地面上，安装时需要保证底座的水平度偏差控制在允许范围内，避免舱体长期受力不均产生结构变形。设计过程中优先考虑了人员进出的便利性，舱门的通行净尺寸满足单人担架进出的需求，舱体内部的有效空间可容纳多名人员同时接受治疗，内部可配套座椅、供氧面罩、消防装置等附属设施。舱体外部的加强筋沿筒体轴向布置，既可以提升筒体的径向承压能力，

　　也可以作为外部管线的布设依托，让整体外观更加规整。整体结构在建模时充分考虑了加工工艺性，所有焊接位置都预留了合理的焊接收缩余量，密封槽的尺寸精度按照承压设备的相关标准设定，能够保证加工完成后各部件的装配精度，减少现场安装调试的工作量。
