带侧伸端扭转弹簧三维结构设计

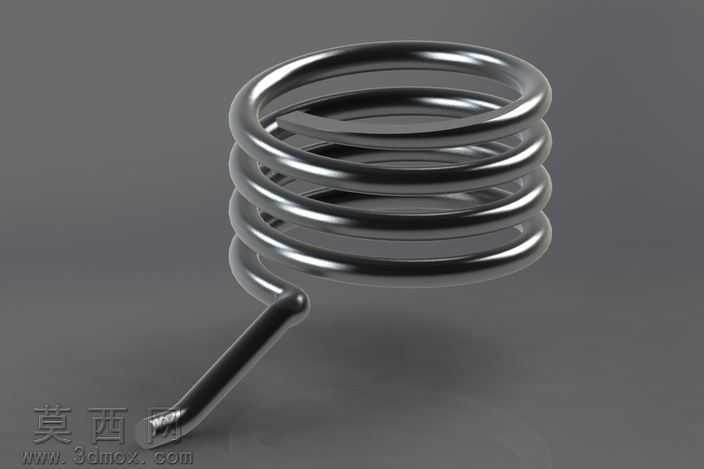

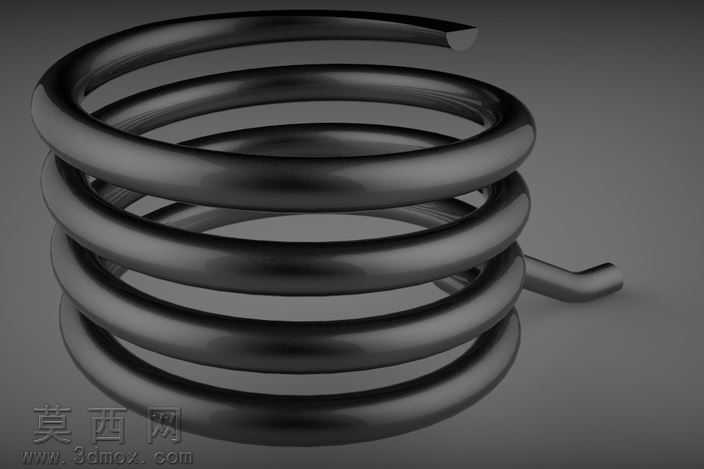

本作品为带侧伸端的扭转弹簧三维建模成果，建模阶段以参数化设计思路为核心，先确定弹簧的线径、有效圈数、中径等核心结构参数，通过螺旋线生成工具构建弹簧主体的螺旋路径，再以圆形截面沿路径扫描生成螺旋簧体的基础实体，保证簧体各圈间距均匀、螺旋升角一致，符合扭转弹簧的力学结构基础。针对侧伸的扭臂结构，采用空间曲线拟合的方式绘制扭臂的弯折路径，精准控制扭臂的伸出角度、弯折弧度与端部形态，通过扫描特征生成扭臂实体后，对扭臂与簧体的衔接位置做圆角过渡处理，消除结构应力集中点，还原真实弹簧的工艺细节。材质与渲染阶段，选用高反光的弹簧钢金属材质，调整材质的粗糙度、金属度参数，模拟经过表面抛光处理的金属弹簧质感，搭配中性灰色的影棚背景，采用三点布光方案：主光源从侧上方投射，突出簧体螺旋结构的层叠光影层次；辅光源从另一侧补光，弱化暗部死黑区域；轮廓光从后方勾勒弹簧的边缘轮廓，让金属表面的高光反射自然流畅，清晰展现弹簧的曲面形态与结构细节。结构设计上，该扭转弹簧的扭臂为单臂侧伸结构，端部做平直处理，适配对应安装位的卡接需求，簧体的圈数经过合理设定，保证扭转工况下具备足够的弹性复位力矩，各圈之间预留合理间隙，避免扭转工作时相邻簧圈发生摩擦干涉。建模过程中对所有特征做参数化关联，后续可根据实际使用需求快速调整线径、圈数、扭臂长度等参数，适配不同的安装场景与力学性能要求，整体模型结构完整，细节还原度高，可直接用于机械结构的装配验证、工况模拟以及产品展示场景。
