的黎波里马达保护断路器三维设计模型

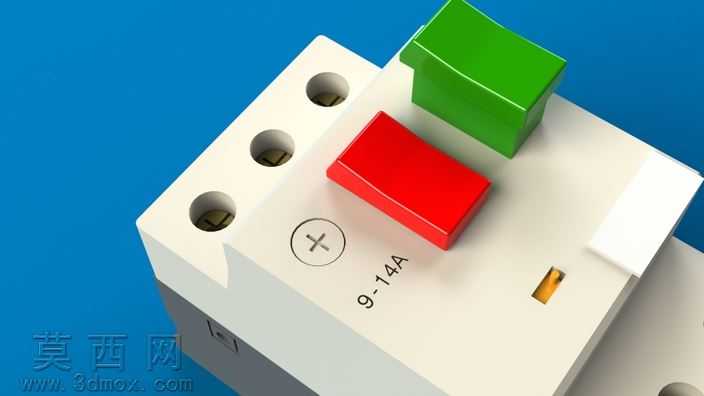

本模型为马达电路保护断路器，整体采用模块化紧凑结构设计，建模过程严格参照实物尺寸比例还原，完整复现了断路器的外部形态与核心结构特征。模型主体分为上下两个功能区段，上部为操作控制区，设置红绿双色操作按键，红色按键对应分闸脱扣功能，绿色按键对应合闸复位功能，按键周边做了凸起的防护限位结构，避免日常操作中的误触风险；按键旁预留了产品标识刻印区域，可对应标注额定电流参数、产品型号等信息。下部为主体接线与功能区，正面均匀排布三个圆形接线孔位，对应三相电路的接线需求，孔位周边做了沉台设计，可保证接线端子安装后与壳体表面齐平，提升整体装配的规整度。壳体侧面设置了标准化的安装卡扣结构，可适配通用DIN导轨的安装需求，无需额外定制安装支架，符合低压电器的通用安装规范。建模过程中对壳体的分模线、边角倒角、表面细微凹槽都做了精细化还原，不同功能部件采用差异化的材质表现：壳体主体采用浅灰白色阻燃工程塑料材质，模拟真实产品的哑光磨砂质感；下部基座采用深灰色耐冲击工程塑料，区分上下功能区域；操作按键分别采用高饱和度的红、绿硬质塑料材质，还原实物醒目的操作标识效果；金属接线部位做了轻微的金属质感处理，区分塑料与金属部件的视觉差异。模型整体结构完整，各部件的装配关系清晰，没有出现结构干涉或穿模问题，既可以用于低压配电场景的三维布局演示，也可作为电气设计教学、产品选型参考的可视化素材，帮助设计人员直观了解该款断路器的外形尺寸、安装点位与操作结构，提前完成电控柜内的布局排布校验，减少实际装配中的尺寸适配问题。
