铝型材组合式移动作业承载框架结构

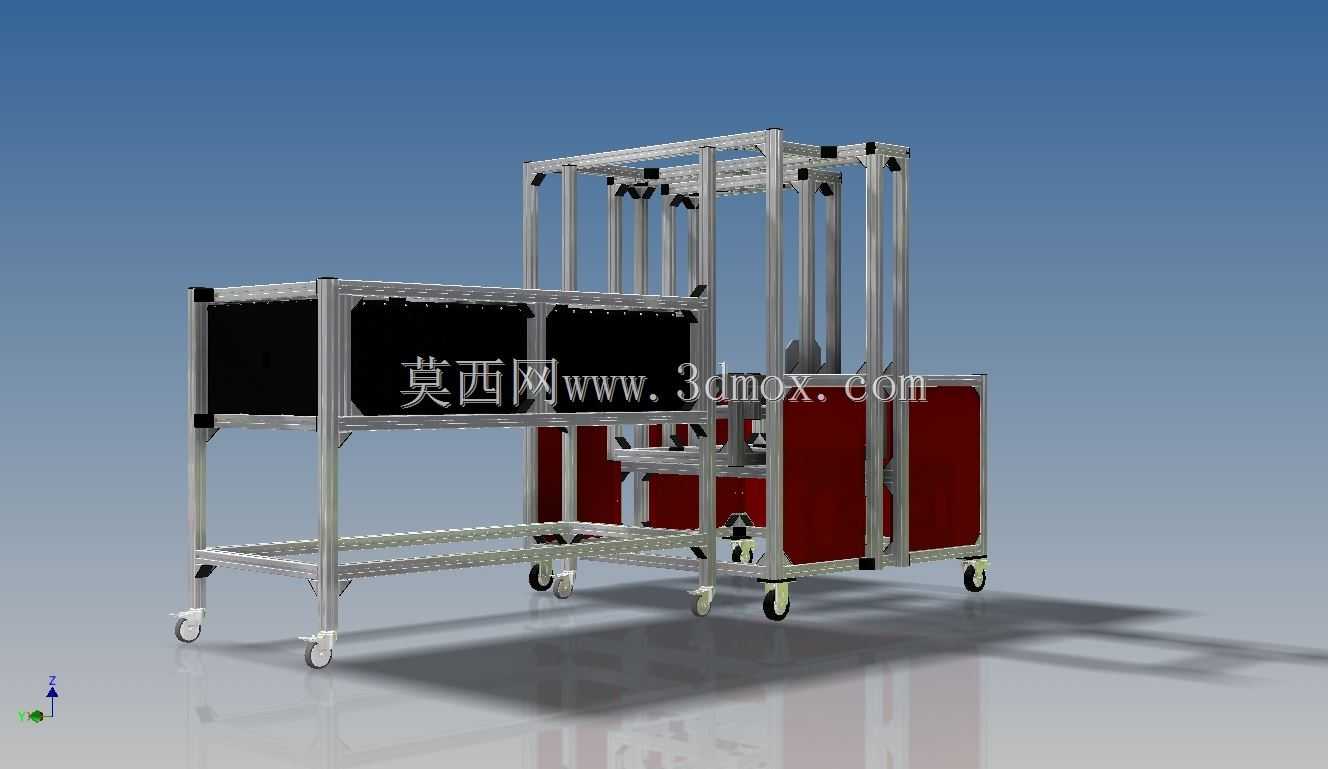

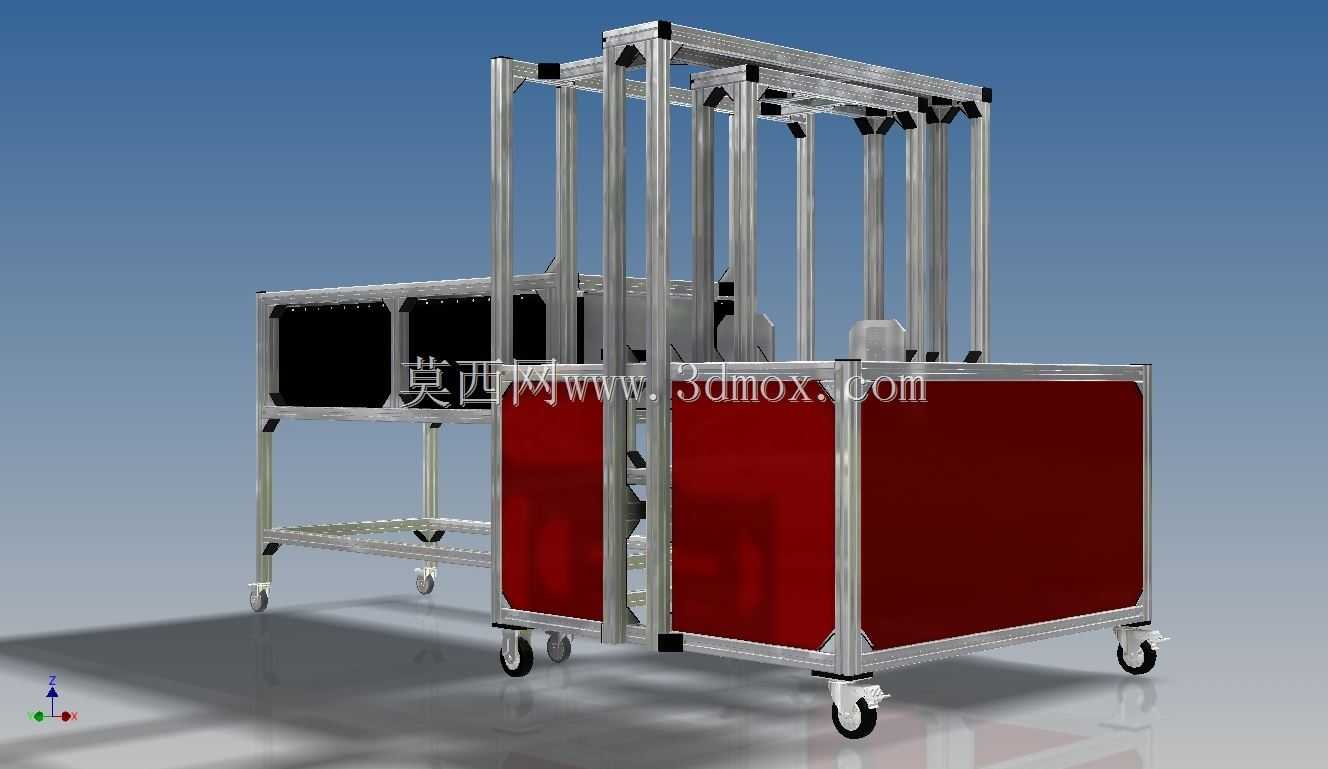

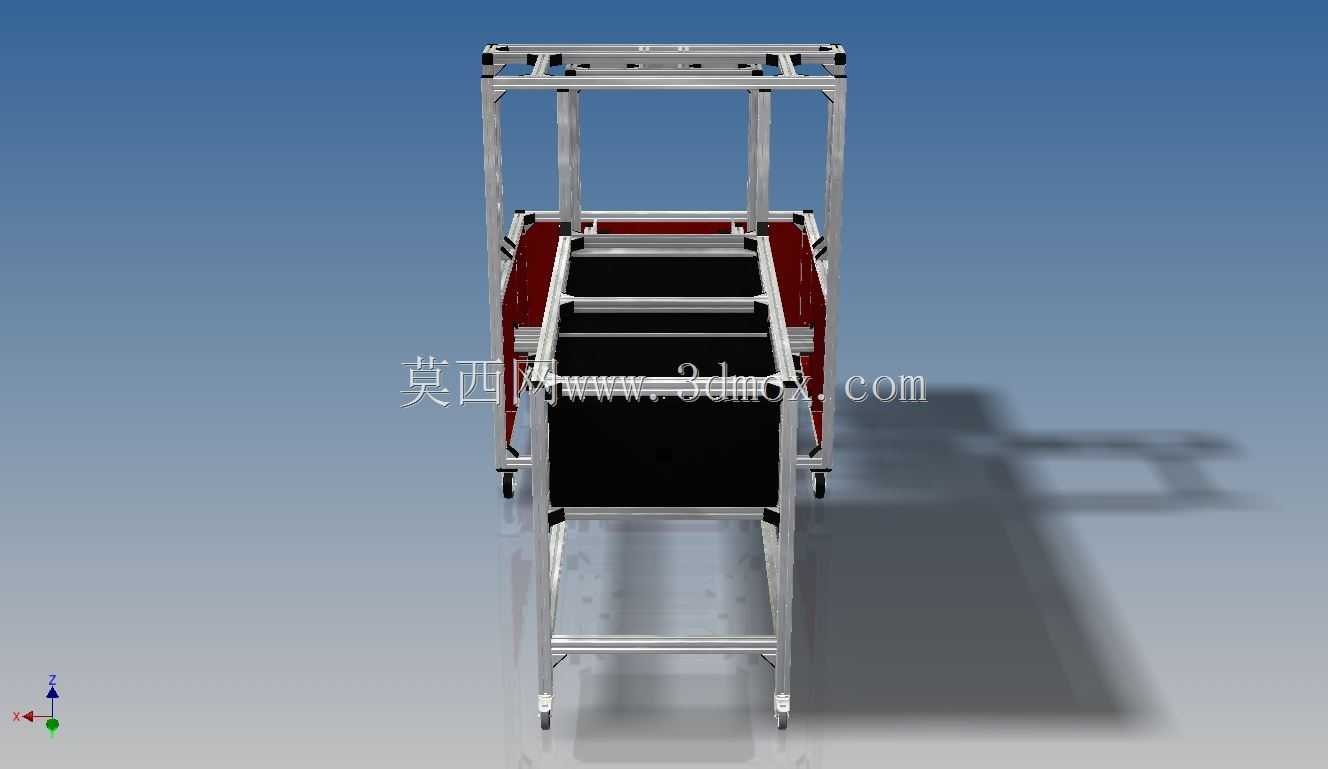

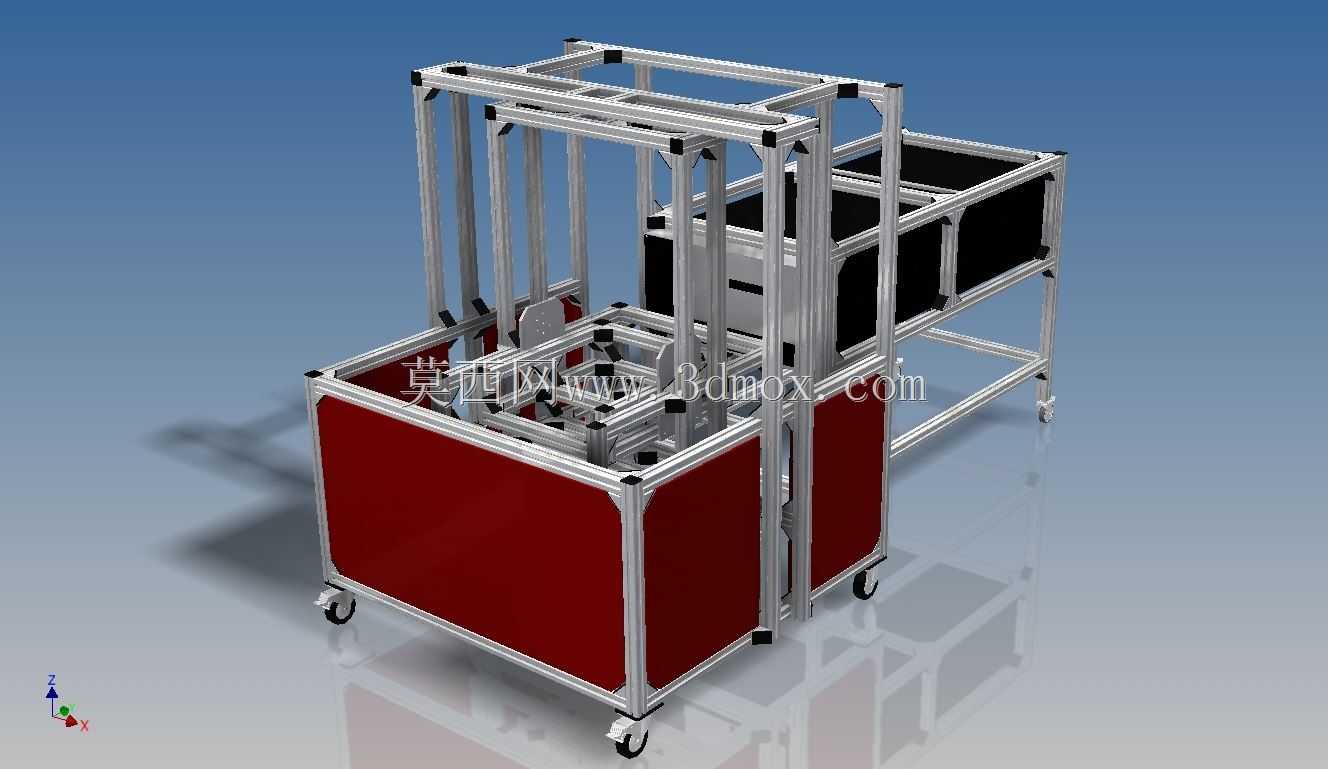

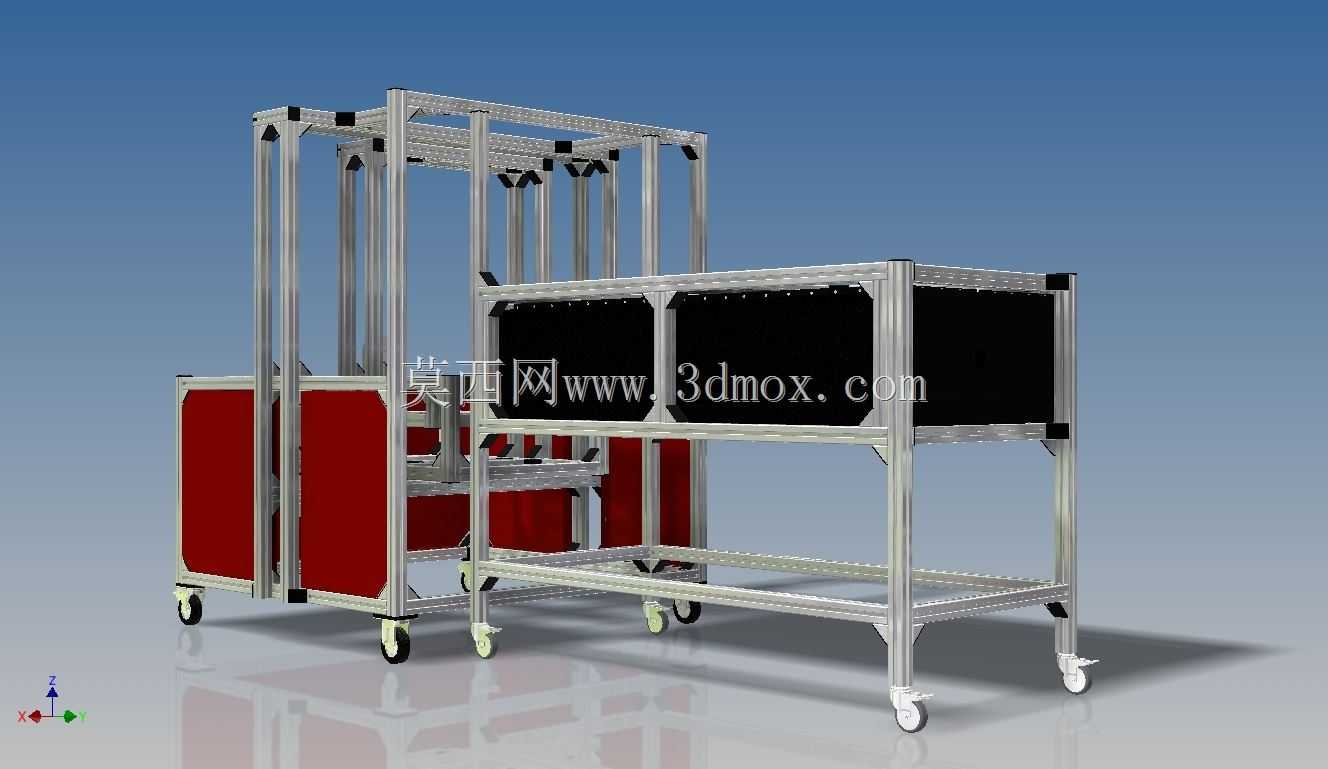

　　这款铝型材组合式移动承载框架，主要面向车间内工位间物料周转、小型工装搭载、轻型作业单元承载的场景设计，在电子组装、小件装配、实验室临时工位布设等场景中适配性极强。整体框架采用标准工业铝型材拼接搭建，摒弃了传统焊接机架的不可调缺陷，所有连接节点均采用型材专用角件与紧固件锁合，后期可根据实际搭载设备的尺寸需求，灵活调整层板高度、侧部防护的安装位置，无需重新切割焊接主体结构，能快速适配不同规格的作业单元搭载需求。框架底部配置了四组万向脚轮，其中两组带刹车止动结构，既可以满足工位间快速推移换位的需求，在定位作业时踩下刹车即可牢牢固定框架位置，避免作业过程中框架移位影响操作精度。框架侧部设置了红黑双色的防护挡板，红色挡板安装在框架下部区域，

　　主要用于遮挡底部走线、放置的零散工装配件，避免推移过程中杂物掉落，同时也能起到一定的安全防护作用，防止人员脚部误伸入框架底部被磕碰；上部的黑色挡板为半高设计，既可以对搭载的设备侧部起到限位防护作用，也不会遮挡设备操作面，不会影响操作人员的正常作业动作。框架整体采用分层式结构设计，上层预留了充足的设备安装空间，可搭载小型检测仪器、装配工装、物料周转盒等物件，下层的型材框架可作为备用承载层，放置较重的工具、备用配件，整体承重分配经过受力校核，铝型材的选型匹配了常规轻型作业的承载需求，在保证整体结构刚度的前提下尽可能控制了框架自重，推移时无需过大的推力，单人即可轻松完成工位转移。框架的外形尺寸经过优化，宽度适配车间常规人行通道的通行宽度，

　　推移过程中不会与通道两侧的设备、货架发生剐蹭，高度匹配站立作业的操作高度，操作人员无需弯腰或抬手即可完成上层搭载设备的操作，符合人机工程学设计要求。框架的安装边界预留了充足的扩展空间，侧部型材槽内可后续加装线槽、气源接头、照明支架等附属配件，不需要额外在型材上打孔，直接利用型材自带的T型槽即可完成附件安装，扩展改造的成本极低，能满足不同生产场景下的个性化改造需求。
