迷你CIP在线清洗装置系统三维设计

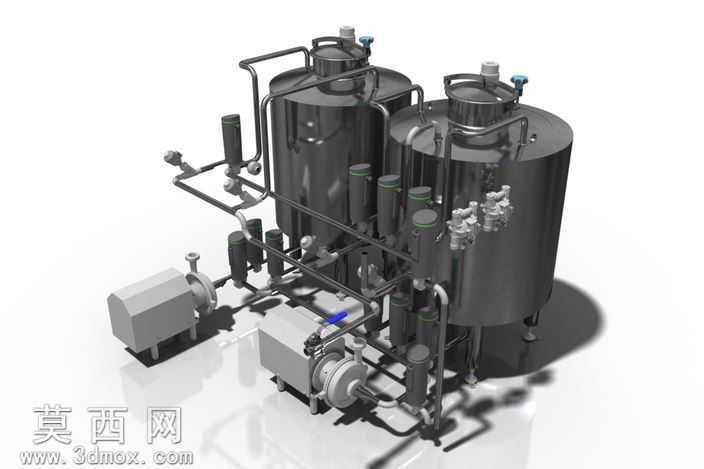

本作品为迷你型CIP在线清洗装置的三维建模设计，整体采用模块化集成思路完成结构搭建，建模过程中严格遵循工业设备实际尺寸比例，对双罐体、输送泵组、管路阀组、配套仪表等核心部件进行了1:1等比例还原。建模阶段先完成两个立式储液罐体的主体构建，分别对应200L与400L容积规格，罐体顶部设置快开式人孔、排气阀与清洗液接口，罐体侧面预留温度、压力检测仪表的安装位，底部采用支腿式支撑结构保证放置稳定性，同时对罐体的圆弧过渡、焊缝细节做了精细化处理，还原不锈钢罐体的真实加工特征。随后完成两台 Alfa Laval 水泵的建模，还原泵体的电机外壳、泵腔、连接法兰、底座结构，准确呈现离心泵的外部轮廓与安装接口尺寸，保证泵组与管路的对接位置完全匹配。管路系统建模时按照CIP清洗流程的流向逻辑，依次布置输送主管、回流管、分支管路，搭配德国宝得品牌的各类阀门，包括截止阀、调节阀、止回阀等不同阀型，还原阀门的手柄、阀体、连接端结构，同时对管路的弯头、三通、快装接头等连接件做了细节刻画，所有管路的走向均避开设备干涉区域，预留出足够的安装操作空间。渲染阶段采用不锈钢金属材质赋予罐体、管路、泵体金属部件，调整材质的反射度与粗糙度参数，还原卫生级不锈钢的哑光金属质感，为电机外壳、阀门手柄等非金属部件分配对应的工程塑料、橡胶材质，区分不同部件的材质视觉差异；场景布置采用柔和的影棚光源，添加柔和的地面阴影效果，突出设备的立体结构与部件层次，整体渲染效果清晰展现整套CIP装置的集成布局，直观呈现各部件的装配关系与空间位置，可用于设备方案展示、结构校验、安装指导等场景。设计过程中充分考虑迷你型CIP装置的紧凑性需求，在保证功能完整性的前提下优化整体布局，缩小设备占地面积，适配小型生产场景的在线清洗需求，所有部件的接口尺寸均符合卫生级设备的通用标准，具备实际生产参考价值。
