小型龙门式数控加工设备结构设计

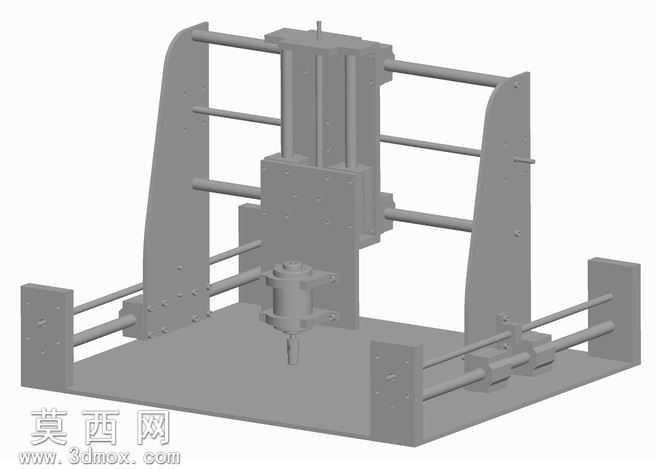

本作品为小型龙门式数控加工设备的三维结构设计，整体采用龙门式框架布局，建模过程中严格遵循机械设计的公差配合原则，对每一处连接结构、运动副都做了精细化的参数化建模，确保各部件装配关系准确无干涉。模型主体机架采用铝合金材质设定，在三维软件中赋予了哑光银灰色的金属材质，还原铝合金件经铣削加工后的细腻质感，表面做了轻微的磨砂纹理处理，避免渲染时出现过度反光的失真效果，同时对导轨、光轴等传动部件赋予了抛光金属材质，区分出不同功能部件的材质差异，提升模型的视觉辨识度。结构设计上，底部为一体式安装底座，两侧设置立式支撑立柱，立柱之间架设多根平行光轴作为横向与纵向运动的导向支撑，运动滑台通过直线轴承与光轴配合，可实现X、Y两个水平方向的平稳滑移，垂直方向的滑台搭载加工主轴组件，可沿Z轴方向完成进给动作，主轴部分做了模块化设计，包含主轴固定座、主轴本体、刀具装夹端等细节结构，还原实际加工设备的主轴装夹逻辑。设计思路围绕小行程精密加工需求展开，设定的加工行程范围为X175MM、Y175MM、Z87MM，适配小型零件的铣削、雕刻类加工场景，整体框架在保证结构刚性的前提下做了轻量化处理，通过合理布置支撑筋板、优化立柱截面形状，减少不必要的材料冗余，同时保证运动过程中框架不会出现明显形变影响加工精度。建模时对所有连接孔位、螺栓安装位都做了1:1还原，可直接用于后续的工程图导出、零部件加工参考，渲染阶段采用了均匀的工业场景布光，通过多角度的柔光照射，清晰展现设备的内部结构层次与各部件的装配关系，避免阴影过重遮挡结构细节，整体模型完整呈现了小型数控加工设备的核心机械结构，可作为数控设备设计、教学演示的参考三维素材。
