立式双回路气动执行传输机构

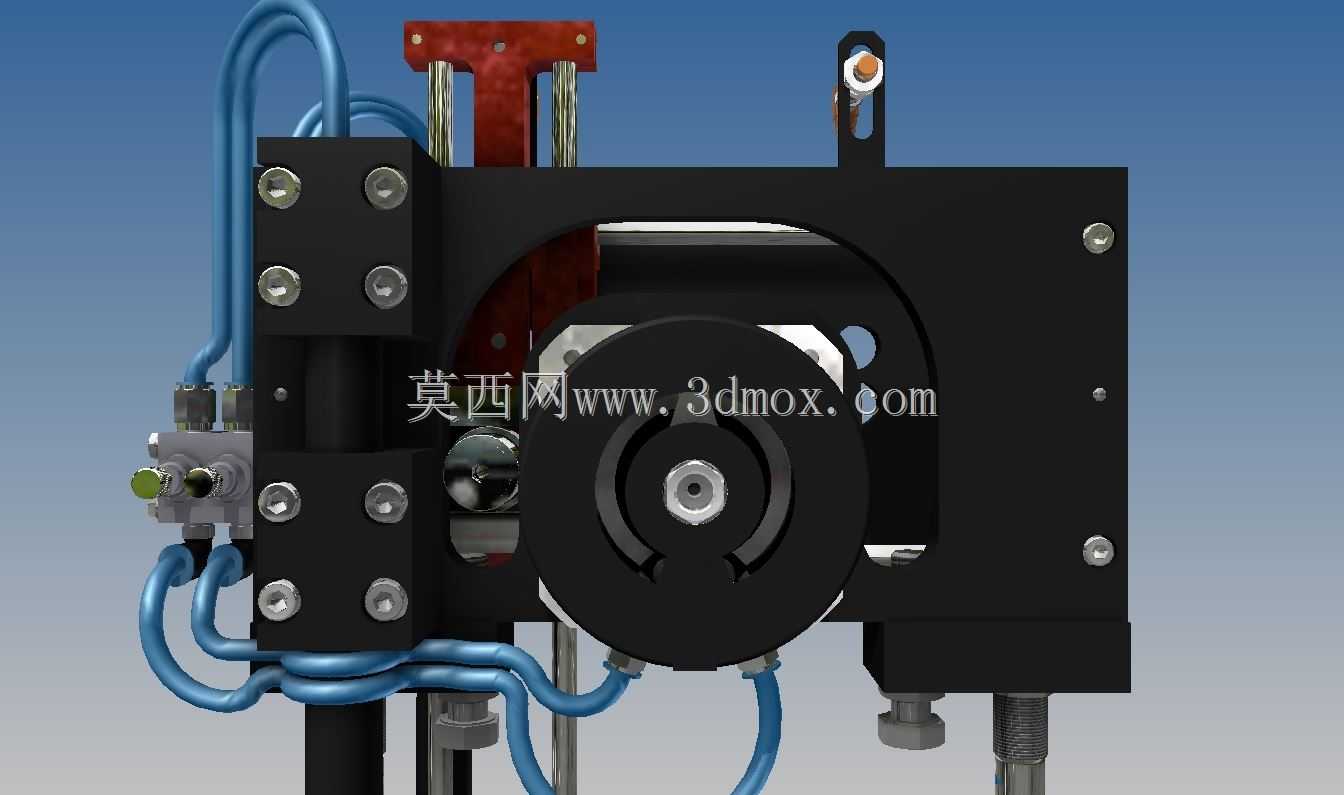

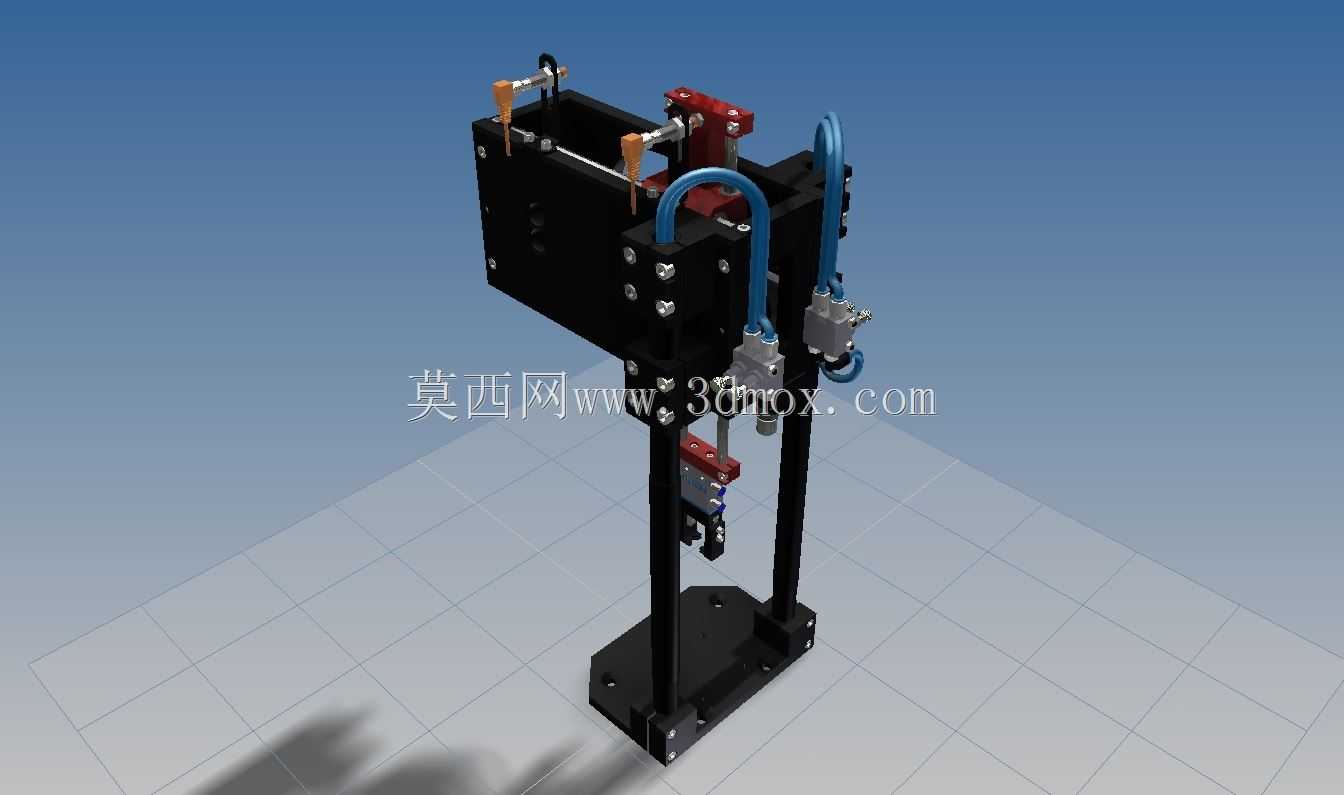

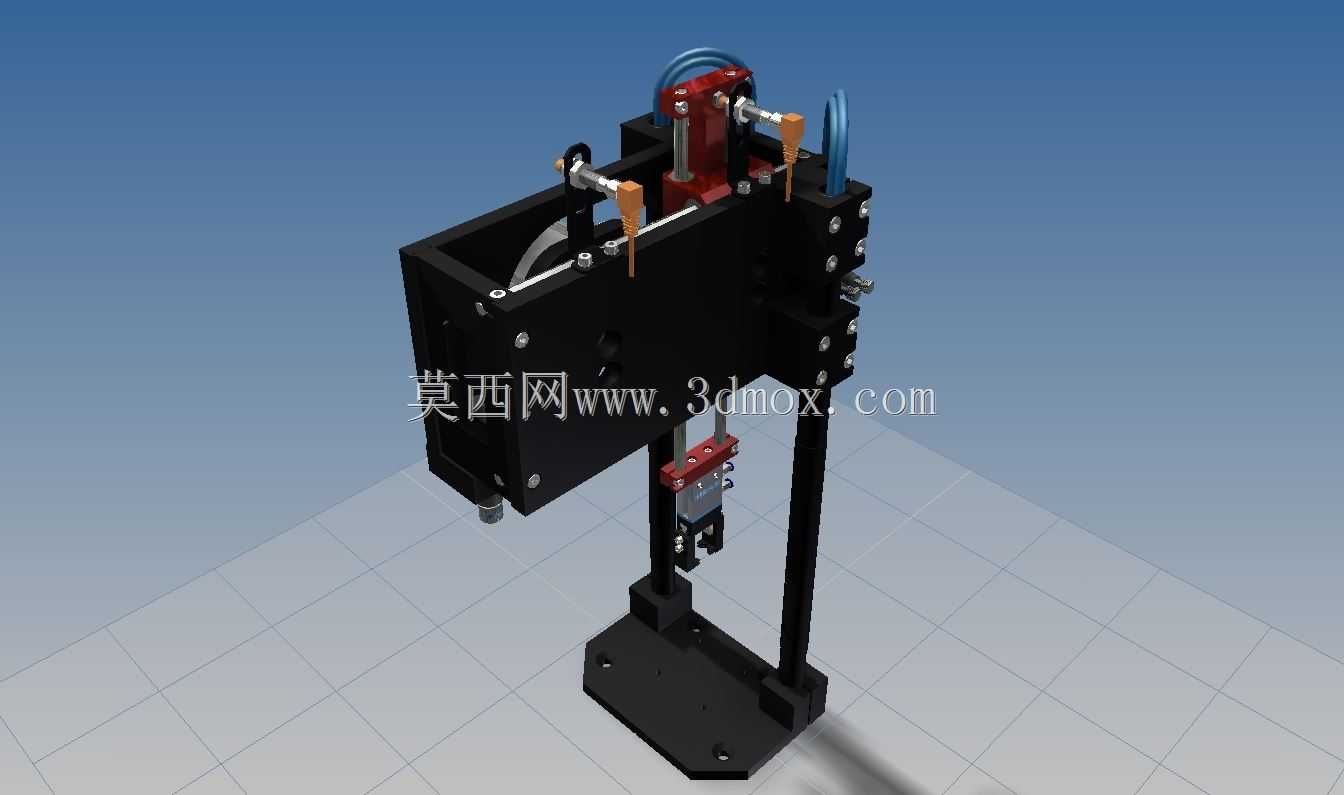

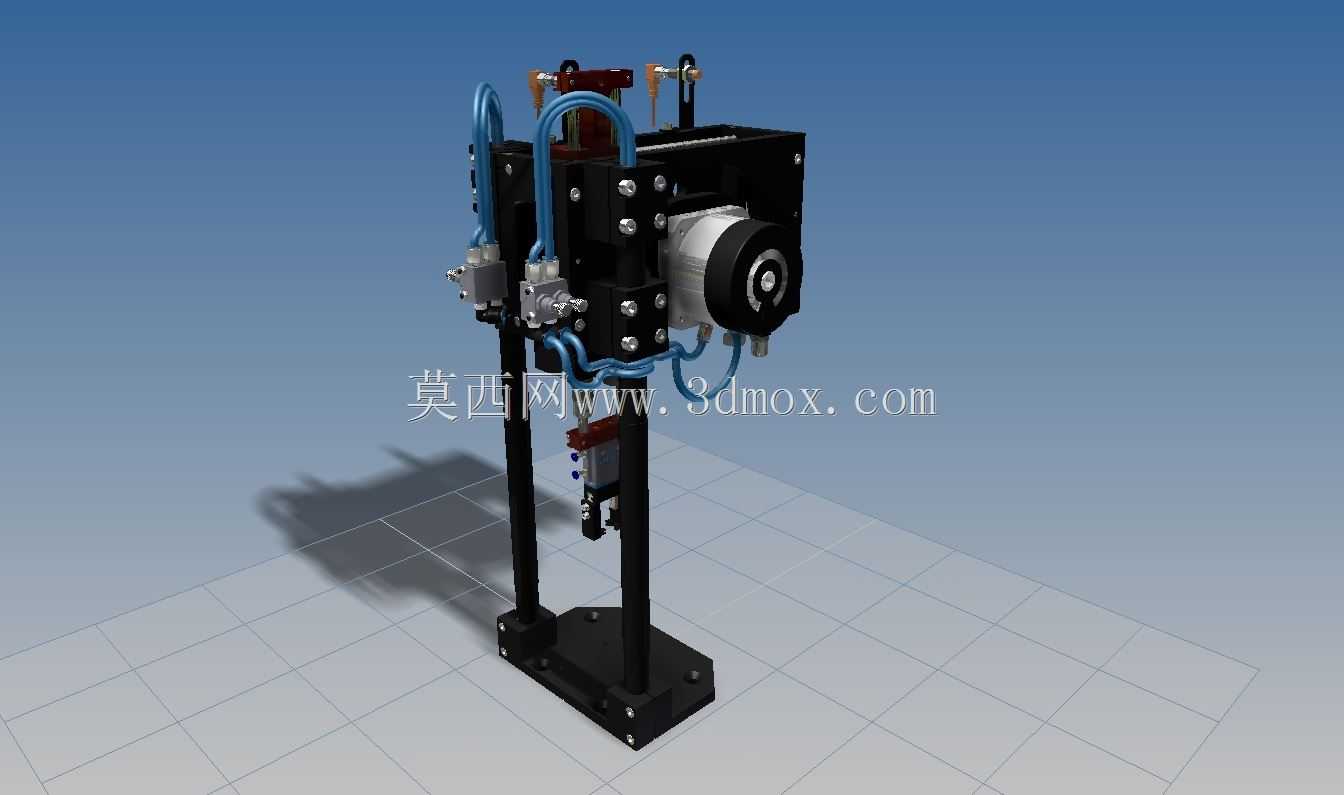

　　这套立式双回路气动传输执行机构，主要面向轻工装配、电子元器件分拣、小型工件上下料这类需要短行程高频往复动作的工位场景，在自动化产线的工位间工件移载、压装辅助对位工序中适配性较强。从结构布局来看，整体采用双立柱立式支撑架构，底部为整块安装底板，底板预留了对应规格的沉头安装孔位，可直接固定在铝型材工作台面或者专用设备基座上，安装边界清晰，不需要额外做复杂的转接支架设计，立柱采用硬质阳极氧化铝合金型材，兼顾结构刚性与整体自重控制，避免长时间运行出现立柱形变影响动作精度。上部的气动控制集成阀组直接固定在立柱顶端的安装板上，省去了外接阀组的管路排布冗余，蓝色PU气管沿立柱侧面的走线槽规整排布，既避免设备运行过程中管路剐蹭周边部件，

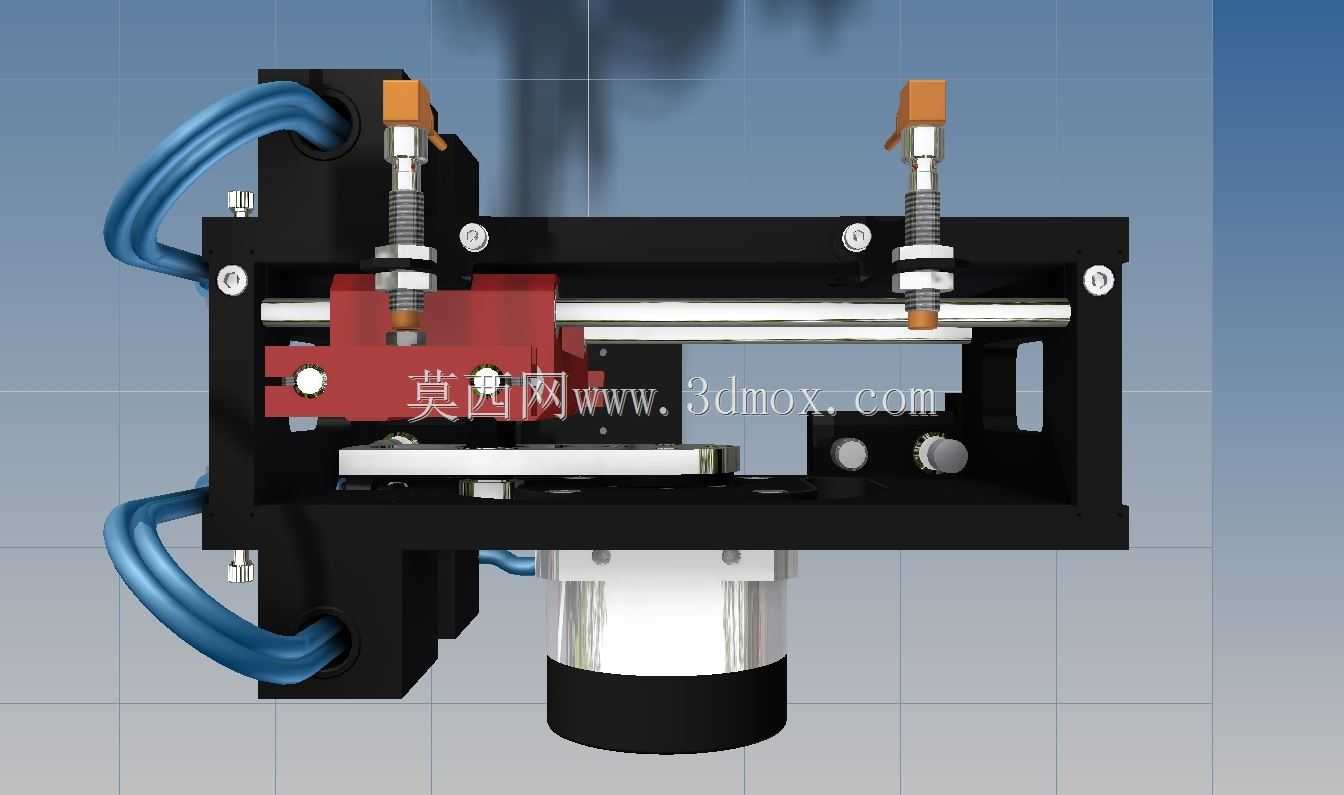

　　也能减少气路沿程压力损失，保证动作响应速度。执行端采用双气缸并行驱动设计，搭配侧面的缓冲限位组件，可实现两段式行程动作，既可以完成工件的快速抬升移送，也能在末端工位实现小行程的精准压合对位，适配不同工序的动作需求。驱动侧配套的转动缓冲单元，可在执行端下行到位时吸收冲击载荷，避免硬碰撞损伤工件或者机构本身，同时配合气路的节流阀调节，可根据实际工位的节拍需求调整动作速度，最快往复节拍可适配每分钟三十次左右的移载需求。设计过程中优先考虑了现场维护的便捷性，所有气路接头均采用快插式结构，阀组的安装位预留了足够的扳手操作空间，日常更换密封件或者调整阀组参数不需要拆解主体支撑结构，底部的执行夹头采用标准快换接口，

　　可根据不同规格的工件更换对应的夹爪或者吸附头，不需要对主体结构做二次修改。整体结构的重心沿双立柱中心轴对称分布，运行过程中不会出现偏载晃动的问题，安装时只需要保证底板水平度在常规公差范围内，即可保证长时间运行的动作重复精度，不需要频繁做校准调整。
