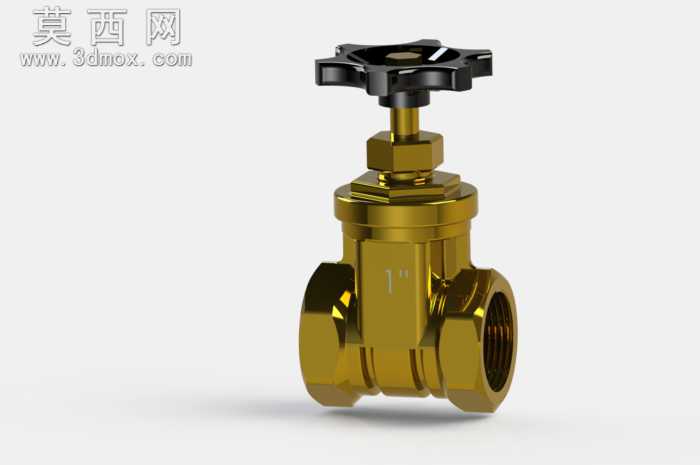

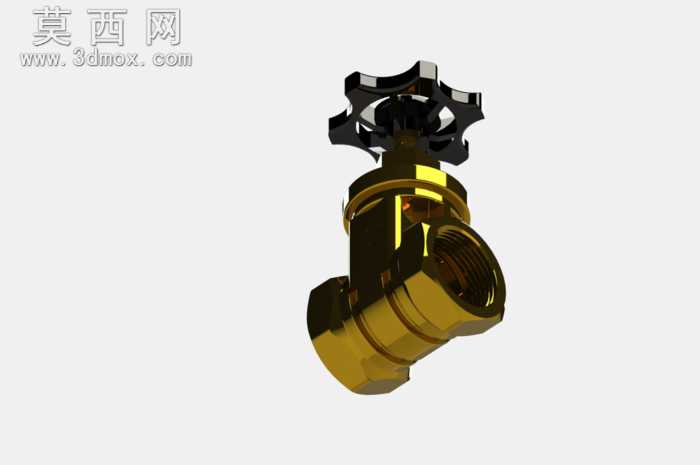

1英寸黄铜内螺纹闸阀三维设计模型

本模型为1英寸规格手动黄铜闸阀的全参数化三维设计成果，建模过程严格遵循民用管路闸阀的实际生产尺寸规范，完整还原了该类闸阀的全部结构细节。建模阶段首先梳理闸阀的核心组成逻辑，将整体结构拆分为手轮、阀杆、阀盖、阀体、密封组件五大模块，采用自顶向下的关联建模方式，确保各部件的装配公差符合五金阀门的行业装配标准，避免出现部件干涉、配合错位的问题。手轮部分采用星型防滑结构设计，建模时精准还原了轮缘的防滑凹槽、中心的阀杆装配孔位，边缘做了符合实际加工工艺的圆角过渡处理，还原了铸铁手轮的厚重质感；阀杆部分采用梯形传动螺纹结构，建模时还原了螺纹的导程、牙型参数，同时还原了阀杆与填料压盖配合的密封段结构，确保阀杆升降动作的结构逻辑通顺。阀体与阀盖部分采用黄铜锻压件的结构特征，建模时还原了两端1英寸内螺纹的完整牙型、阀体中部的闸板腔室结构、阀盖与阀体连接的外六角紧固结构，阀体表面的品牌标识凹槽也做了精细化还原，完全匹配实物的外观特征。材质渲染阶段，阀体、阀盖、阀杆等铜质部件采用抛光黄铜材质，调整了金属反射率、粗糙度参数，还原黄铜金属温润的金色光泽与细微的表面磨砂质感；手轮采用黑色喷塑铸铁材质，还原哑光黑的表面质感与细微的颗粒感；密封部位采用深色橡胶材质，调整了漫反射与高光参数，还原橡胶的哑光弹性质感。场景布光采用三点布光方案，主光源从侧上方打亮阀体主体，突出黄铜材质的金属反光与结构轮廓，辅光源补亮暗部避免结构细节死黑，底部添加柔和的接触阴影，让模型呈现出真实的产品展示效果。该模型完整复现了手动闸阀的结构逻辑，可用于管路系统装配仿真、阀门产品展示、五金配件设计参考等场景，各部件均为可编辑参数化特征，可根据需求调整尺寸参数适配不同通径的闸阀设计需求。
