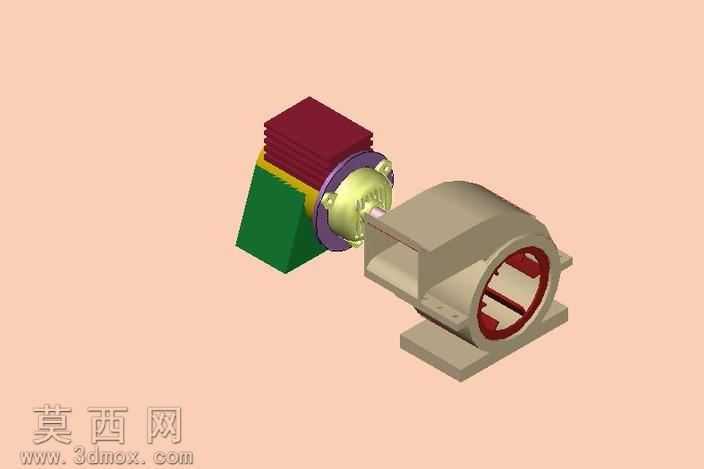

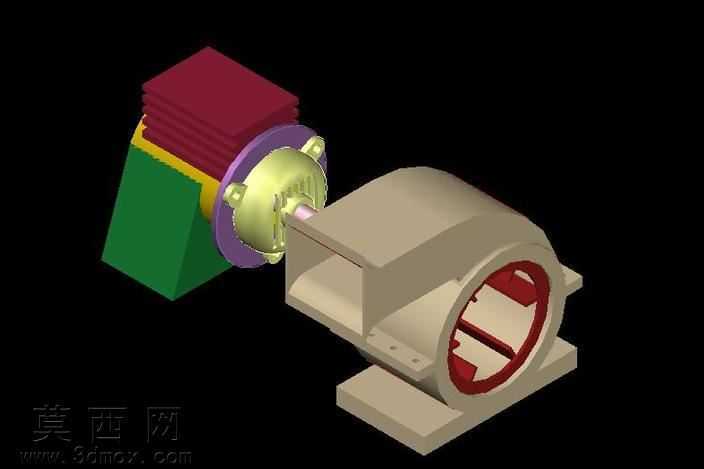

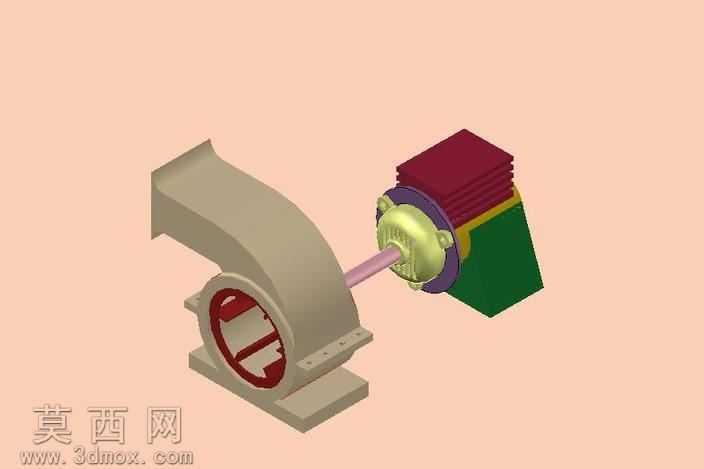

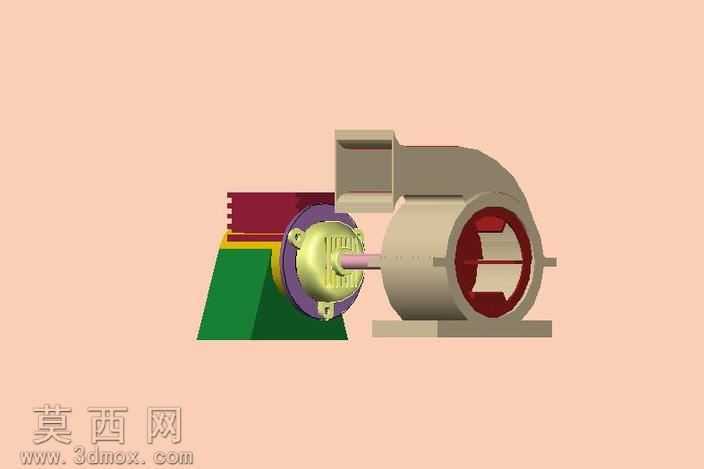

本作品为电机与风机组合的动力传动装置三维建模成果,建模过程中严格遵循机械设计的尺寸配合规范,先通过基准轴、基准面的搭建确定整体装配定位关系,再逐一完成各个零部件的参数化建模。首先构建风机蜗壳主体结构,对蜗壳的流道型面采用放样凸台命令完成曲面成型,保证流道内壁平滑过渡,减少风阻损耗,蜗壳的安装底座采用拉伸凸台搭配筋特征强化结构强度,预留的安装孔位严格按照通用安装标准设定孔距与孔径。其次完成电机端的建模,电机外壳的散热筋结构采用线性阵列特征快速生成,保证散热筋的间距均匀、凸起高度一致,端盖的连接法兰处精准绘制螺栓孔分布圆,确保与风机连接端的法兰孔位完全匹配,实现无干涉装配。传动连接部分的建模重点关注轴孔配合精度,电机输出轴与风机叶轮的连接段采用过渡配合的尺寸设定,连接部位的密封结构通过旋转凸台命令生成,还原密封件的安装槽位。材质渲染阶段,为电机散热外壳赋予暗红色磨砂金属材质,还原铸铁散热壳的质感,连接法兰部位赋予紫色镀锌钝化金属材质,风机蜗壳主体赋予米灰色铸铝材质,内部叶轮结构赋予深红色防锈涂层材质,不同部件的材质区分清晰,能够直观分辨各组件的功能分区。整体装配完成后进行全局干涉检查,逐一验证转动部件与固定部件的间隙,确保输出轴转动时不会与蜗壳内壁、端盖结构发生碰撞,安装底座的共面约束设置合理,保证整体装置放置平稳。设计过程中充分考虑装置的实际应用场景,兼顾排风设备的动力传输效率与安装维护便利性,各连接部位的紧固件位置预留了充足的操作空间,方便后期拆装检修,整体结构紧凑,动力传递路径短,能够有效降低传动过程中的能量损耗,适配工业排风、设备散热等多种应用场景的安装需求。
