隔音板材压合烘干专用机架设备

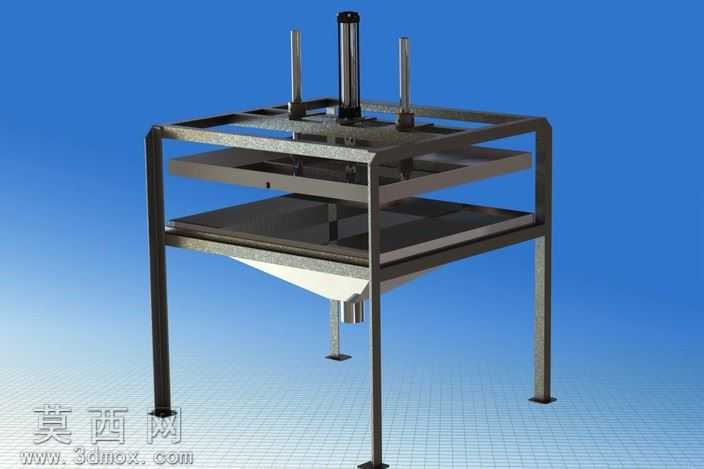

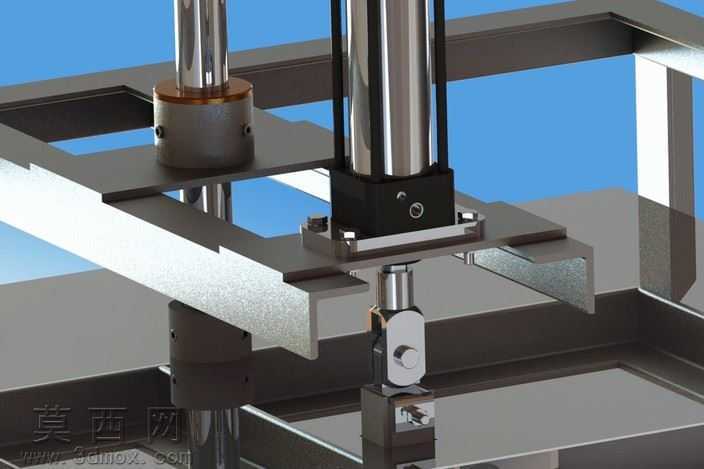

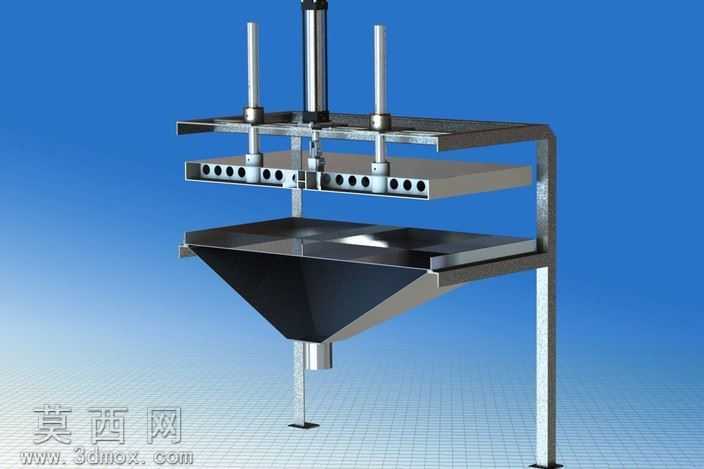

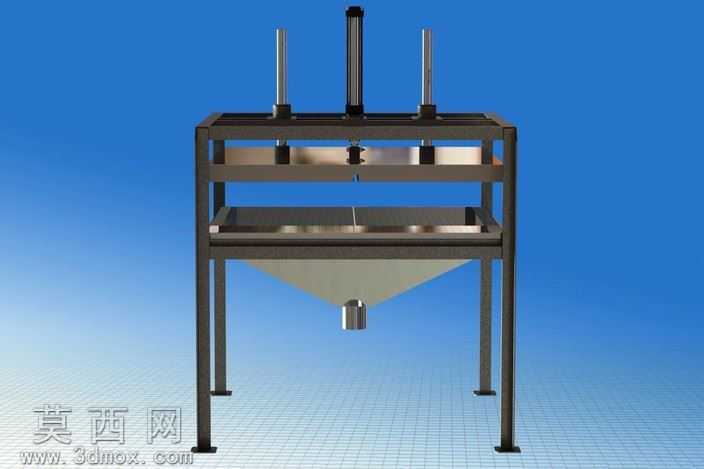

本模型为隔音板材加工专用的压合烘干一体化机架设备，采用三维建模软件完成全参数化设计，整体以方管型材搭建的框架式结构为主体，建模过程中严格遵循机械加工的公差标准，对每一处型材拼接位置、安装孔位都做了精准的尺寸约束，确保后续生产加工时可直接提取工程图使用。渲染阶段采用金属哑光材质模拟方管机架的表面喷塑效果，对中部的双层承托平台赋予磨砂不锈钢材质，还原金属板材的细腻质感，顶部的压合执行部件分别做了发黑处理与镀铬金属质感区分，通过环境光遮蔽效果强化框架的空间层次感，让整体结构的装配关系清晰可辨。结构设计上，设备采用四立柱导向配合中央主施压缸的布局，两侧辅助导柱可保证压合过程中上层压板的水平度，避免压合时板材受力不均出现翘曲问题；中部设置双层镂空承托平台，下层平台配套漏斗状集料结构，可收集压合过程中溢出的粘接辅料，同时预留热风流通空间，适配压合后的烘干工序需求；四条支撑腿底部设置可调脚杯结构，可适应不平整的安装地面，保证设备运行时的整体稳定性。设计思路围绕隔音板材的生产工序需求展开，将压合与烘干两个工序整合在同一机架上，减少板材在工序间转运的耗时，框架式的开放式结构既方便操作人员上下料，也便于后期对压合组件、烘干组件进行维护检修，所有型材连接位置均采用标准连接件设计，无需复杂焊接即可完成组装，降低设备的生产制造成本，整体结构紧凑，工位布局符合人体工程学操作高度，可适配不同尺寸规格的隔音分隔板材加工需求。
