摩擦螺旋压力机用制动机构三维设计

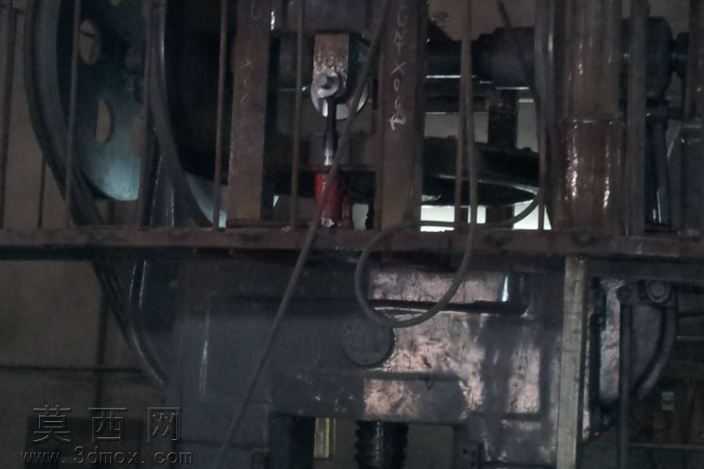

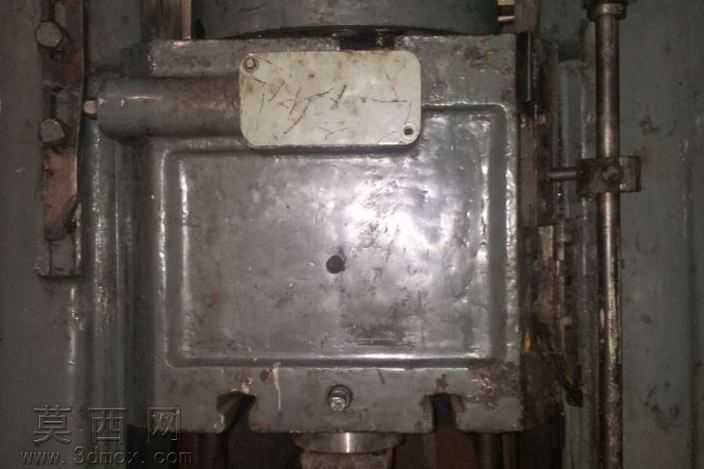

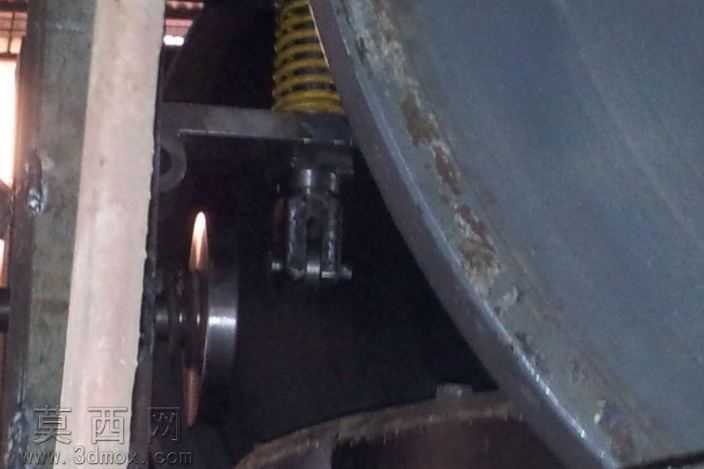

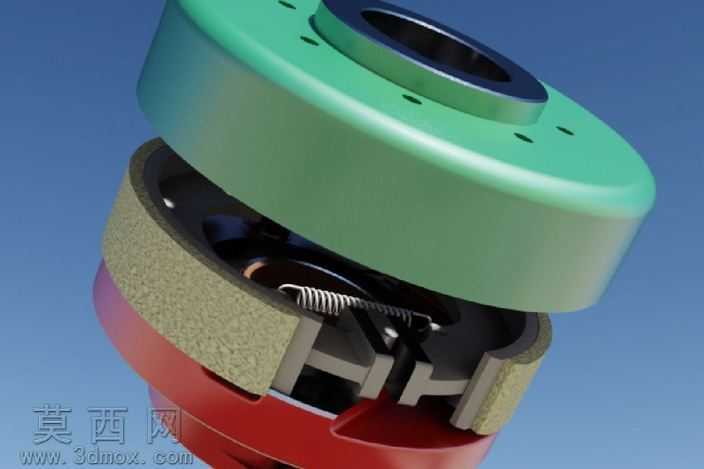

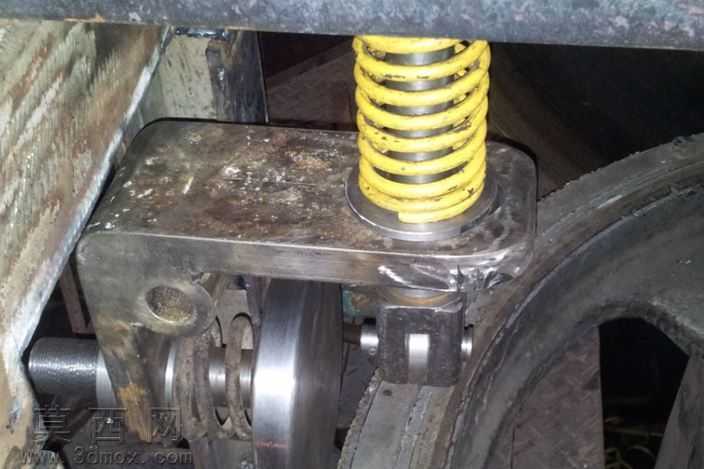

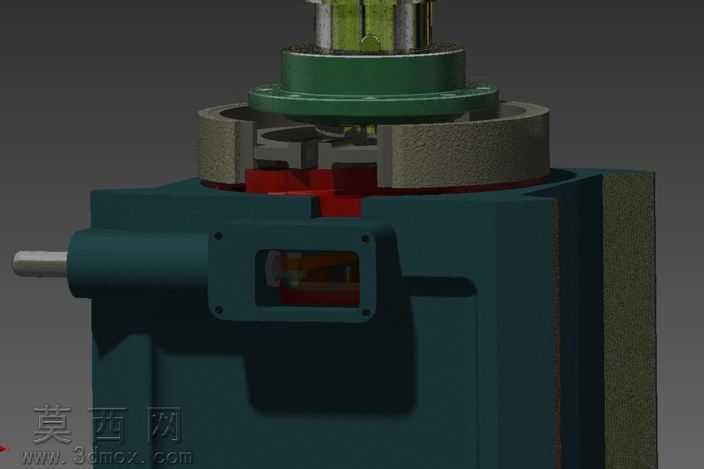

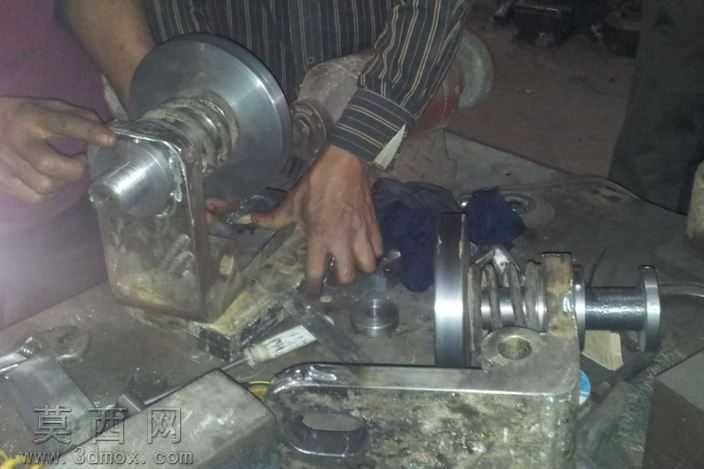

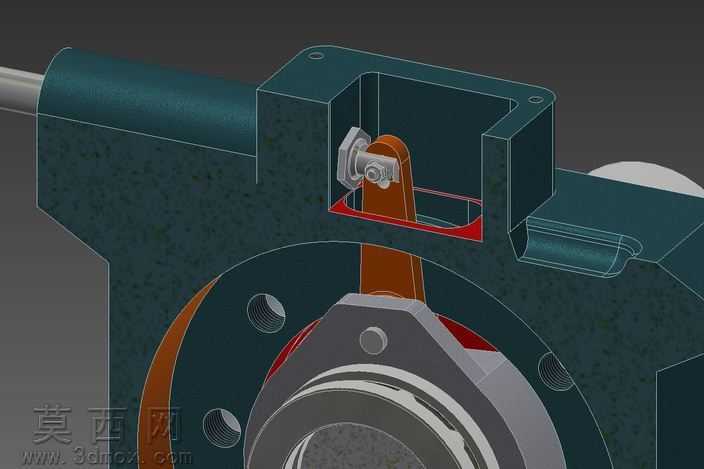

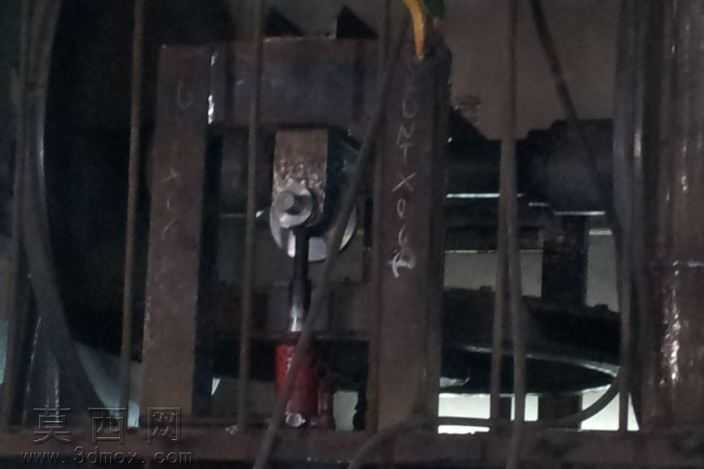

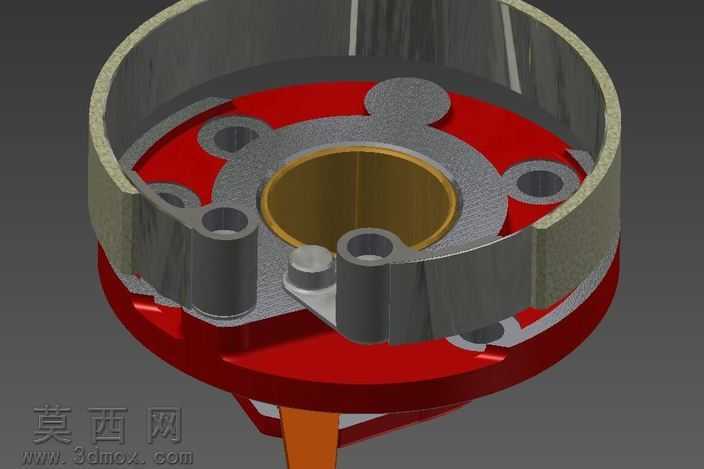

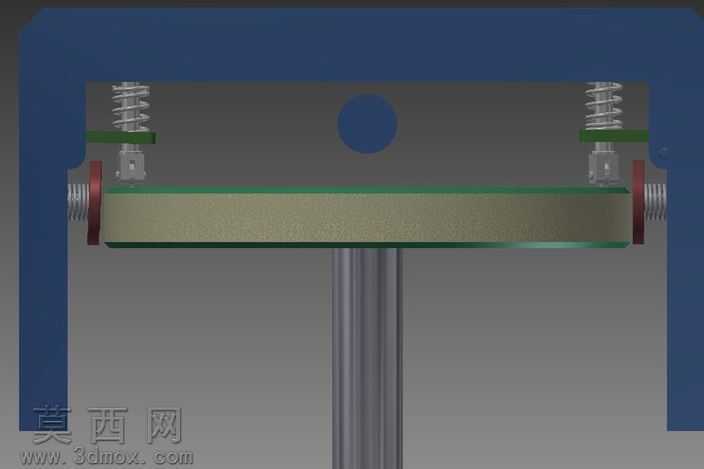

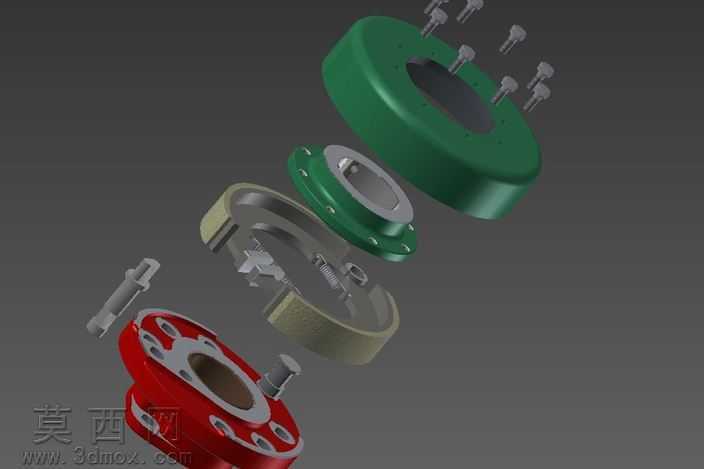

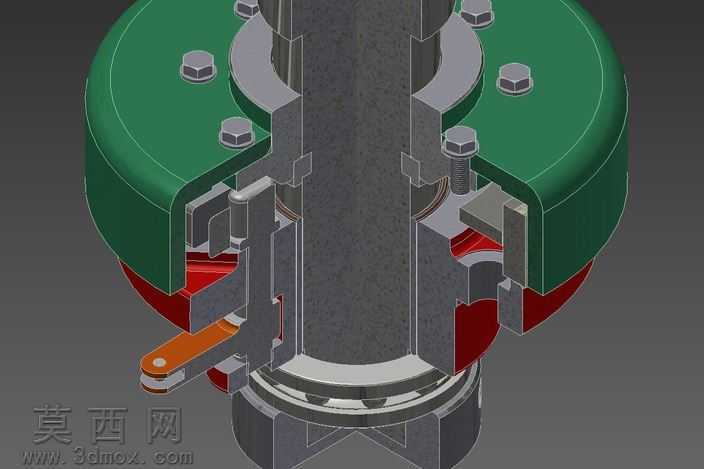

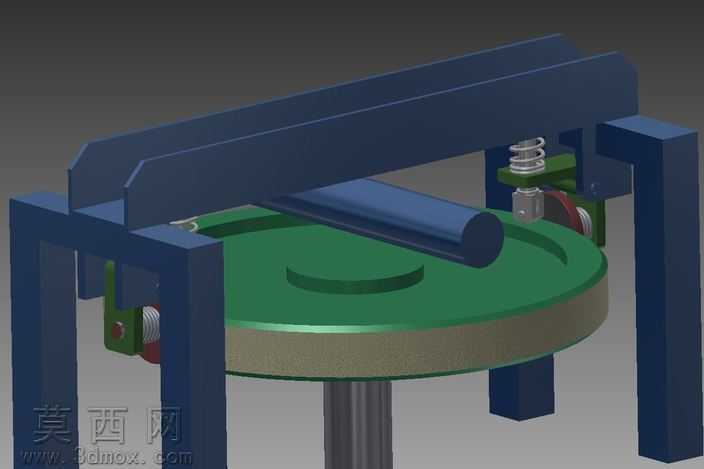

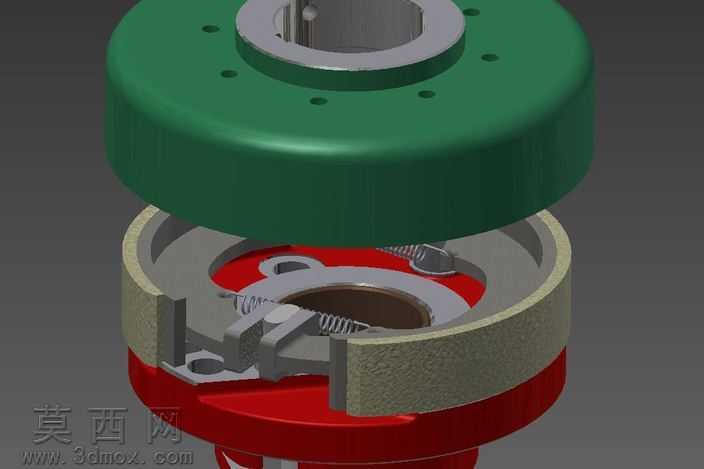

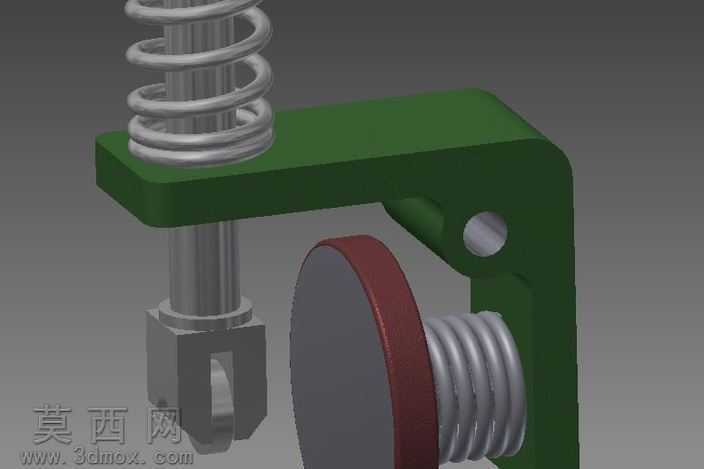

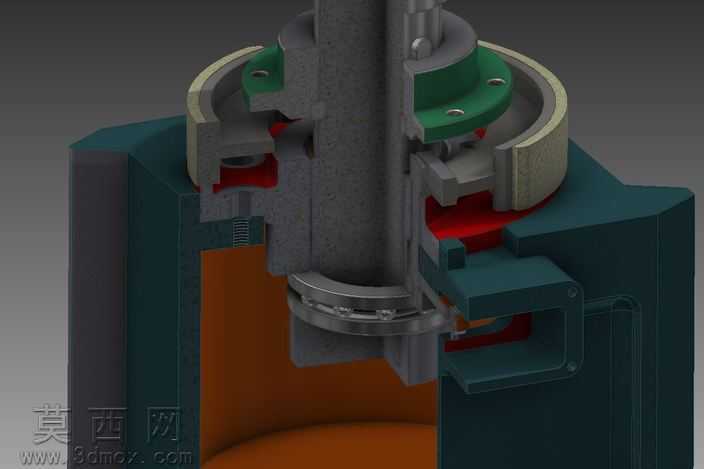

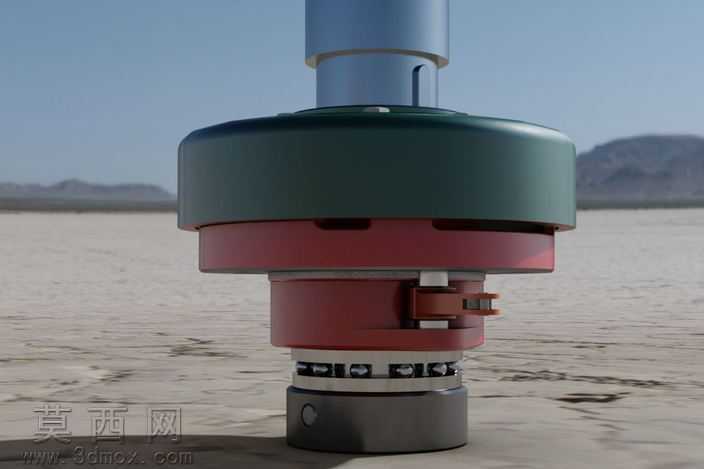

本作品为适配老旧摩擦螺旋压力机修复需求设计的制动机构三维模型，全程通过三维机械设计软件完成全参数化建模，对制动机构的每一处零件结构都做了精准的尺寸定义与装配约束还原。建模过程中首先梳理老旧压力机制动模块缺失的功能痛点，明确制动机构需要实现的摩擦锁止、弹性复位、同轴传动匹配三大核心功能，依次完成环形摩擦衬片、径向伸缩制动块、复位弹簧、连接基座、上下端盖等零件的独立建模：针对摩擦衬片部分，采用符合实际耐磨材料特性的材质参数设置，还原其粗糙多孔的摩擦面纹理，建模时预留均匀分布的安装定位孔，保证与上下端盖的装配同轴度；制动块部分做了适配摩擦面弧度的曲面造型，设计了与弹簧配合的卡槽结构，保证制动时摩擦块能够均匀贴合摩擦环面，避免偏磨问题；复位弹簧采用螺旋扫描特征完成建模，精准匹配弹簧的线径、节距、自由长度参数，确保制动解除时能够带动制动块快速回位，不干涉压力机的正常运转。装配阶段采用同轴约束、面贴合约束、限位约束等完整装配关系，还原机构的实际运动逻辑，可直观演示制动时摩擦块外张贴合摩擦环、解除制动时弹簧带动摩擦块回缩的完整动作流程。渲染阶段采用工业级渲染参数，对金属基座、端盖部分赋予金属漆面材质，还原金属件的光泽与漆面质感，对摩擦衬片赋予磨砂耐磨复合材料材质，对弹簧赋予弹簧钢金属材质，通过柔和的环境打光突出机构的分层装配结构，清晰展示内部零件的配合关系。整个设计完全围绕老旧压力机的原有安装尺寸开展，无需对原有压力机结构做额外改造即可直接适配安装，解决了老旧设备制动模块缺失无法正常使用的问题，模型结构完整，零件间无干涉，可直接用于后续的工程出图、加工制造参考，也可作为机械原理教学中摩擦制动、螺旋压力机结构讲解的直观演示模型。
