M10蝶形螺母工业标准件三维设计

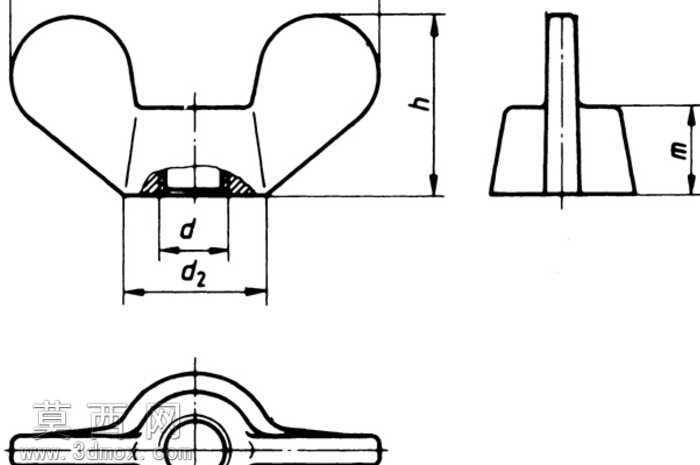

本作品为M10规格蝶形螺母的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循公制机械紧固件的尺寸规范，先以草图绘制螺母主体的锥形基座截面，通过旋转凸台命令生成带内螺纹孔的基座基体，内螺纹部分采用软件标准件库的M10螺纹特征生成，保证螺纹参数与通用标准完全匹配。两侧蝶翼部分先绘制单侧翼片的轮廓草图，通过拉伸凸台生成单侧翼体后，以螺母中心轴线为基准做镜像特征得到对称双翼，再对翼片与基座的衔接位置做圆角过渡处理，消除尖锐棱角还原实际零件的工艺特征。材质设置阶段选用金属镀铬材质，调整材质的反射率、粗糙度参数，模拟五金紧固件表面的金属光泽与细微磨砂质感，渲染阶段采用柔和的影棚布光，通过三点打光突出零件的曲面轮廓与金属反光效果，清晰展现蝶翼的曲面弧度、基座的锥面过渡以及内螺纹的细节结构。设计过程中重点考量蝶形螺母的实际使用特性，双翼的尺寸比例符合人手拧动的施力需求，无需额外工具即可手动完成拧紧或松脱操作，整体结构无多余特征，完全还原工业量产蝶形螺母的真实形态，各部分尺寸公差预留合理，可直接用于装配模拟、产品结构演示、紧固件选型参考等场景，模型的特征树保留完整建模步骤，参数可编辑调整，能够快速衍生出不同规格的蝶形螺母模型，适配不同的机械装配设计需求。
