三叶船用螺旋桨三维结构设计模型

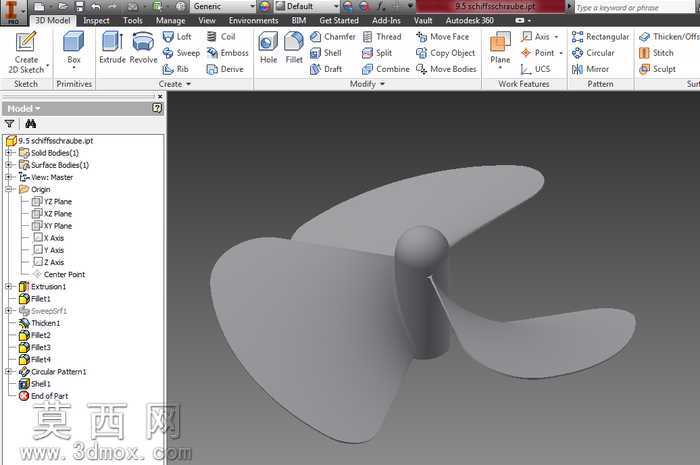

本模型为三叶式船用螺旋桨三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定螺旋桨的核心回转基准轴与桨毂中心定位点，再依次完成桨毂主体、三片桨叶的结构搭建。建模阶段首先通过回转特征生成流线型桨毂基体，桨毂整体为两端收窄的回转体结构，表面做光滑过渡处理，可降低桨轴连接位置的流体阻力，桨毂中心预留与传动轴匹配的安装定位结构，保证与动力输出端的装配契合度。三片桨叶采用圆周阵列的方式生成，单叶建模先通过多截面曲面拟合桨叶的翼型轮廓，从叶根到叶梢依次设置不同弦长、不同螺距角的截面轮廓线，通过曲面放样生成桨叶的基础曲面，再对曲面做加厚处理生成实体结构，叶根位置与桨毂衔接处做圆角过渡处理，避免应力集中问题，提升结构强度。模型整体曲面做连续性检查，保证桨叶表面光滑无突兀折角，符合流体力学设计要求，可有效降低运转过程中的紊流损耗。材质设定上，桨体整体赋予铸钢类金属材质，表面做亚光金属质感处理，还原船用螺旋桨的真实材质表现，渲染阶段采用软件内置的真实视觉样式，通过环境光漫反射效果凸显桨叶的曲面弧度与结构细节，可清晰观察到每片桨叶的扭转角度、叶梢收窄形态以及桨毂的衔接结构。模型结构完整，各部分特征参数可编辑调整，可用于船舶推进系统的结构展示、流体仿真前置建模参考，也可作为机械设计教学中曲面建模、阵列特征应用的演示案例，帮助理解螺旋桨类回转曲面零件的建模逻辑与结构设计要点。
