赛车线束用安全带联锁装置结构设计

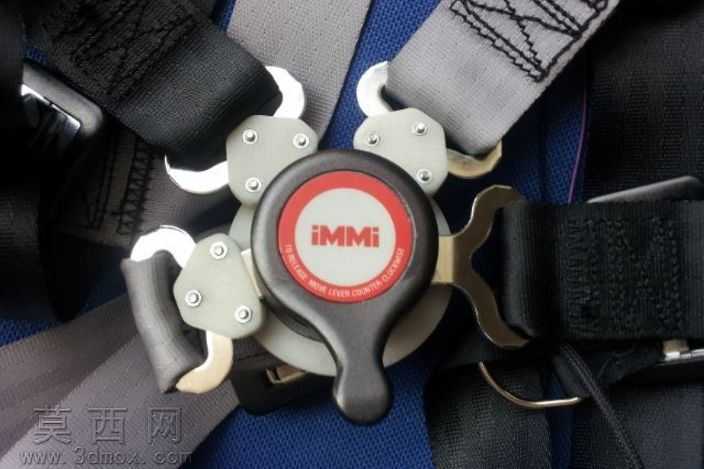

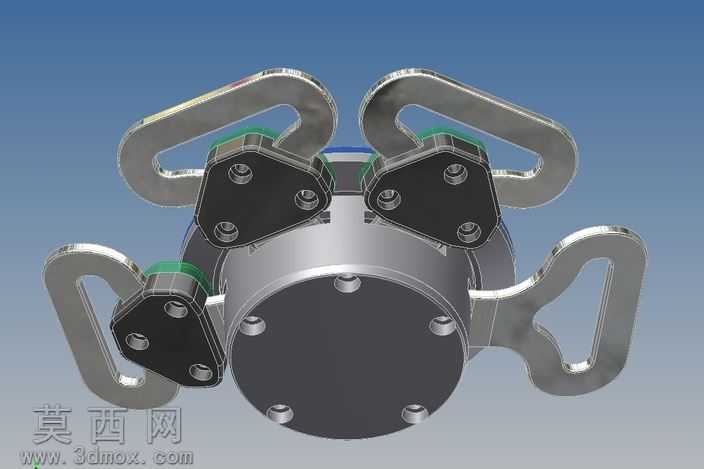

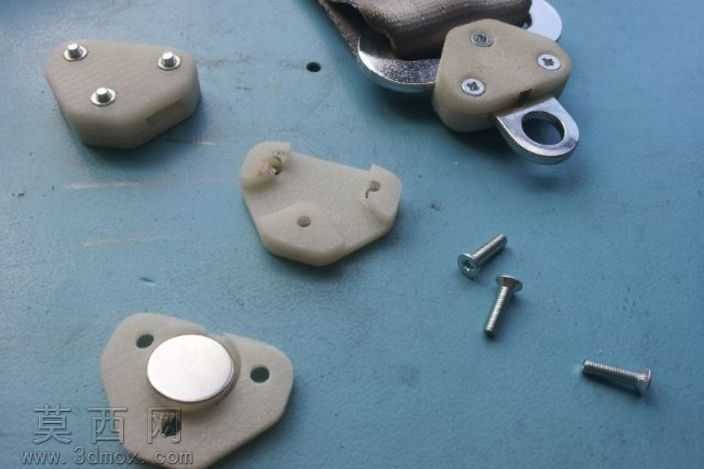

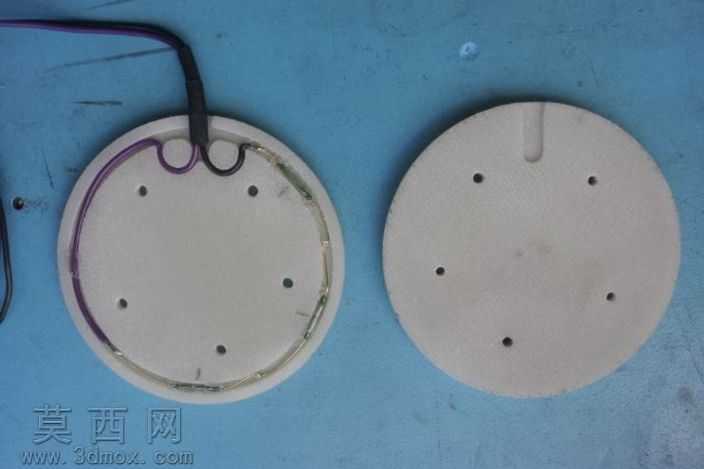

本作品为面向赛车线束安全防护场景设计的安全带联锁装置三维模型，建模阶段围绕多扣位同步互锁的核心功能展开，先完成中心基座的参数化草绘，以中心回转体为基准定位四个均匀分布的锁扣安装位，保证各锁扣的插拔行程、锁止角度完全一致，避免出现单扣虚锁的安全隐患。建模过程中对金属锁钩做了等壁厚抽壳处理，在保留结构强度的同时适配3D打印玻璃填充尼龙的成型特性，预留了0.2mm的打印收缩补偿量，确保打印完成后锁钩可顺畅转动无卡滞。锁体基座的端盖采用沉头螺丝装配结构，建模时精准匹配螺丝孔位的同轴度公差，同时在基座内部预留了磁铁与簧片开关的安装腔室，腔室周边设计有定位筋位，可实现电子元件的免胶卡装固定，避免赛车行驶过程中的震动导致元件移位。渲染阶段针对不同部件匹配对应材质：金属锁钩与基座赋予哑光镀铬金属材质，还原金属机加工后的细腻磨砂质感，锁扣安装座赋予黑色玻纤增强塑料材质，表面添加细微的纤维纹理提升真实感，基座端盖做了发黑氧化的金属质感处理，各部件的边缘添加0.1mm的圆角过渡，既符合实际加工的工艺要求，也避免渲染时出现尖锐边缘的光影瑕疵。设计思路上围绕赛车安全的核心需求，采用多锁扣同步联锁的结构逻辑，只有当所有安全带扣完全插入到位时，内部的磁铁与簧片开关才会触发导通信号，允许赛车启动，任意一个锁扣未插到位都会触发安全联锁，切断启动回路，从结构根源上避免安全带未系的安全风险。模型整体装配关系清晰，所有活动部件均设置了合理的运动间隙，可直接用于运动仿真验证锁止逻辑，也可导出通用格式用于3D打印制作功能样件，完成实物的功能测试与装车验证。
