倾斜式皮带输送托辊设备三维设计

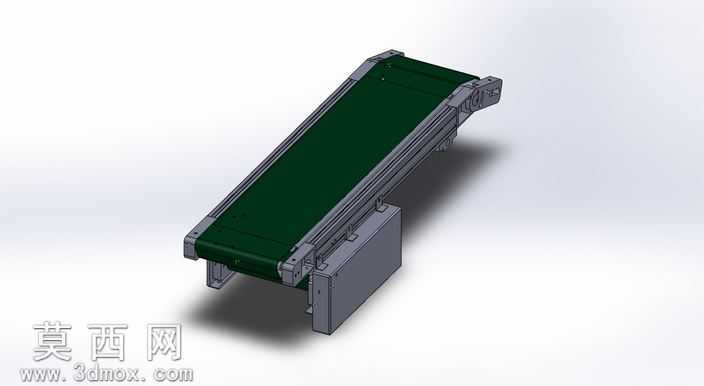

本作品为倾斜布置的带式输送托辊配套设备三维建模成果，建模过程依托参数化三维设计环境完成，整体采用自底向上的装配建模思路，先逐一完成各组成零件的独立建模，再按照实际装配约束关系完成整体拼接，确保各部件的装配间隙、运动干涉校验完全符合实际生产设备的设计要求。模型主体的输送机架采用型钢焊接结构的建模逻辑，对侧边安装型材、底部支撑脚座、端部辊筒安装位的结构细节做了完整还原，准确呈现了机架的折弯、开孔、安装定位槽等工艺特征，保证结构强度表现与实际设备一致。皮带部分采用柔性件建模处理，贴合倾斜布置的输送路径完成曲面拟合，赋予深绿色哑光橡胶材质，还原了工业输送皮带的表面质感与张紧状态，准确呈现皮带绕经两端辊筒的弯折形态。驱动单元布置在设备下端侧部，建模时还原了驱动电机的安装壳体、接线盒、固定安装座的细节结构，与机架的连接位置、安装固定方式完全参照实际设备的布局设计，同时对托辊组的排布做了精准还原，沿输送段等距布置的承托托辊准确支撑起上层输送皮带，避免皮带在载重输送过程中出现下垂变形，回程段的托辊结构也做了对应呈现，完整还原带式输送机的托辊支撑体系。渲染阶段采用工业产品常用的白背景影棚布光方案，主光源从侧上方投射形成柔和的结构阴影，辅助光源补全暗部细节避免结构死角过暗，金属机架赋予灰色哑光喷塑材质，驱动壳体做深灰色金属质感处理，各转动部件的轴类零件赋予光亮金属材质，通过材质区分清晰呈现不同部件的功能属性。设计过程中充分考虑倾斜输送的使用场景，对机架的倾斜角度做了合理设定，兼顾物料输送的下滑角度控制与设备整体的稳定性，底部支撑结构做了加宽处理保证设备放置的平稳性，侧边的皮带防跑偏挡边结构也做了细节建模，还原实际设备防止皮带偏移的功能结构，整体模型结构完整，细节还原度高，可用于输送设备的结构展示、方案演示以及相关教学参考使用。
