车间工件加工输送物流线方案设计

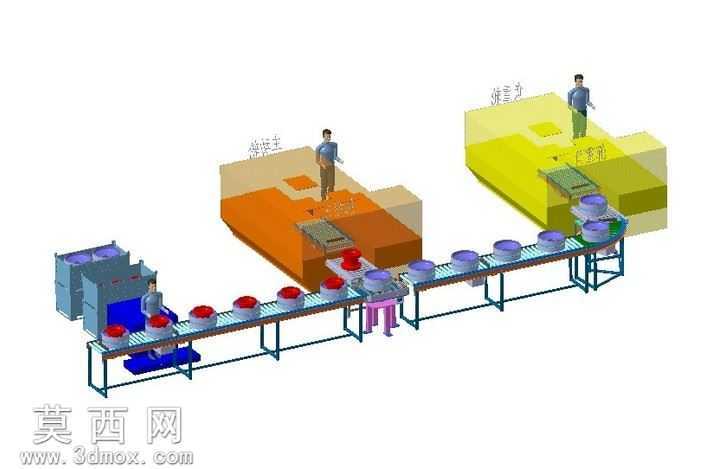

本方案为面向机加工车间的工件加工输送物流线三维设计，整体采用三维建模软件完成全流程的结构搭建与场景渲染，完整还原了产线从工件上料、多工序流转到工位衔接的全链路布局。建模过程中，首先对输送线主体机架进行参数化搭建，采用标准型钢搭建支撑框架，精准匹配支腿高度、横梁跨度的实际安装尺寸，确保机架结构的承重稳定性符合车间生产的载荷要求；输送段采用带式输送结合定位托盘的设计，每个托盘设置与工件匹配的定位卡槽，避免工件在输送过程中出现偏移、滑落问题，托盘间距严格匹配各加工工位的作业节拍，保障工件流转与工位加工节奏的同步性。在工位结构设计上，方案沿输送线依次排布了上料工位、多组加工操作工位、中转过渡工位，每个工位预留了充足的操作人员作业空间，同时搭配了工位旁的物料暂存台、工件定位辅助机构，其中上料端设置了双工位上料结构，可实现工件的连续补给，减少上料等待的时间损耗；中转位置设计了弧形转向输送机构，可实现工件在不同走向输送段的平稳过渡，转向处设置导向挡边与减速结构，避免工件转向时出现卡顿或掉出托盘的问题。场景渲染阶段，对不同功能区域的设备、工位采用差异化的材质赋予：输送机架采用哑光金属材质还原型钢的真实质感，托盘采用耐磨工程塑料材质，加工工位的设备外壳采用对应工业设备的漆面材质，同时搭配标准人体模型还原操作人员的作业姿态，直观呈现各工位的操作空间是否符合人机工程学要求，辅助验证产线布局的合理性。设计思路围绕车间加工流程的物流顺畅性展开，重点解决传统机加工车间工件人工转运效率低、工序衔接等待时间长的问题，通过连续化的输送线将离散的加工工位串联为整体，同时在产线布局上预留了后续工位扩展的接口，可根据生产需求灵活增加加工工位或检测工位，整体方案兼顾了结构实用性、布局合理性与后续改造的灵活性，能够为中小批量机加工车间的物流产线搭建提供直观的三维参考，帮助设计人员提前验证产线的工位间距、流转路径、操作空间是否符合生产要求，减少现场搭建的调整成本。
