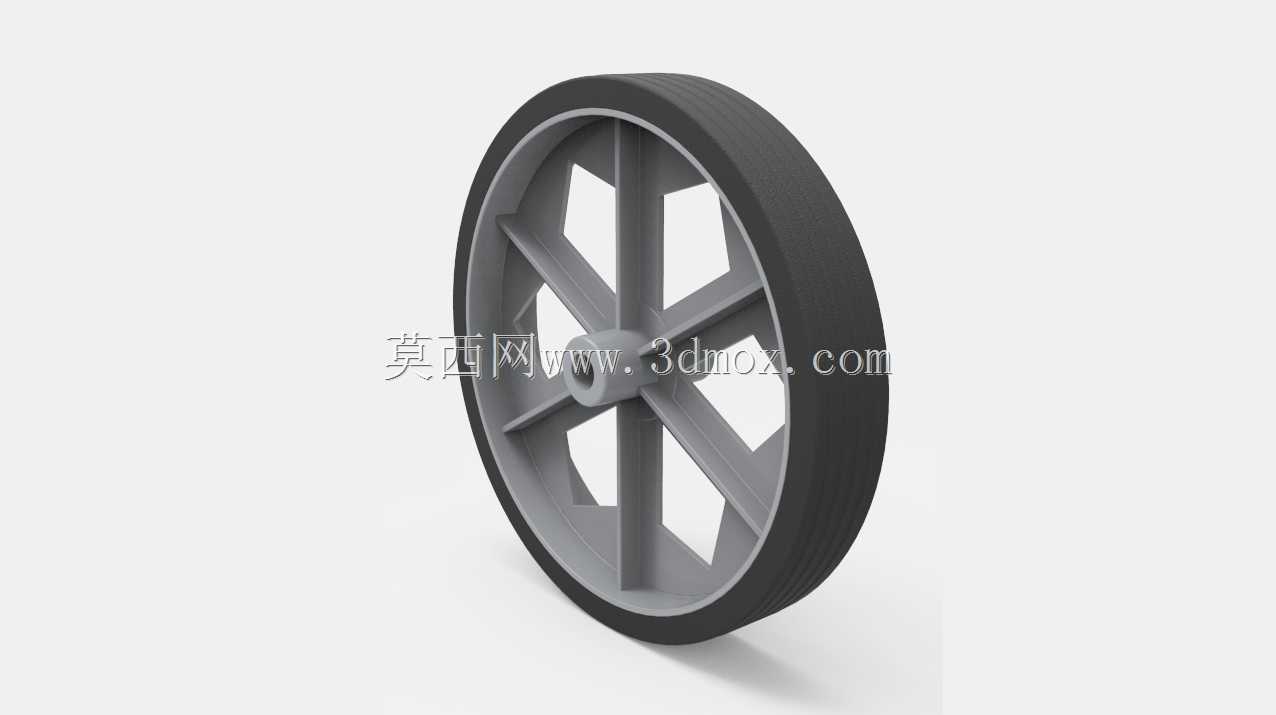

138mm辐条式实心橡胶行走轮结构

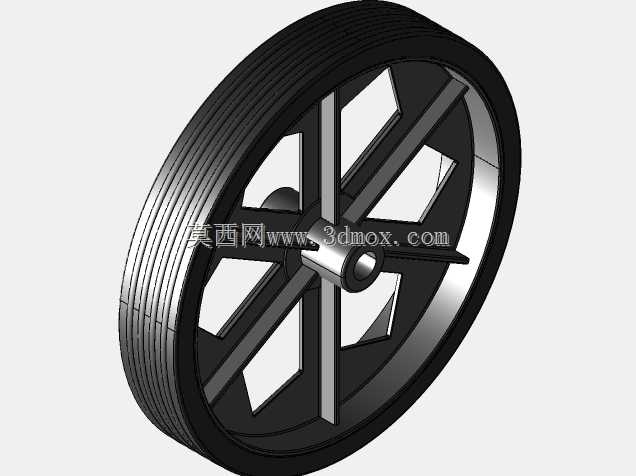

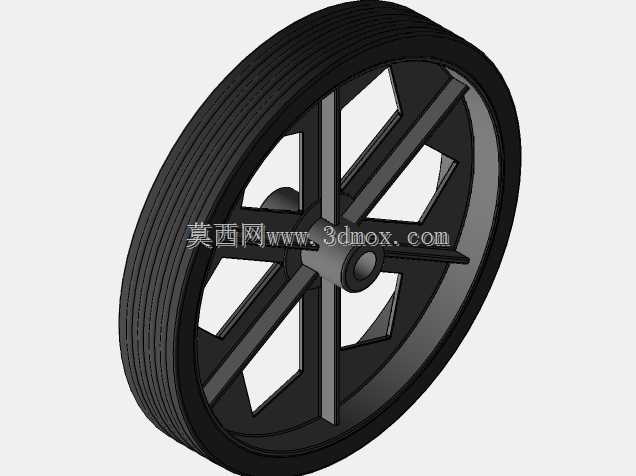

　　这款138mm规格的辐条式橡胶行走轮，常被应用在轻型移动货架、小型工位推车、家用便携工具车、低速物料转运小车等场景中，作为行走支撑部件承担设备整体重量与移动导向功能，适配室内平整地坪、硬质铺装路面的低速行走工况，轮面橡胶材质可在移动过程中吸收小幅路面颠簸，降低行走过程中产生的震动与噪音，避免对环氧地坪、瓷砖地面等铺装层造成硬刮伤。从结构设计逻辑来看，轮体采用六辐条对称支撑结构，辐条从中心轮毂位置呈放射状延伸至轮辋内壁，每根辐条的截面做了等强度过渡处理，靠近轮毂位置的截面厚度略大于辐条中段，匹配轮体承重时的应力分布规律，避免应力集中在轮毂与辐条的连接位置，在保证整体结构强度的前提下，尽可能减少轮体自身的材料用量，降低整体转动惯量，

　　让推行过程更加省力。中心轮毂位置设计有贯通式安装轴孔，轴孔与轮辋保持严格的同轴度公差，安装后可保证轮体转动时无偏心晃动，降低行走过程中的轮体偏磨概率，轴孔周边做了加厚凸台结构，可提升轴孔位置的抗挤压强度，适配标准圆柱销轴的安装方式，安装时可搭配轴套、卡簧等标准件完成轴向定位，无需额外定制异形连接结构，适配多数通用轻型脚轮支架的安装尺寸边界。外层轮面采用实心橡胶结构，无需充气维护，不存在爆胎、漏气的故障风险，橡胶层与内部塑料轮辋通过嵌合结构牢固结合，轮辋外圆设计有周向防滑凸棱，可嵌入橡胶层内部，避免长期承重行走后橡胶层与轮辋之间出现相对滑动、脱层的问题。轮面的橡胶硬度控制在邵氏65-70度区间，既保证足够的承重能力，

　　避免重载下轮面出现过度形变导致转动阻力增大，又能保留适当的弹性，在经过路面细小接缝、微小颗粒障碍物时，橡胶层可产生小幅形变抵消冲击，不会出现硬轮那样的明显颠簸感。从安装边界来看，轮体总宽度控制在30mm左右，中心安装轴孔直径适配8mm标准销轴，安装后轮体转动的径向跳动量控制在0.3mm以内，单轮额定静承重可达到30kg，适配总重120kg以内的四轮移动设备使用，轮体边缘做了小圆弧倒角处理，安装时不会与支架侧板发生刮蹭，转动过程中无卡滞死角。在实际选型应用中，这类辐条式橡胶轮相比全塑料实心轮，行走噪音更低、地面适配性更好，相比充气轮，维护成本更低、承重稳定性更强，非常适合对移动静音性有要求、使用场景为室内平整路面的轻型移动设备，在结构建模过程中，需要重点保证辐条与轮毂、轮辋连接位置的圆角过渡，避免直角结构带来的应力集中问题，同时要控制轮辋的圆度公差，保证橡胶层包覆后轮面的圆柱度，避免行走时出现周期性跳动。
