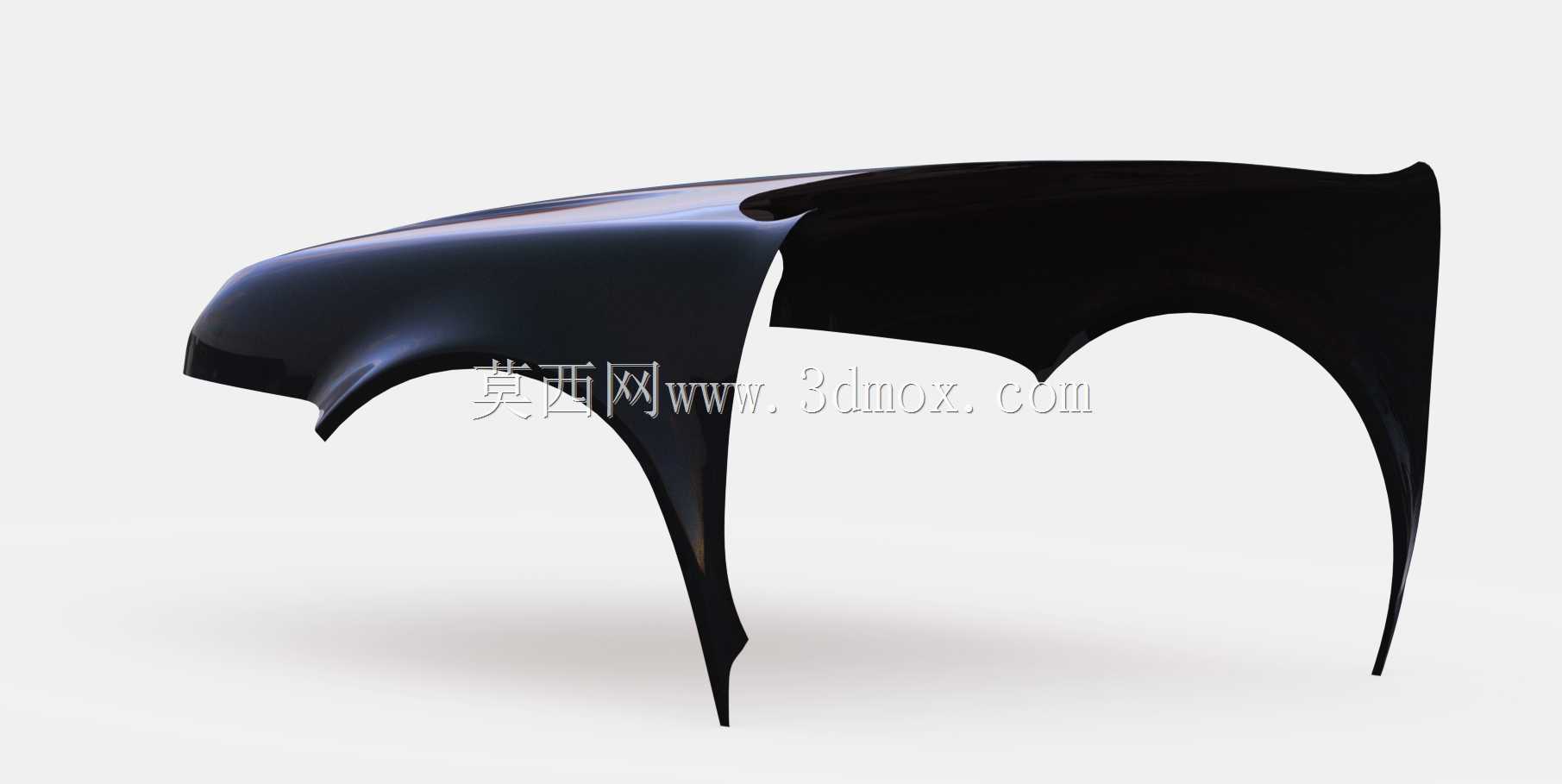

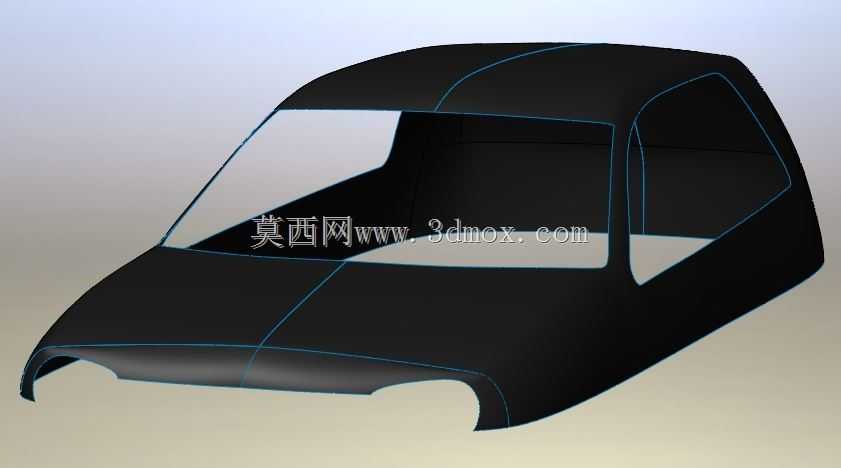

高尔夫G4前翼子板外覆盖件结构设计

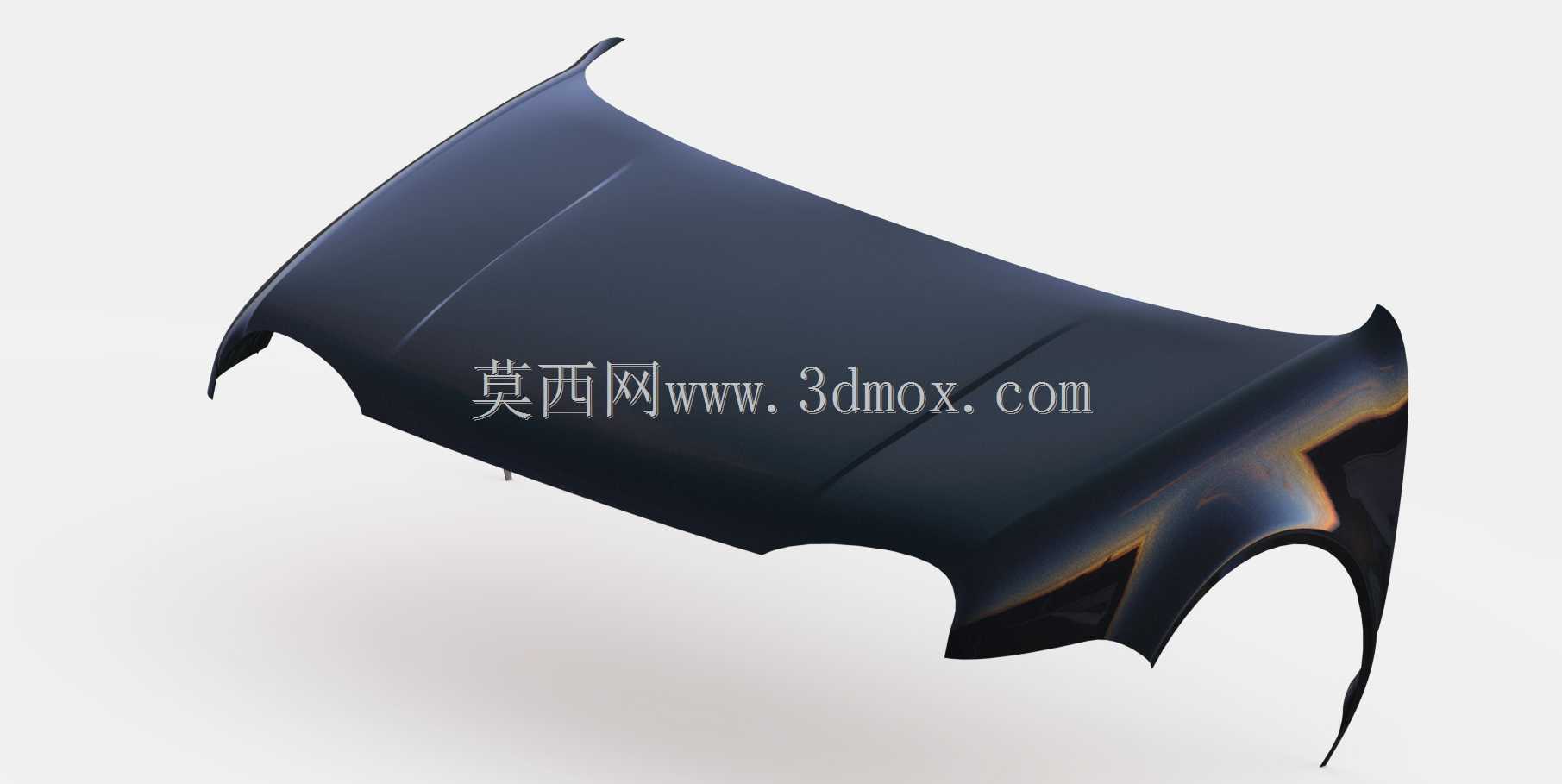

　　在乘用车车身结构设计环节，前翼子板作为车头区域核心的外覆盖件，承担着遮挡前轮运动空间、优化车头气动布局、匹配整车外观型面的多重作用，本次针对高尔夫G4车型开发的前翼子板结构，完全围绕量产车型的实际装配与使用需求展开设计。从实际应用场景来看，该部件安装于车辆前轮上方、发动机舱侧部与前车门前端的衔接区域，日常行驶中需要应对前轮带起的碎石冲击、雨水侵蚀，同时在低速剐蹭场景下要具备一定的形变缓冲能力，避免损伤内部的翼子板内衬、轮拱线束以及车身侧围主结构。设计过程中首先明确了安装边界约束：翼子板上部需要与发动机舱盖的侧边缘保持均匀的3mm装配间隙，避免引擎盖开合过程中出现干涉；前部与前保险杠的侧安装位预留4mm的公差调整空间，

　　适配总装环节的累计误差；后部与前车门的前端面保持3.5mm间隙，保证车门在最大开启角度下不会与翼子板发生剐蹭；下部则需要完全覆盖前轮转向时的最大外摆轮廓，当轮胎处于满载最大转向角、悬架压缩到极限行程时，胎面与翼子板内表面的最小安全距离保持在10mm以上，杜绝行驶中轮胎剐蹭覆盖件的风险。功能特性层面，该翼子板采用薄壁曲面结构，整体壁厚按照量产钣金冲压件的工艺要求设定为0.8mm，外表面完全遵循高尔夫G4的原厂造型曲率，从引擎盖侧棱延伸至轮拱上方的特征棱线保持G2连续，既保证了外观的光影顺滑度，也能在冲压成型时避免材料应力集中导致的开裂问题。翼子板的内侧面设计有6处安装定位点，其中上部3个点位通过螺栓固定在翼子板上安装梁，

　　前部2个点位与保险杠支架的安装孔位对应，下部1个点位连接轮拱内衬的固定支架，所有安装孔位都设计了直径6mm的翻边结构，提升安装点的局部刚度，避免车辆长期行驶后安装位出现应力开裂。考虑到日常使用中的维修便利性，翼子板与车身主结构的连接全部采用可拆卸式螺栓固定，当部件发生低速碰撞损坏时，不需要切割车身主结构即可完成单独更换，大幅降低后期维修成本。设计思路上没有采用复杂的异形曲面拼接，而是遵循原厂车型的冲压工艺逻辑，整个外覆盖件为一体冲压成型结构，仅在轮拱边缘、安装点位处设计局部加强筋，既控制了部件的整体重量，也保证了外表面的平整度，满足后续喷漆工艺的面差要求。轮拱位置的翻边结构采用12mm宽的内卷边设计，既可以提升轮拱边缘的结构刚度，

　　避免边缘位置受轻微冲击就出现变形，也能为轮拱密封条的安装提供固定基面，密封条安装后可以有效阻挡车轮带起的泥水进入翼子板与车身侧围的缝隙中，减少内部钣金的锈蚀风险。在气动性能的匹配上，翼子板外侧曲面与引擎盖侧面、前保险杠侧面的曲率平滑过渡，当车辆高速行驶时，气流可以顺着翼子板曲面顺畅流向车身后部，减少车头区域的乱流产生，一定程度上降低高速行驶的风阻系数，同时也能减少前轮区域的气流升力，提升高速行驶的前轮抓地稳定性。针对翼子板靠近A柱下端的区域，特意设计了内凹的排水导槽结构，前风挡流下的雨水可以顺着导槽流向翼子板下部的排水孔，不会积存在翼子板与车身的连接缝隙中，避免冬季结冰导致部件变形或者排水孔堵塞。整个结构的尺寸完全适配高尔夫G4车型的原厂车身安装位，不需要对车身主结构做任何修改即可完成装配，所有安装孔位的位置度公差控制在±0.2mm以内，保证总装环节的装配效率，不需要现场做额外的打孔或者修磨调整。
