通用电气红铜色铰接式安装固定支座结构

这款铰接式安装固定支座，主要面向通用电气领域的设备布线、小型构件铰接固定场景设计，常见于低压柜内部走线支撑、小型电气元件的铰接挂载、工业设备旁侧辅助构件的活动连接工位，能够为需要小角度摆动的挂载部件提供稳定的支撑基础，同时避免连接部位出现应力集中导致的构件断裂问题。从实际使用场景来看，这类支座常被用在车间电气控制柜的柜门走线铰接、小型传感器的角度可调安装支架、设备检修侧门的辅助限位铰接位置，相比一体式固定座，它预留的双铰接耳孔能够配合销轴实现连接部件的小范围角度调整，适配安装面存在小幅角度偏差的现场工况，减少现场安装时的修配工作量。

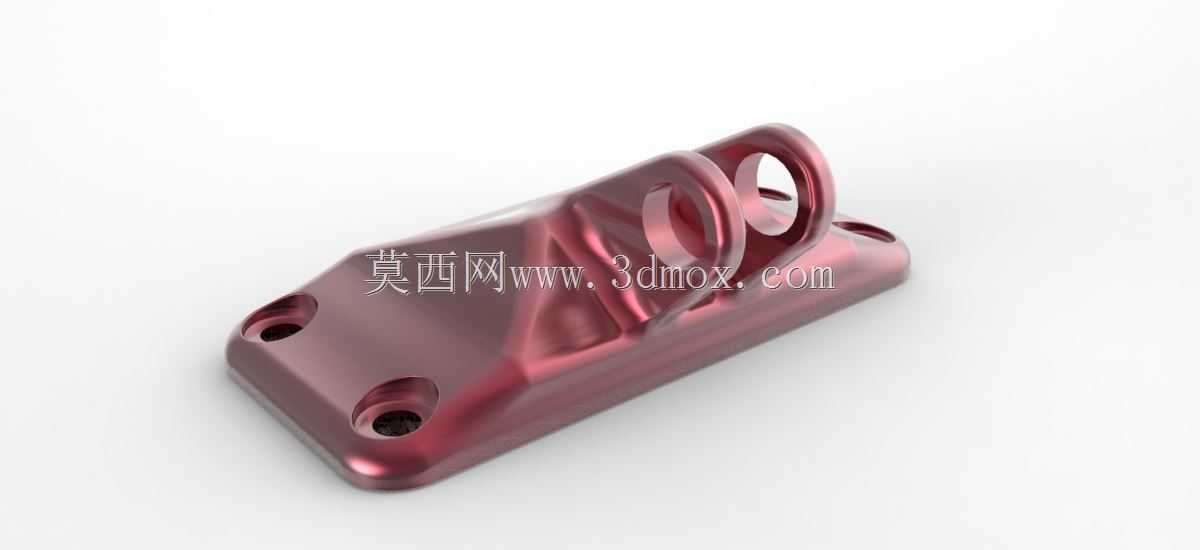

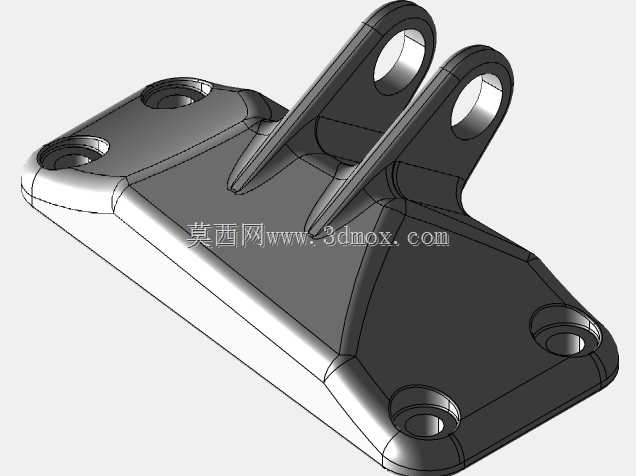

设计层面上，支座整体采用一体化铣削成型的结构思路，底部为带四个沉头安装孔的矩形法兰底座，安装孔位做了沉头处理，能够让内六角安装螺栓完全沉入座体内部，不会突出底座表面影响安装贴合度，四个安装孔对称分布在底座四角，安装时可以根据现场走线方向选择横向或纵向固定，适配不同的安装面布局。底座向上延伸的部分做了大圆弧过渡的加强筋结构，没有采用生硬的直角连接，能够将铰接部位承受的径向载荷均匀分散到底座整个安装面，避免耳板根部因为长期受交变载荷出现开裂问题，经过拓扑优化后，座体在保证结构强度的前提下，去除了非受力区域的多余材料，整体体积相比同载荷等级的实心支座减少近八成，既降低了自身重量，也减少了加工时的材料消耗。

上部的双铰接耳板采用同轴等厚设计，两个耳板的销孔同轴度公差控制在0.02mm以内，能够保证销轴穿入后不会出现卡滞，耳板的边缘全部做了R2圆角处理，既避免安装时划伤操作人员，也能减少应力集中点。安装边界方面，底座的矩形安装面长宽尺寸适配常见的电气安装梁宽度，四个沉头孔的孔距符合通用电气安装的标准孔距规范，不需要额外在安装梁上重新打孔，可以直接适配现有标准安装位，铰接耳板的内孔直径适配常用的标准圆柱销轴，不需要单独定制非标连接件，现场安装时只需要准备对应规格的内六角螺栓和销轴即可完成装配，不需要额外的加工工序。从受力特性来看，这款支座能够承受垂直于安装面方向的静载荷，同时可以承受铰接耳板方向的径向摆动力，适合需要频繁小角度开合的铰接工位，长期使用不会出现底座变形或者耳板断裂的问题，表面的阳极氧化红铜色处理层，既能够提升构件的防锈耐腐蚀能力，也能在电气设备内部起到一定的标识作用，方便运维人员快速识别铰接类固定构件。
