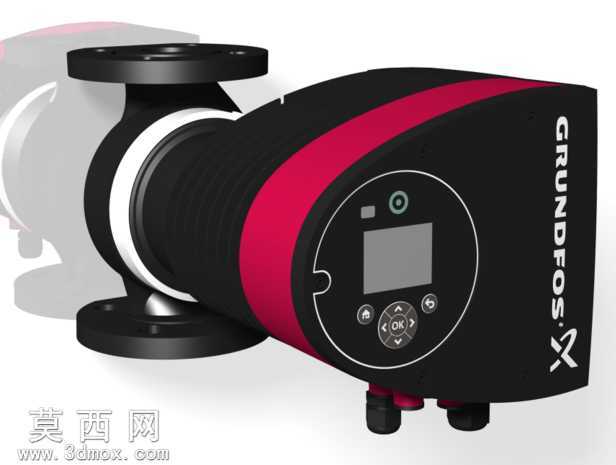

格兰富MAGNA340-80N屏蔽循环泵三维设计

本模型为格兰富MAGNA3系列屏蔽式循环泵的高精度三维建模成果，建模过程严格遵循产品实物的结构比例与装配逻辑，完整还原了该款暖通循环泵的全部核心结构特征。建模初期先梳理泵体的整体装配层级，将模型拆分为法兰连接段、泵腔过流段、屏蔽电机段、电控操作端四大核心模块，各模块间严格按照实物的装配公差设定配合关系，确保整体结构的装配合理性。在外观结构建模上，精准还原了进出口法兰的螺栓孔位分布、法兰密封面的凸台结构，泵体与电机衔接位置的密封挡圈结构做了精细化刻画，电机外壳的红黑分色曲面做了顺滑的曲率过渡处理，外壳侧面的品牌标识区域预留了精准的贴图定位面，操作端的显示屏凹槽、功能按键组、状态指示灯位都按照实物的尺寸比例做了等比例还原，底部的接线端口、支撑脚结构也完整呈现，没有遗漏任何外观细节。内部结构建模层面，还原了该系列泵湿转子结构的核心特征，体现泵与电机一体化无轴封的设计特点，对泵腔内部的叶轮容腔、转子屏蔽套、两个密封垫圈的安装位置都做了结构示意，清晰展现该款泵无需额外轴封、仅靠垫圈实现静密封的结构优势。材质与渲染环节，为不同部件匹配了对应的物理材质：泵体过流段、法兰部分赋予哑光铸铁材质，还原金属铸件的磨砂质感；电机外壳的黑色部分赋予磨砂工程塑料材质，红色装饰条赋予高光亮面塑料材质，操作面板区域赋予半透明PC材质模拟显示屏的玻璃质感，按键部分赋予软胶材质，密封挡圈赋予黑色橡胶材质，接线端口赋予硬质绝缘塑料材质。渲染阶段采用三点布光方案，主光从侧上方打亮泵体的主体曲面，辅光补全暗部细节避免结构死黑，轮廓光勾勒泵体的边缘线条，突出曲面的流畅感，同时添加了柔和的环境反射，让不同材质的质感区分更加清晰，整体渲染效果贴近产品实物的工业质感。设计思路上围绕该款泵适用于供暖、制冷循环系统的应用场景，重点突出其紧凑一体化的结构特点，模型既可以用于产品展示、安装场景模拟，也可以作为暖通系统管路设计的配套部件模型，为相关系统的三维布局设计提供精准的部件参考，模型的结构拆分逻辑也方便后续做爆炸视图、装配动画等延伸内容制作。
