卧式直联离心泵结构三维设计作品

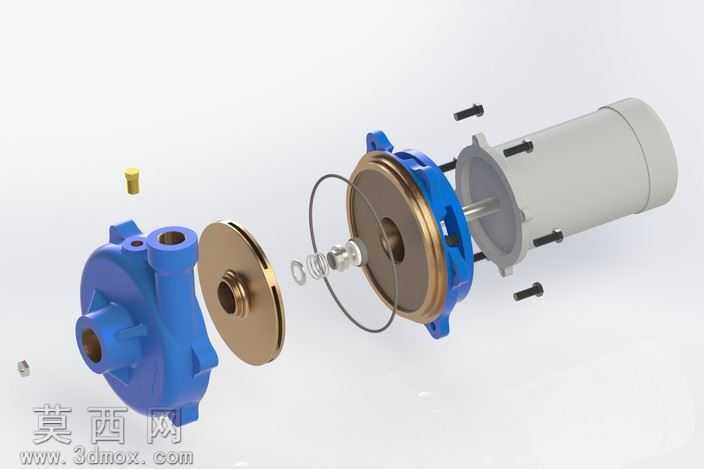

本作品为卧式直联离心泵的完整三维结构设计，建模过程严格遵循离心泵实际生产的尺寸规范与装配逻辑，采用自底向上的建模思路完成全零件搭建与整机装配。首先针对泵体过流部件进行参数化建模，精准还原蜗壳流道的渐扩曲面形态、进出口法兰的连接尺寸、叶轮安装腔的定位结构，建模过程中对泵体的壁厚过渡、安装支脚的加强筋结构、密封件安装槽的细节特征进行了精细化处理，保证模型结构与实际工业产品的工艺要求一致。泵头部分的叶轮、密封组件、紧固件均按照实际装配关系完成配合，叶轮的叶片曲面采用放样特征生成，还原了离心泵叶片的扭曲形态，进出口的连接螺纹孔、定位销孔特征完整，泵体表面的放水螺塞、铭牌安装位等细节均做了还原，保证结构的完整性。驱动端的电机部分采用简化但结构准确的建模方式，还原了电机壳体的圆柱形态、端盖的连接结构、输出轴与泵体的配合定位，准确呈现直联离心泵泵头与电机直连的紧凑结构特点，整机装配过程中严格校验了各零件的同轴度、配合间隙，避免出现干涉问题。材质与渲染方面，泵体过流部件采用蓝色铸铁材质表现，还原工业水泵常用的涂漆外观，金属接头部分赋予黄铜金属材质，呈现进出口连接部位的金属质感，电机壳体采用哑光灰色金属漆材质，区分不同部件的材质差异；渲染过程中调整了环境光与反射参数，清晰呈现泵体曲面的过渡细节、各部件的装配层次，让模型整体视觉效果贴近真实工业产品的实物状态。设计过程中充分考虑了离心泵的实际结构逻辑，对泵体与电机的连接法兰、密封腔的位置、轴承位的结构都做了准确还原，既保证了模型外观的辨识度，也完整呈现了卧式直联离心泵的内部装配关系与外部结构特征，可用于离心泵结构认知、装配演示、相关产品设计参考等场景。
