载重车辆鼓刹式驱动车桥总成三维设计

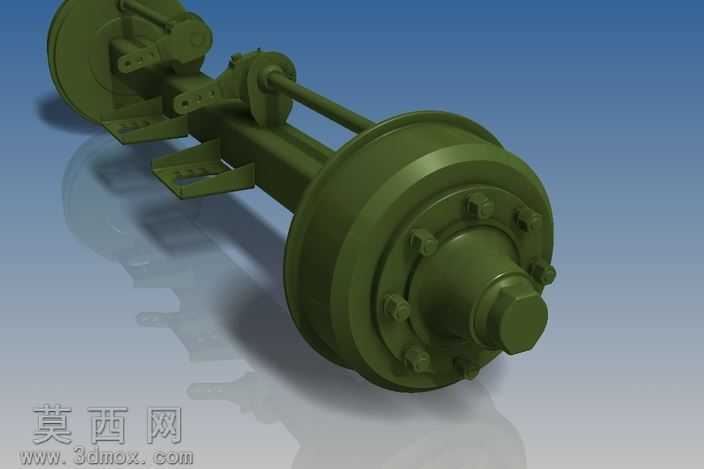

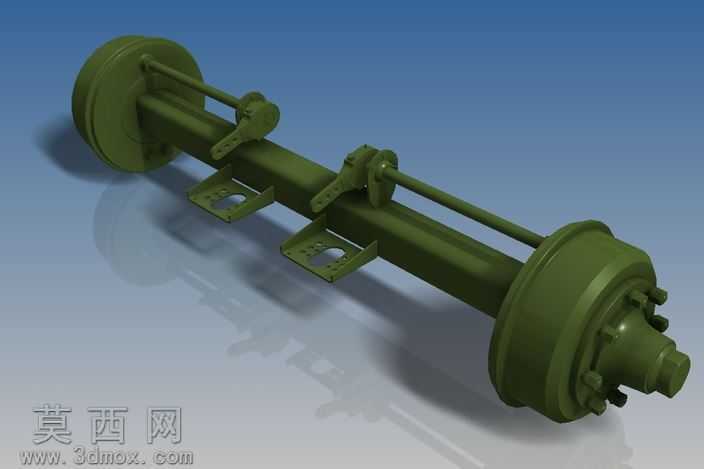

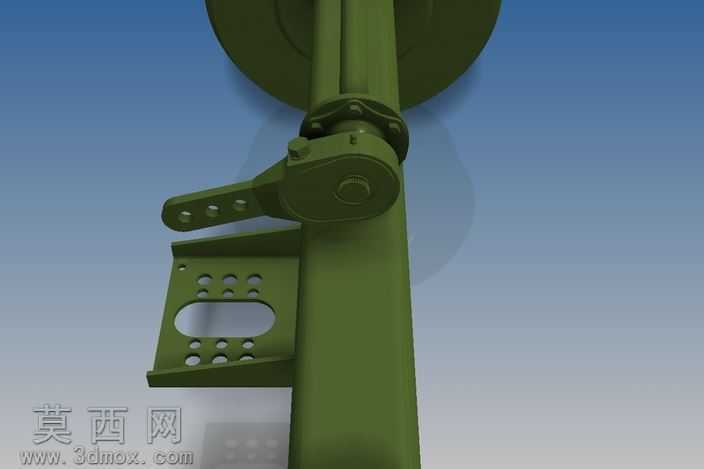

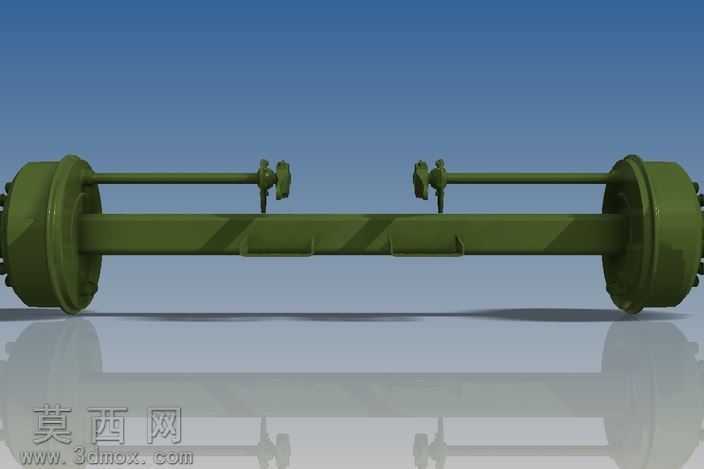

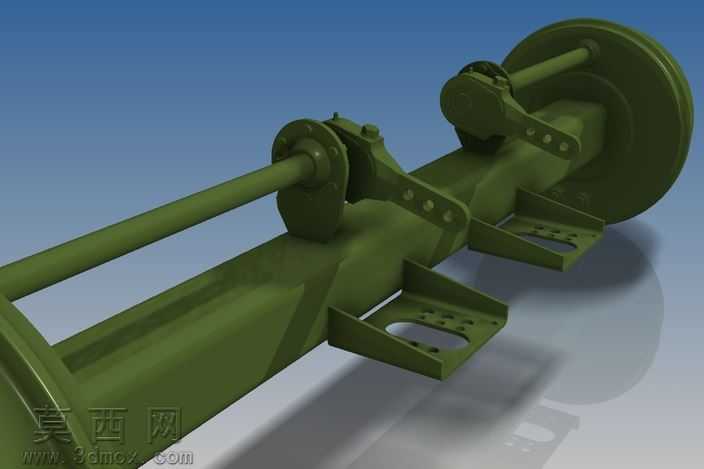

本模型为载重车辆配套的鼓刹式驱动车桥总成，建模过程严格遵循商用车车桥的实际设计规范，在三维建模软件中先完成整体基准轴与桥壳主体的草绘定位，通过拉伸、旋转特征生成桥壳的基础管状结构，再对桥壳两端的轮毂安装位、制动鼓配合轴颈做精准的尺寸约束，保证各装配位的同轴度公差符合机械设计要求。模型完整还原了鼓式制动器的全部结构细节，包括制动鼓的环形腔体、制动蹄的弧形摩擦面、制动凸轮轴的偏心结构、回位弹簧的安装挂点，以及制动调整臂的铰接结构，每一处铰接位置都预留了合理的装配间隙，可直观展示制动动作的运动逻辑。桥壳中部的推力杆安装支座、钢板弹簧安装座均通过凸台、切除特征完成细节建模，安装座上的螺栓孔位按照实际装配的孔距标准做阵列排布，支座与桥壳主体的焊接过渡位置做了平滑的圆角处理，还原真实焊接构件的结构特征。材质渲染阶段，整体采用军绿色哑光金属漆材质模拟车桥成品的涂装效果，对制动鼓的摩擦面、轴颈配合面单独赋予金属原色的半光泽材质，区分加工面与涂装面的视觉差异，场景内添加柔和的环境漫反射光与定向投影，让模型的结构轮廓、装配层次清晰呈现，各部件的遮挡关系明确。设计过程中优先保证结构的完整性与装配合理性，将车桥拆分为桥壳、轮毂、制动鼓、制动蹄、调整臂、安装支架等多个独立可拆分的零部件，每个零部件都保留独立的建模特征树，可支持后续的结构修改、工程图导出与运动仿真，完整复现了载重车桥从桥壳主体到附属安装结构、制动组件的全部设计细节，能够直观展示鼓刹车桥的整体构造与装配关系，可用于车辆结构教学、车桥方案设计参考等场景。
