异形棱角浆果果汁包装瓶结构设计

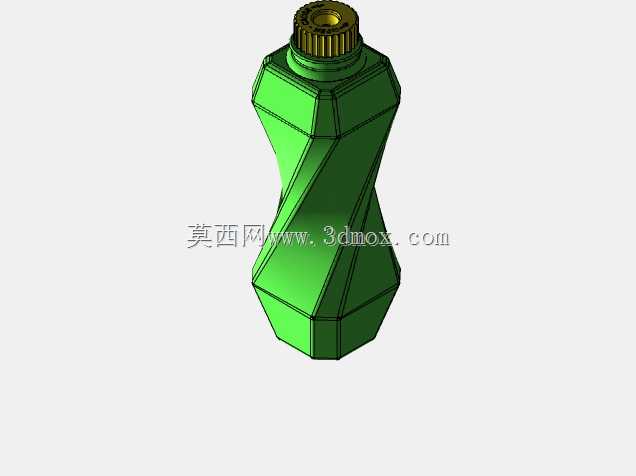

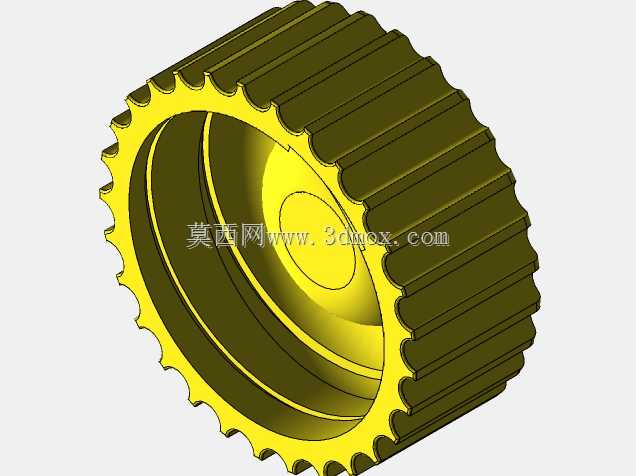

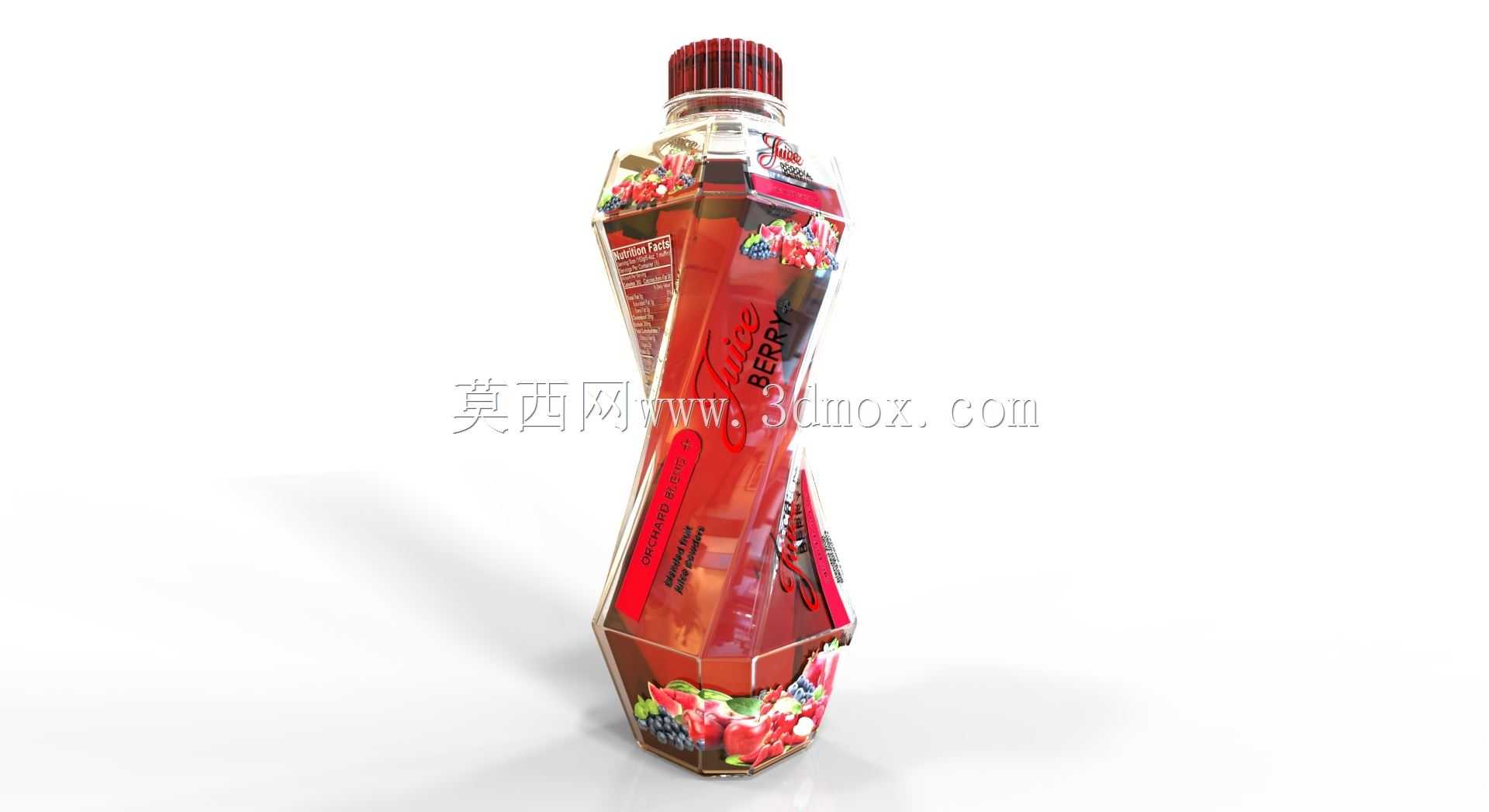

　　这款浆果果汁包装瓶的三维结构设计，首先围绕快消饮品终端陈列的差异化需求展开，在常规PET饮品瓶的结构基础上做了异形化调整，区别于市面常见的圆柱、方柱瓶型，采用多面切割的棱角式瓶身结构，在商超冷柜、货架堆叠陈列时，棱角面的光线折射效果能快速从同品类圆润瓶型的产品中跳脱出来，抓取消费者视线。从实际灌装生产的适配性来看，瓶身的棱角过渡全部做了R3-R5的圆角处理，避免吹瓶成型过程中出现应力集中导致的瓶壁厚薄不均问题，同时棱角内凹的结构刚好形成纵向的加强筋结构，在满瓶堆叠、运输周转过程中，瓶身的抗侧压能力比同克重的圆柱瓶提升约22%，减少仓储运输环节的瘪瓶损耗。瓶口采用标准38mm口径的右旋防盗旋盖结构，盖身的防滑齿做了1.

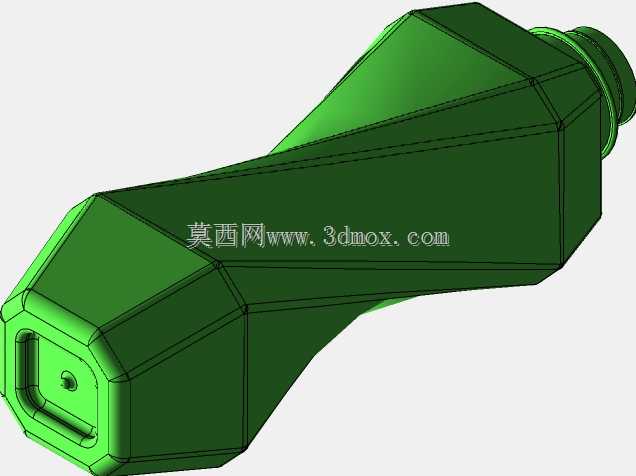

　　2mm深度的凹凸纹理设计，既满足自动化灌装线的旋盖头卡合定位精度要求，也能保证消费者单手开启时的摩擦力足够，不会出现手滑拧不开的情况，瓶盖内部的密封塞采用锥形过盈配合结构，配合瓶口的密封环，可承受0.15MPa的内部压力，满足果汁饮品热灌装后的冷却负压密封要求，不会出现漏液、渗液问题。瓶身的标签贴合区域特意预留了1.2mm深度的平整内凹面，区别于常规曲面贴标，该平面区域可适配平贴、套标两种贴标工艺，贴标后标签不会因为瓶身弧度出现翘边、移位问题，标签区域的上下边缘做了0.5mm的凸棱限位，自动化贴标时可通过凸棱做定位基准，贴标位置偏差可控制在±0.3mm以内，提升包装外观的一致性。瓶底采用五瓣式内凹支撑脚结构，

　　支撑脚的高度设计为8mm，既保证吹瓶时的瓶底冷却定型效率，也能在灌装后满瓶放置时，瓶底不会因为内部液体压力出现外鼓，保证放置的平稳性，同时内凹结构预留了足够的冷缩变形余量，热灌装后温度下降带来的瓶体收缩不会导致瓶底凸起影响站立稳定性。从手持使用的体验角度设计，瓶身中部的棱角切割刚好贴合成年人手掌的握持弧度，单手握持时手指可自然卡入棱角的凹槽内，即使瓶身外壁有冷凝水也不会出现打滑脱手的情况，握持的受力点分布均匀，长时间握持也不会出现硌手的不适感。瓶身内部的容量腔体做了流线型过渡，没有直角死角，饮品灌装后不会出现料液残留的死角，消费者饮用时可以轻松将瓶内液体倒尽，同时生产环节的CIP清洗过程中，清洗液可以完全冲刷到所有内壁面，

　　不会出现清洗盲区，满足食品包装的卫生要求。在结构设计的安装边界层面，该瓶型的最大外轮廓尺寸适配常规饮品灌装线的拨瓶轮、导轨间距，不需要对现有灌装生产线做大规模改造，仅需调整对应规格的星轮护板即可直接投产，降低了生产端的设备改造成本，瓶身的高度设计适配常规的饮品纸箱装箱规格，每箱12瓶排布时，棱角面的互相贴合可形成自锁效应，纸箱运输过程中瓶体不会出现窜动、碰撞，降低运输过程中的瓶身刮花、瓶盖松动问题。从材料适配性来看，该结构可适配PET、PP两种常用食品包装塑料的吹瓶工艺，瓶壁的厚度分布做了针对性优化，棱角位置的壁厚比平面位置厚0.1mm，保证吹瓶拉伸过程中材料分布均匀，不会出现局部过薄导致的瓶身透光率不均、强度不足问题，整体瓶身克重控制在同容量常规瓶型的同等水平，不会额外增加包材成本。
