机械传动用导向臂结构三维设计

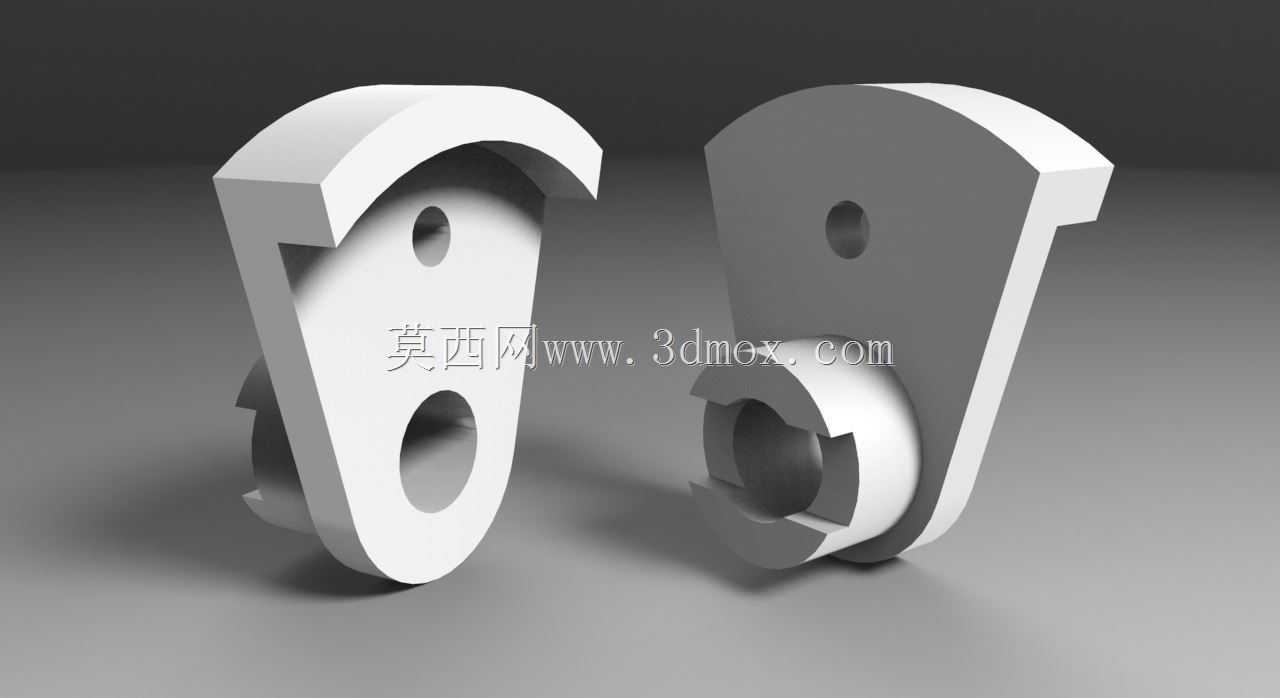

　　在各类需要做往复直线运动、摆动导向的机械传动场景中，导向臂是承担运动轨迹约束、载荷传递的核心构件，常见于轻工自动化输送线的工件换向机构、小型工程机械的执行端联动结构、专用设备的进给导向单元中，其结构合理性直接决定整套机构的运动精度与运行寿命。这款导向臂采用分体对称式结构设计，主体为带弧形限位端的板状支撑结构，板身开设两个同轴度要求较高的安装孔位，其中靠近弧形端的小孔为铰接定位孔，用于将导向臂整体铰接在设备的固定机架座上，作为整个构件的摆动回转支点，孔位内壁设计有均匀的接触承压面，可适配标准圆柱销或者铰接轴的装配，装配后可绕支点完成设定角度范围内的往复摆动；板身下部的大尺寸孔位为联动连接孔，用于对接驱动连杆或者执行端负载，

　　孔位外侧设计有带缺口的轴套式凸台结构，该凸台一方面可增加孔位的接触配合长度，降低铰接处的接触比压，减少长期运行后的磨损量，另一方面凸台上的缺口可用于安装轴端限位卡簧或者紧定螺钉，避免联动轴在往复摆动过程中出现轴向窜动，保障传动过程的稳定性。导向臂上端的弧形限位结构是整个构件的功能核心，弧形面的曲率半径根据实际运动行程的极限位置做匹配设计，当导向臂摆动到行程极限位置时，弧形面会与设备上配套的限位挡块形成面接触，避免硬碰撞带来的结构冲击，同时弧形过渡的结构可有效降低应力集中系数，在承受交变载荷的工况下减少结构开裂的风险。从安装边界来看，这款导向臂的主体板厚采用等厚度设计，适配常规的机械加工下料工艺，

　　两个安装孔的中心距是整个构件的核心安装尺寸，直接决定联动机构的传动比与运动行程，设计时需要根据配套机构的运动学仿真结果做精准校核，铰接支点孔的中心到弧形限位端面的距离决定了导向臂的最大摆动角度，下部联动孔的凸台突出高度需要与配套连杆的安装槽宽度做匹配，保证装配后连杆与导向臂板面无干涉，摆动过程中无卡滞。在实际选型应用时，若用于轻载高速的自动化设备场景，可选用铝合金材质做阳极氧化处理，降低构件自身重量，提升机构响应速度；若用于中载的工程机械联动场景，可选用45号钢做调质处理，孔位配合面做高频淬火提升耐磨性能，装配时铰接支点处需要配套自润滑衬套，减少日常维护的润滑频次，联动孔处的连接轴需要做轴向限位，

　　避免长期交变载荷下出现轴件脱出的故障。整个导向臂的结构没有冗余的设计特征，所有曲面与孔位均服务于运动导向与载荷传递的核心功能，板身的轮廓过渡均采用圆角处理，既避免了加工过程中的应力集中，也减少了装配过程中尖锐棱边带来的操作风险，对称式的分体结构可分别适配左右两侧的安装工位，无需单独开发镜像模具或者加工工装，降低了批量生产的制造成本，在实际装配调试时，可通过调整铰接支点处的轴套间隙，控制导向臂摆动的阻尼感，保障整个传动机构运行平稳无异常晃动。
