摩托车EFI电箱壳体钣金结构设计

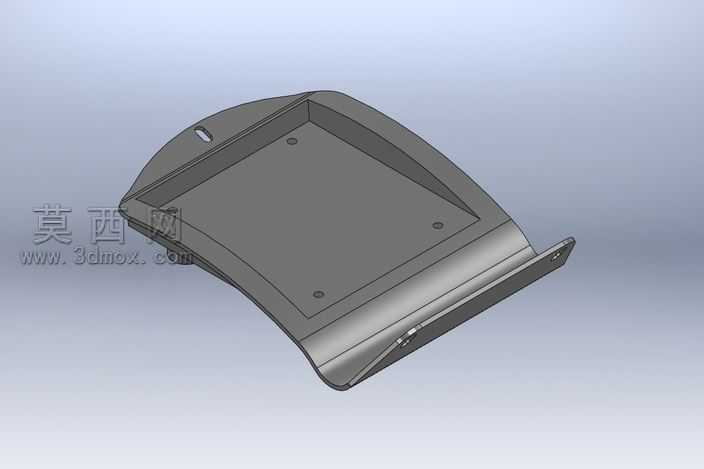

本作品为摩托车配套的EFI电箱壳体三维模型，采用SolidWorks软件完成全参数化建模设计，建模过程严格遵循钣金件设计规范，从基础草图绘制开始，先绘制壳体的主体轮廓基准，通过基体法兰特征生成壳体的基础承载面，再依次通过边线法兰、褶边、成型工具等钣金特征完成侧边翻边、安装支耳、定位孔位的细节构建，所有折弯半径、折弯扣除参数均匹配常规冷轧钢板钣金加工的工艺要求，确保模型可直接导出展开图用于下料生产。模型外观采用哑光深灰金属材质渲染，还原了钢制钣金件经喷塑处理后的真实质感，渲染过程中调整了环境光遮蔽参数，清晰呈现出壳体曲面过渡、折弯转角、安装孔位的细节特征，壳体表面预留的四个圆形安装孔位位置精准，可直接匹配电控元件的安装固定需求，侧边延伸出的带孔支耳用于将电箱整体固定在摩托车车架对应位置，顶部的挂孔可辅助装配时的临时定位。设计过程中充分考虑摩托车使用场景的防护需求，壳体采用带弧形过渡的围边结构，既可以提升壳体整体结构强度，避免车辆行驶过程中震动导致壳体变形，又能形成半包围的防护空间，减少泥水、灰尘对内部EFI电控元件的侵蚀，壳体的曲面弧度经过多次调整，既适配摩托车对应安装位置的空间布局，避免与周边零部件发生装配干涉，又兼顾了外观的流畅性，与摩托车整体造型风格协调统一。建模时对所有边角做了圆角过渡处理，避免锐边在装配和使用过程中造成划伤，同时也能减少钣金加工时的应力集中问题，提升零件的耐用性，整个模型的特征树逻辑清晰，参数可编辑，可根据不同车型的安装需求快速调整尺寸、孔位位置和壳体轮廓，适配不同排量、不同型号摩托车的EFI系统安装需求，为摩托车电控系统的防护结构设计提供了可直接复用的三维参考方案。
