可变螺距圆柱螺旋弹簧三维结构设计

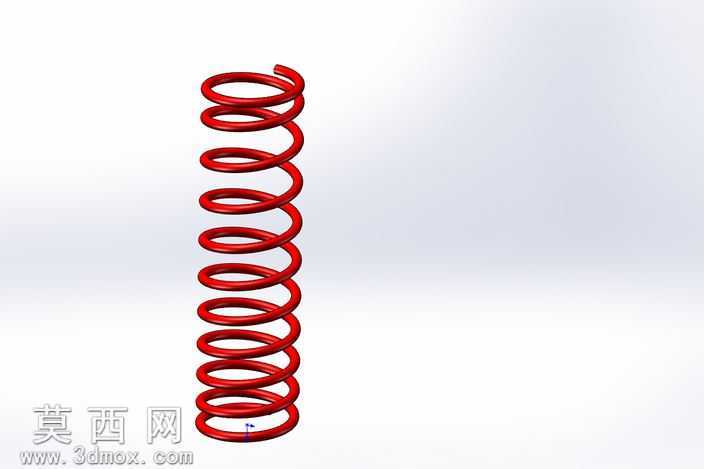

本作品为可变螺距圆柱螺旋弹簧的三维参数化设计模型，建模过程依托三维机械设计软件完成，整体采用扫掠特征作为核心建模逻辑，首先绘制弹簧两端的同心定位基准圆，确定弹簧的公称外径与中径参数，再通过螺旋线生成工具定义变螺距轨迹：在弹簧上下两端的支撑圈段，设置螺距与弹簧丝直径相等，保证端部并紧磨平的结构符合通用弹簧的安装要求，中间有效圈段则根据变刚度需求设置渐变螺距参数，让弹簧在不同压缩行程下呈现非线性的弹力特性，匹配特殊工况下的缓冲、减震需求。建模过程中对螺旋线的起始角度、过渡段螺距变化率做了平滑约束，避免扫掠生成弹簧丝时出现曲面扭曲、曲率突变的问题，弹簧丝截面采用标准圆形轮廓，沿螺旋轨迹全程保持法向对齐，保证丝径尺寸均匀一致，无局部变形、壁厚不均的建模缺陷。材质渲染阶段选用弹簧钢常用的氧化处理红色漆面效果，赋予模型高光泽度的金属漆面材质，调整环境反射参数让弹簧表面呈现均匀的高光过渡，清晰展现每一圈簧丝的轮廓边界与螺旋走向，同时在弹簧下端添加基准坐标系标识，明确模型的安装定位基准。结构设计上严格遵循可变螺距弹簧的设计规范，两端并紧圈长度各占总圈数的四分之一，有效圈的螺距从两端向中间逐步递增，既保证弹簧受压时端部不会出现应力集中，也让中间段在大变形量下不会发生圈间碰擦，整体模型的参数可直接编辑修改，调整丝径、外径、总圈数、各段螺距参数即可快速生成不同规格的变螺距弹簧，可直接用于机械结构的虚拟装配、运动仿真验证，也能为后续的弹簧力学性能分析、工程图纸输出提供精准的三维模型基础，适配需要非线性弹性刚度的减震、压紧、储能等机械应用场景。
