便携式型材切割支撑作业台结构设计

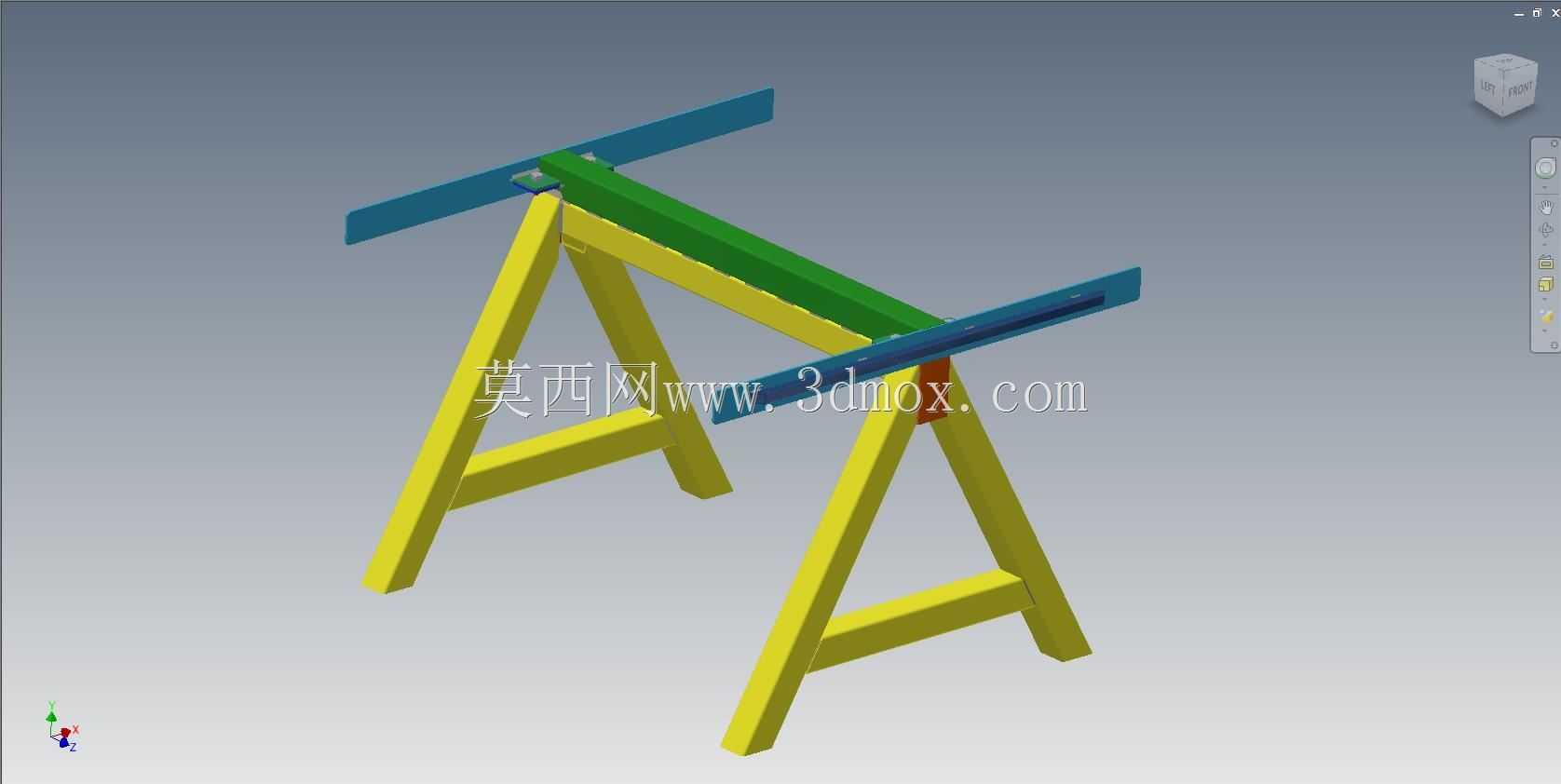

　　这款切割支撑作业台的设计，最初是针对现场型材加工作业中，长料悬空切割易出现切口偏斜、型材晃动导致锯片崩损的痛点展开的，在钢结构安装现场、装修施工工地、小型五金加工门店这类没有固定大型切割工位的场景里，这类可快速架设的支撑台能直接替代临时堆砌的砖块、木架，为型材切割提供稳定的支撑基准。从结构组成来看，整体采用A字型支腿作为主要承力结构，两支腿张开后形成稳定的三角支撑面，无需额外打膨胀螺栓固定地面，仅依靠自身结构与地面的摩擦力即可承载常规型材的重量，单台支撑额定承载可覆盖日常施工中常见的方管、角铁、轻型槽钢等型材的切割作业需求，支腿采用等边角钢焊接成型，截面选型经过受力校核，在满负载状态下支腿的最大挠度控制在1mm以内，

　　避免切割过程中支撑面下沉导致的切口错位。顶部的支撑横梁采用槽型截面设计，既可以承托平直放置的型材，槽型结构的侧边还能对型材的侧向位移起到限位作用，切割时型材不会向两侧滑移，横梁上预留的可调式挡块安装位，可根据切割型材的截面尺寸快速调整挡块位置，适配不同规格的型材定位需求，挡块采用快拆结构，无需额外工具即可手动调整位置，适配现场快速换型的作业节奏。两侧延伸的辅助支撑臂是针对长尺寸型材设计的，当切割6米以上的长型材时，单台支撑台无法覆盖型材的全长，容易出现型材端部下垂导致的切割角度偏差，两侧伸出的支撑臂可将支撑跨度拓展一倍以上，支撑臂上设置有防滑胶垫，避免光滑的型材表面在支撑臂上滑动，

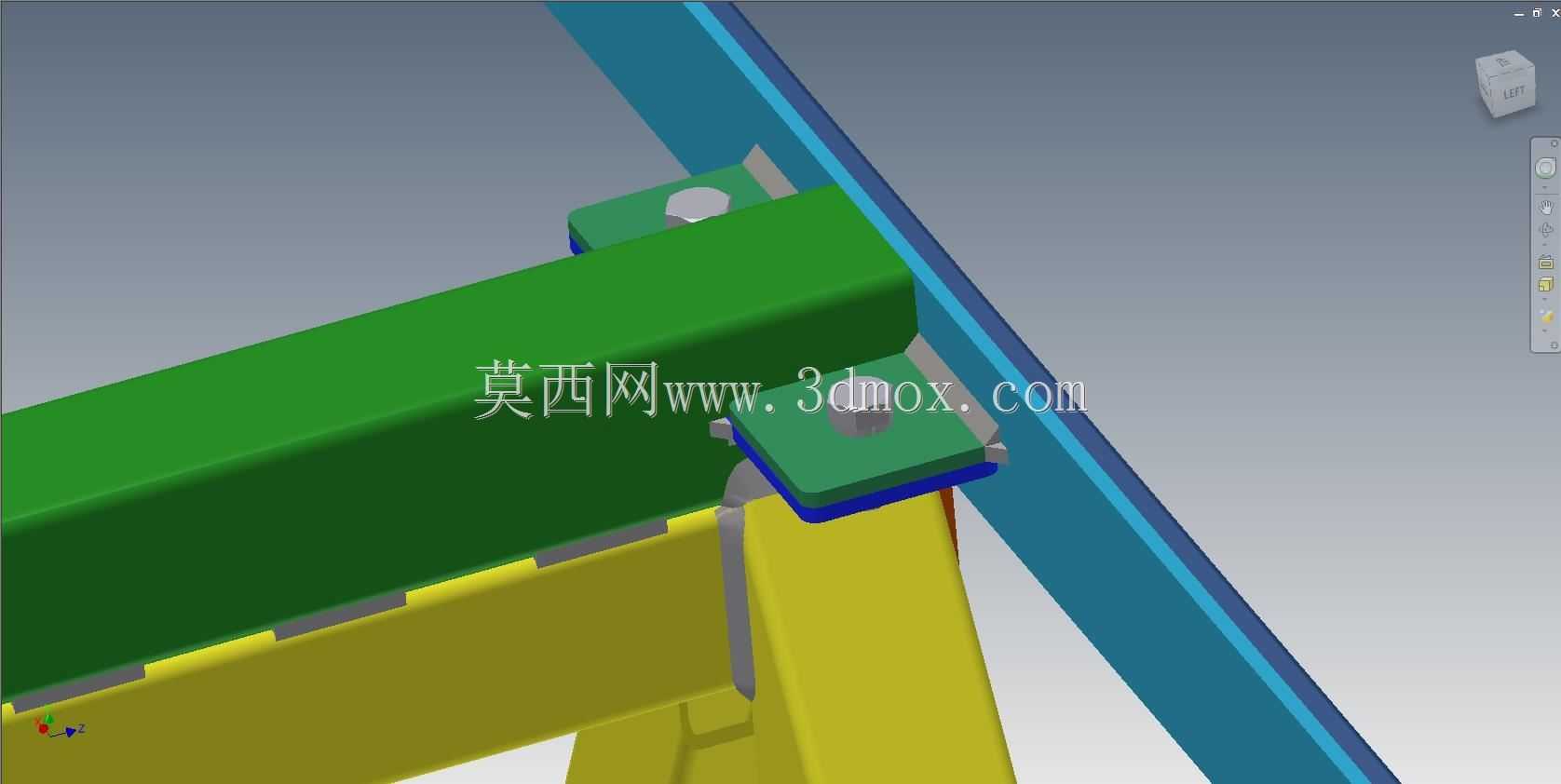

　　同时胶垫的缓冲作用可减少切割时产生的振动传递到支腿结构，降低整体作业的晃动量。从安装边界来看，这款支撑台收拢状态下的截面尺寸与普通木工锯的收纳尺寸接近，可直接放入施工工具车的储物舱内，单人即可完成搬运与架设，架设完成后的作业高度符合人体工程学设计，操作人员站立作业时无需过度弯腰，长时间切割作业的疲劳度更低，支腿底部设置有防滑脚垫，在水泥地面、瓷砖地面甚至平整的泥土地面上都能保持稳定，不会出现支腿打滑移位的情况。设计过程中特意规避了复杂的连接结构，所有转动铰接点都采用防松螺栓连接，日常使用无需频繁维护，铰接点的间隙经过严格控制，既保证支腿可以顺畅张开收拢，又不会出现旷量导致的支撑不稳，整体焊接部位都做了焊渣清理与圆角打磨，

　　避免现场搬运时划伤操作人员。在实际使用场景中，这类支撑台不仅可以配合型材切割机使用，还可作为现场管材套丝、小型工件钻孔的临时作业支撑，通过调整支撑臂的伸出长度，可适配不同长度工件的支撑需求，当多台支撑台配合使用时，还可组成长型材的连续支撑线，满足批量型材切割的作业需求，相比固定式的切割工作台，这款可移动的支撑台无需固定安装位置，可跟随作业点的移动随时转移，尤其适合多点位流动作业的施工场景。结构设计时充分考虑了现场作业的粗暴使用工况，所有承力部位都做了加强处理，即使受到轻微的碰撞也不会出现结构变形，表面采用喷塑处理，在户外潮湿环境下使用也不易生锈，延长了工装的使用寿命，支腿的张开角度经过反复优化，既保证了支撑的稳定性，又不会因为张开角度过大导致占用过多的作业空间，在狭小的施工空间内也能正常架设使用。
