工业生产用不锈钢储料导料料斗结构

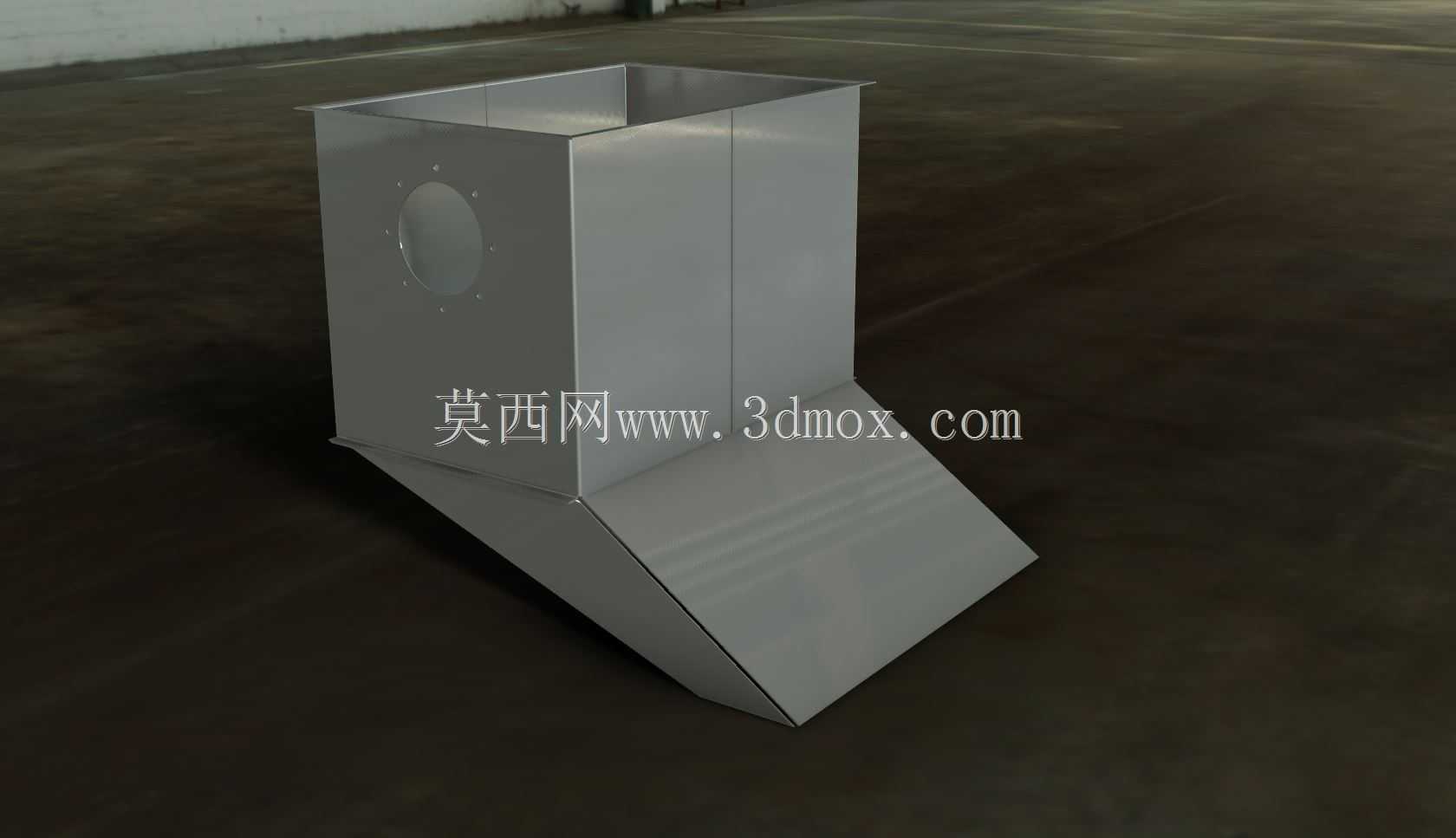

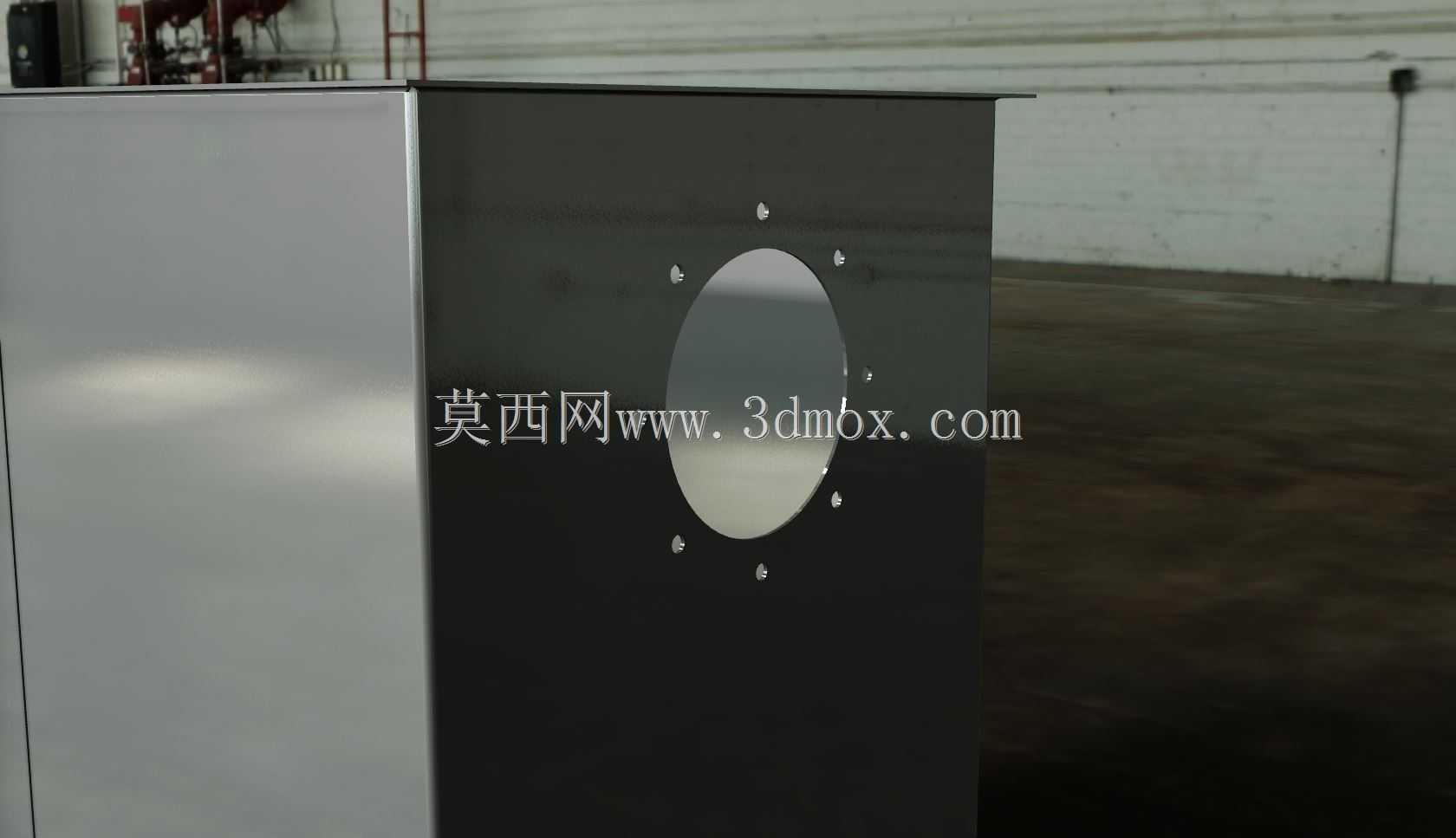

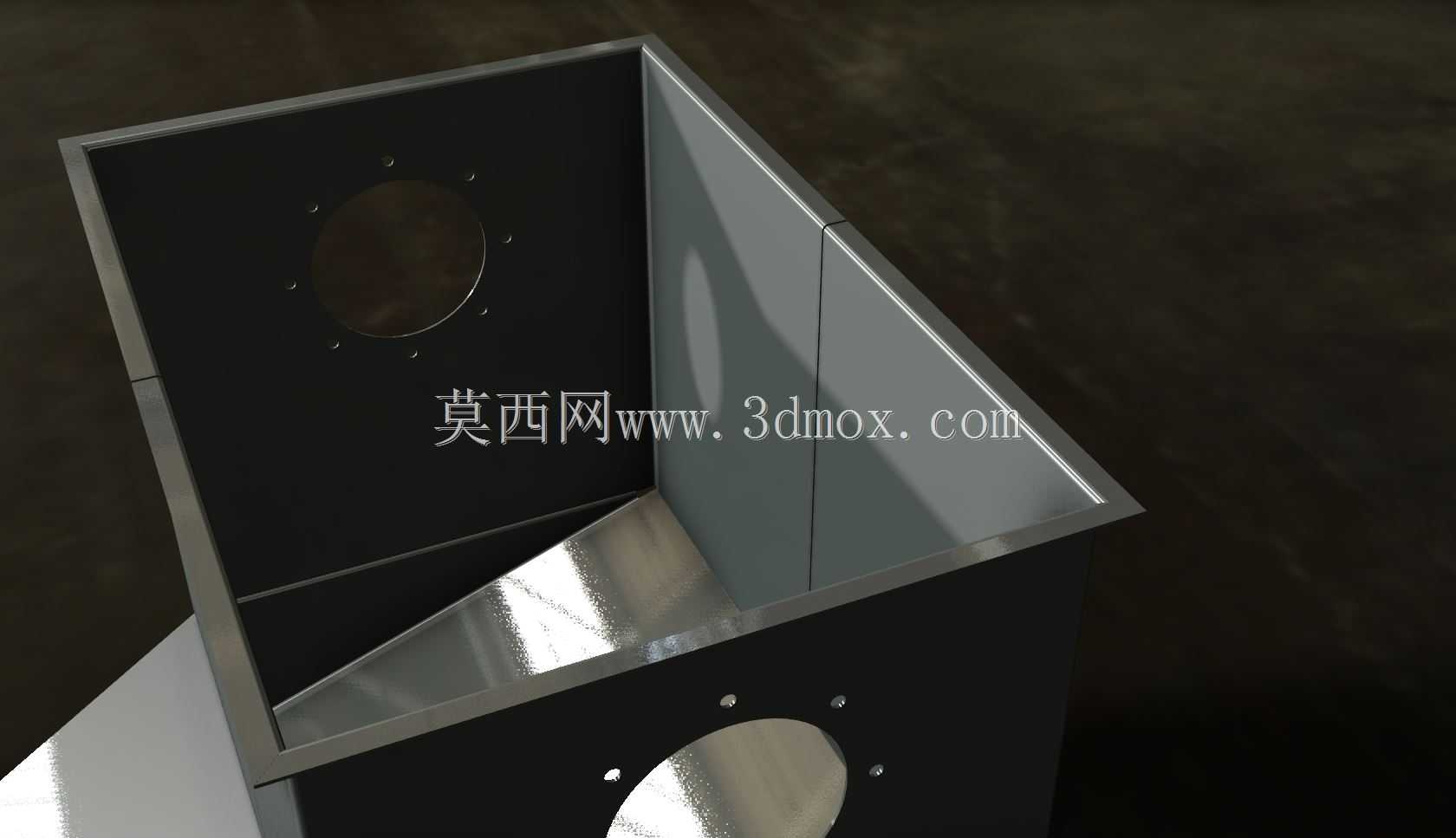

　　这款不锈钢料斗主要应用于粉体、颗粒状物料的中转输送环节，常见于食品加工、精细化工、医药生产等对物料接触部分有卫生要求的生产线中，作为上游储料设备与下游计量、输送、加工设备的衔接部件，承担物料暂存、导流、均匀给料的作用，避免物料在输送衔接处出现架桥、堵料、撒漏的问题。从结构设计来看，整体采用薄壁不锈钢板材折弯焊接成型，主体为上宽下窄的渐变腔体结构，上部敞口边缘做了外翻折边处理，一方面提升薄壁腔体的整体刚性，避免长期受物料挤压出现侧壁变形，另一方面折边结构可作为与上部出料设备对接的安装定位面，安装时可在折边处加装密封胶条，减少粉尘外溢。侧壁开设的圆形法兰接口为侧向出料口，接口周围均匀布置的安装孔用于对接后续的输送管道或者给料设备，

　　孔位的排布公差控制在±0.2mm以内，保证对接时的同轴度，避免出现安装错位导致的密封失效问题。设计过程中首先根据物料的安息角确定腔体的倾斜角度，针对常见的颗粒类物料，侧壁倾斜角度设置为62度，大于多数工业颗粒物料的安息角，保证物料能够依靠自重顺利下滑，不会在侧壁积料；针对流动性较差的粉体物料，该角度也能减少物料附着的概率，若用于粘性物料输送，还可在侧壁加装振动电机辅助落料，接口位置的加强结构也能承受振动带来的交变载荷，避免焊缝开裂。料斗的整体安装边界需要结合生产线的布局确定，上部敞口的尺寸匹配上游设备的出料口尺寸，下部或者侧向出料口的通径匹配下游输送设备的进料能力，整体高度根据生产线的落差要求调整，

　　安装时可通过上部折边的安装孔吊装固定，也可在腔体外部加装支撑角铁做落地式支撑，支撑点的位置避开焊缝区域，选择在板材折弯的加强筋位置，避免长期承重导致焊缝受力开裂。焊接工艺上采用氩弧焊连续焊接，所有与物料接触的焊缝都做打磨抛光处理，表面粗糙度达到Ra0.8以上，避免焊缝处的凹凸结构残留物料，满足卫生级生产的清洁要求，外部焊缝做钝化处理，提升不锈钢的抗腐蚀能力，延长在潮湿或者有弱腐蚀物料环境下的使用寿命。在实际使用场景中，这类料斗可搭配螺旋输送机、振动给料机使用，也可直接安装在包装设备的进料端，作为暂存料仓使用，不锈钢材质的特性使其能够适应频繁的水洗清洁流程，不会像碳钢料斗那样出现锈蚀污染物料的问题，整体钣金结构的重量较轻，

　　吊装安装的难度较低，后期维护也仅需要定期检查焊缝是否有磨损、密封胶条是否老化即可，维护成本较低。设计建模时需要重点关注折弯处的圆角处理，避免折弯半径过小导致板材出现开裂，同时要预留焊接变形的余量，在焊接工序前做对应的工装定位，保证焊接后各个接口的位置度符合安装要求，圆形法兰接口的平面度需要控制在0.1mm以内，保证对接时的密封性能，避免物料输送过程中出现漏粉的问题。
