商用厨房立式排烟导风结构设计

　　在商用餐饮后厨的通风排烟系统搭建中，这类立式导风排烟构件往往是容易被忽略但直接影响排烟效率的核心部件，不同于家用抽油烟机的紧凑结构，商用后厨的灶位排布分散、油烟产生量大，需要这类独立支撑的导风结构将灶台上方集烟罩收集的油烟导向主排烟管道，避免油烟在厨房上部空间淤积，影响操作环境与食品安全。从实际使用场景来看，这类构件多安装在大型食堂、连锁餐饮后厨的主灶位侧方，底部通过膨胀螺栓固定在地面或硬质操作台面，上部弧形弯头对接水平排烟支管，整体承担油烟转向输送的功能，同时自身的立式结构不需要额外吊装支架，能减少顶部吊顶的承重负荷，对于层高有限、顶部管线排布复杂的后厨空间尤为适用。

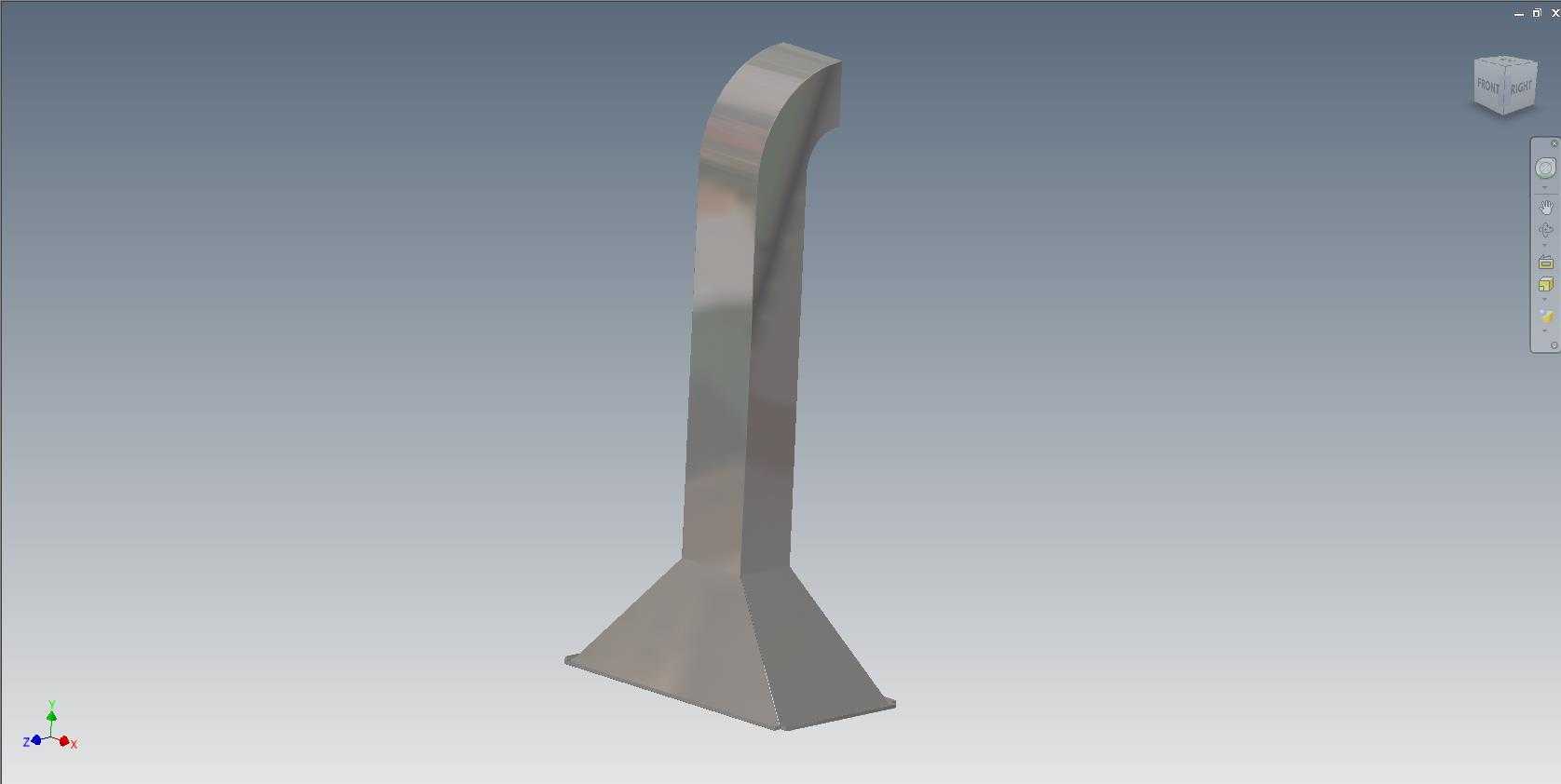

　　从功能特性上看，该结构采用渐变式方锥底座过渡到等截面立式风道，再通过顶部弧形弯头完成90度转向，这种流道设计能最大程度降低油烟输送过程中的风阻，避免直角弯头带来的紊流、噪音以及油污堆积问题。方锥底座的大截面设计一方面提升了整体结构的支撑稳定性，即使长期受到排烟风机的振动影响也不会出现倾斜移位，另一方面渐扩的流道能降低入口处的风速，让油烟中裹挟的大颗粒油滴在底座位置初步沉降，减少后续管道内的油污附着量，降低管道清理的频次。立式段采用等截面矩形风道，相较于圆形风道更贴合后厨的墙面安装需求，能紧贴墙面布置减少对操作空间的占用，同时矩形截面的钣金折弯加工难度更低，拼接焊缝更少，能减少漏烟的隐患。顶部的弧形弯头采用大曲率半径设计，转向过程中气流方向平滑过渡，不会出现局部涡流导致的风损，能有效降低排烟风机的负载，在同等排烟量要求下可以选用功率更低的风机，减少日常运营的能耗。

　　从设计思路层面拆解，整个构件优先考虑的是后厨场景的安装适配性与长期使用的可靠性，没有多余的装饰性结构，所有曲面与折角都服务于气流输送与结构稳定。底座的方锥角度经过反复校核，既保证足够的支撑接触面积，又不会因为锥度过大导致底座占用过多地面空间，四个安装孔位预留了足够的螺栓操作空间，现场安装时不需要额外加工就能直接固定。立式风道的壁厚选型匹配商用排烟系统的常规钣金厚度，既保证结构刚度，避免风机运行时产生薄壁共振噪音，又不会因为壁厚过大增加不必要的材料成本。顶部弯头的出口端预留了标准的法兰对接边，能直接和市面上通用的矩形排烟风管法兰匹配，不需要现场改制，能大幅缩短现场安装的工期。

　　关于安装边界与尺寸适配，这类构件的总高度通常匹配商用后厨的常规吊顶高度，底部固定面到顶部弯头出口的中心高度控制在2.2米到2.6米区间，能适配绝大多数餐饮门店的层高，不会出现顶部对接不上风管或者底部过高影响灶台操作的问题。底座的安装 footprint 控制在0.1平方米以内，紧贴墙面安装时突出墙面的距离不超过30厘米，不会遮挡灶台的操作空间，也不会影响后厨人员的通行。风道的截面尺寸根据对应灶位的排烟量匹配，单头主灶对应的风道截面风速控制在10m/s以内，符合商用厨房通风设计的规范要求，既能保证油烟抽吸速度，又不会因为风速过高导致噪音超标。安装时需要注意底座固定面的水平度，误差控制在2毫米以内，避免立式风道倾斜导致顶部法兰对接错位，同时风道的所有拼接焊缝都要做密封处理，防止油烟泄漏到厨房内部，长期使用过程中只需要定期打开底座预留的清油口清理沉积的油污即可，维护难度极低。
