工业设备壁挂式金属储物承载托盘结构

　　在车间工位、设备侧装、生产线旁的零散物料收纳场景里，这类壁挂式储物托盘是非常实用的附属承载构件，区别于落地式置物架，它不需要占用地面操作空间，直接依托设备侧壁、工位立柱、墙面完成固定，能把作业过程中频繁取用的小型工装、零散紧固件、操作辅料就近收纳在操作人员抬手可及的高度，减少作业过程中来回取件的无效动线，提升工位操作的连贯性。

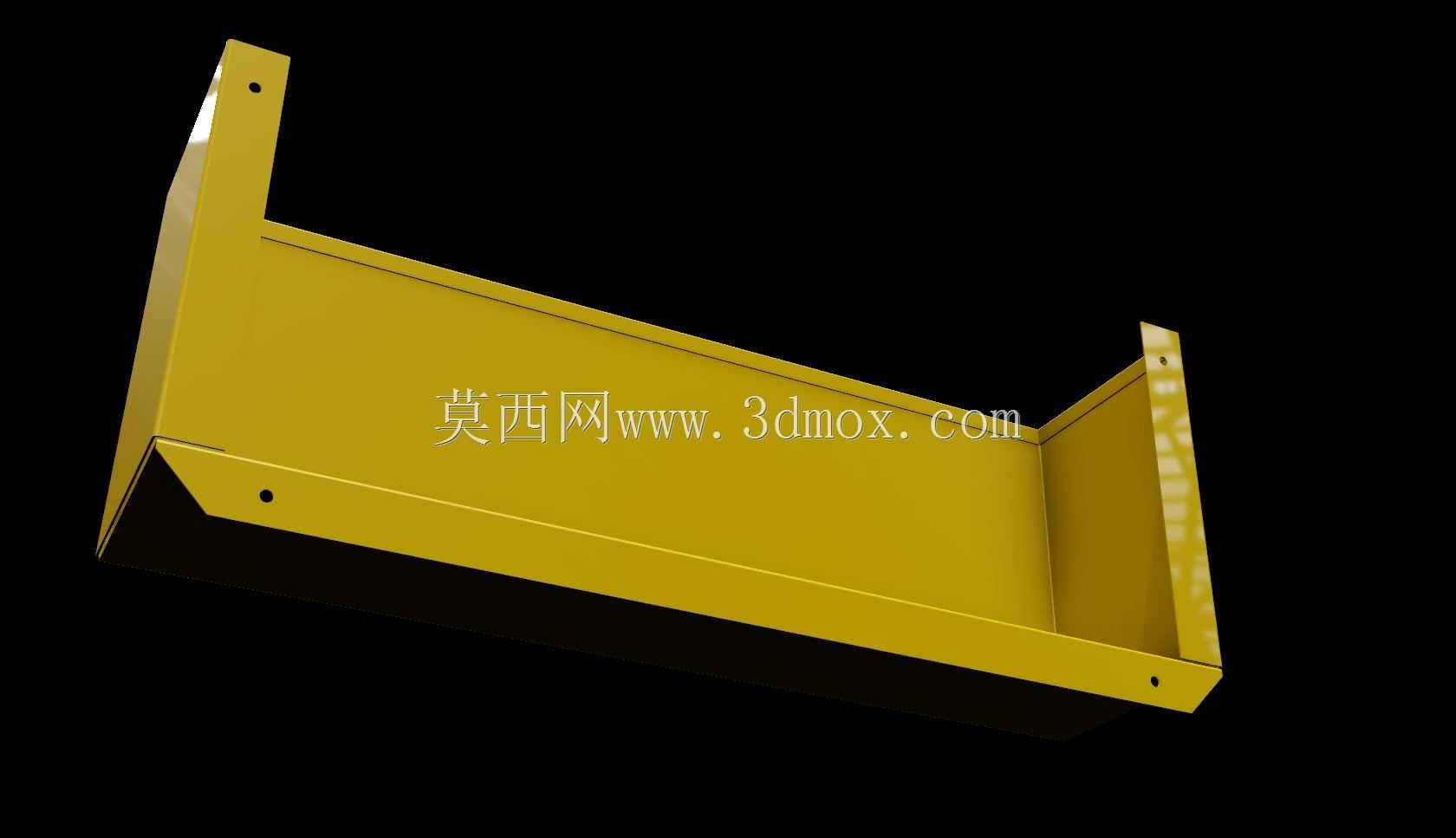

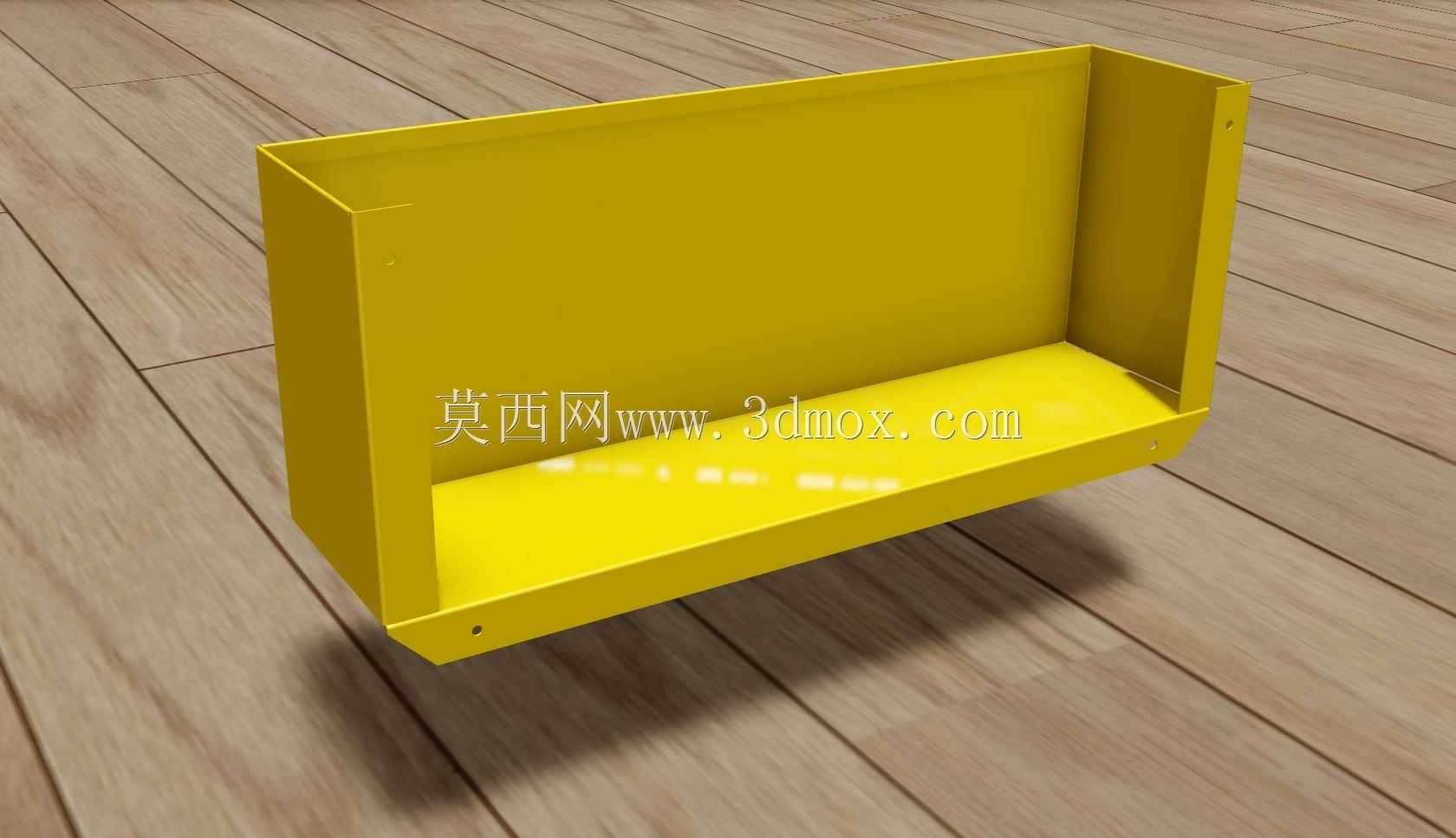

　　从结构设计逻辑来看，这款托盘采用一体化钣金折弯成型工艺，主体为敞口U型槽结构，三个侧边设置向上翻起的挡边，挡边高度经过实际使用场景验证，既不会因为挡边过高导致取放小件物料时卡手，也能避免托盘倾斜或设备运行产生振动时，放置在盘内的零散工件、工具滑落掉出。托盘的两个安装端边向外延伸出带安装孔的固定耳，固定耳与托盘主体为同一块板材折弯成型，没有额外焊接拼接的接缝，整体结构强度更稳定，不会因为长期承载出现焊缝开裂的问题。

　　安装边界方面，固定耳上的安装孔位采用等直径圆孔设计，适配常规的螺栓穿过固定，两个侧固定耳的孔位同轴度在折弯加工时就通过工装保证，现场安装时不需要额外配打孔位，只要在安装基面预先打好对应位置的安装孔，就能直接穿螺栓锁紧，安装完成后托盘承载面保持水平，不会出现倾斜撒料的情况。托盘的整体深度适配常规小型工具、零件盒的放置尺寸，不会因为盘深过浅导致物料容易掉落，也不会因为盘深过大占用过多的设备侧方操作空间，在设备旁安装时，不会干涉设备原有操作门、操作手柄的正常开合与使用。

　　功能特性上，钣金材质的托盘表面做了统一的涂装处理，能适应车间内存在少量切削液、油污的使用环境，不容易出现锈蚀掉漆的问题，日常清理只需要直接擦拭盘面即可，盘内没有多余的凸起、凹槽结构，不会积存杂物、铁屑，清理维护非常方便。托盘的承载能力经过结构校核，在满负载放置小型工装、紧固件的情况下，固定耳位置的应力集中区域也能满足长期承载的强度要求，不会出现板材变形、固定处撕裂的问题。

　　在实际产线应用中，这类托盘除了安装在生产设备侧壁，也可以固定在工位工作台的侧立面、仓储货架的立柱侧面，用来放置拣货过程中用到的扫码枪、记号笔、临时存放的小型零配件，或是设备维护时临时放置拆卸下来的小螺丝、小零件，避免小零件掉落丢失。设计过程中特意规避了复杂的拼接结构，所有折弯圆角都做了钝化处理，没有尖锐的边角，操作人员取放物料时不会被划伤，安装后突出安装基面的距离经过测算，不会成为通道旁的磕碰隐患，人员在工位旁走动时不会被突出的托盘边角刮碰到。

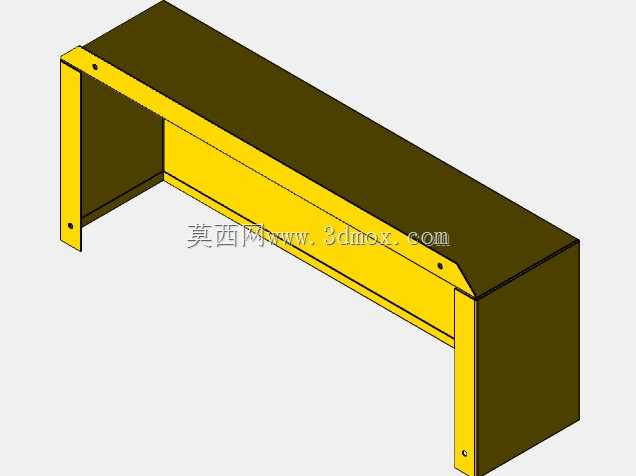

　　从建模逻辑来看，整个零件的特征全部基于钣金加工的实际工艺顺序搭建，先绘制基础平板的轮廓，再依次完成侧边挡边、安装固定耳的折弯特征，安装孔位在平板展开状态下就完成定位，确保折弯后孔位的位置度符合安装要求，所有折弯处的内R角匹配常规钣金折弯的刀具参数，不需要定制特殊刀具就能完成加工，加工成本可控，适合批量配套设备生产时作为附属配件同步加工制作。
