盘式镂空轻量化储能飞轮结构

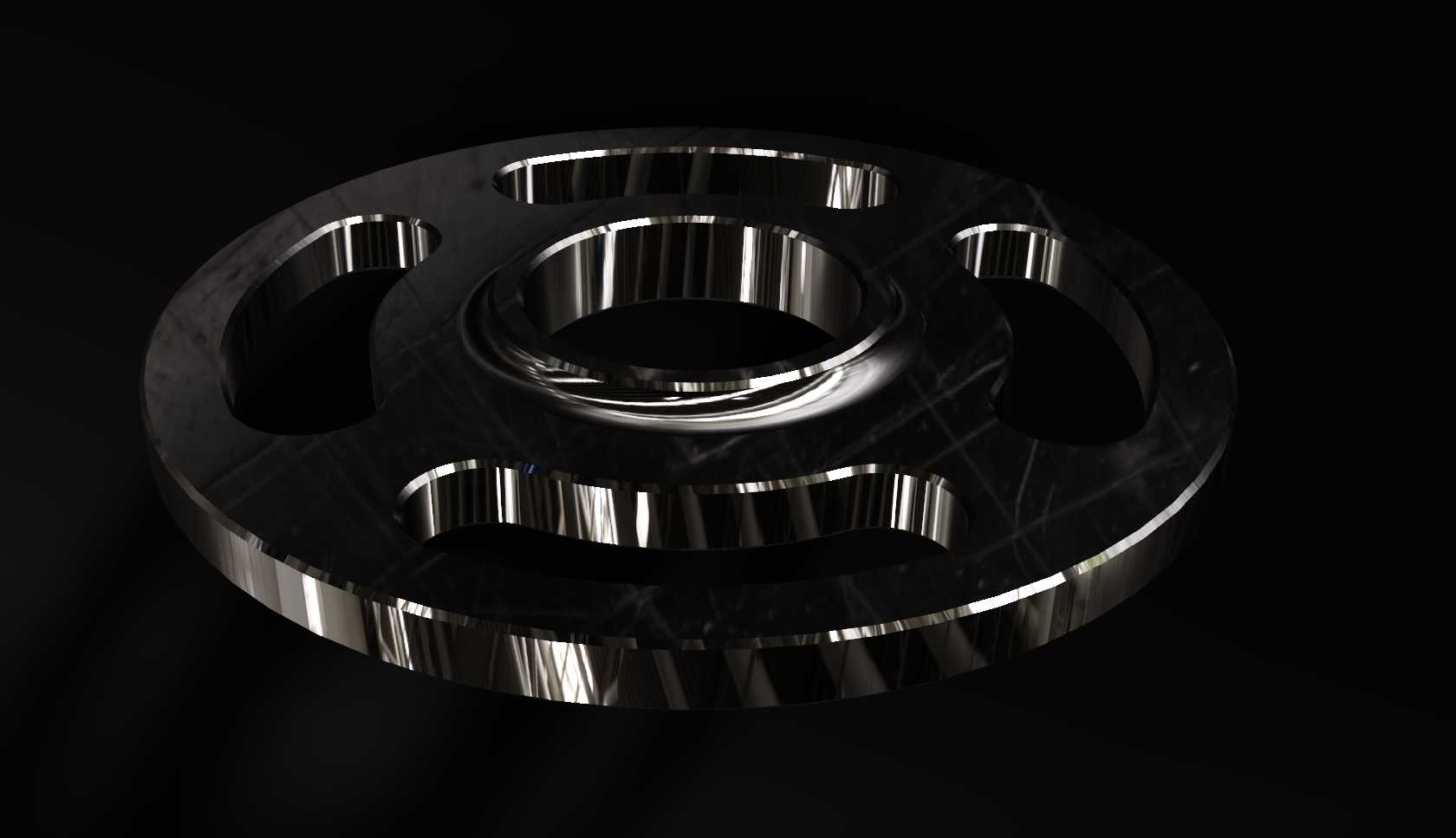

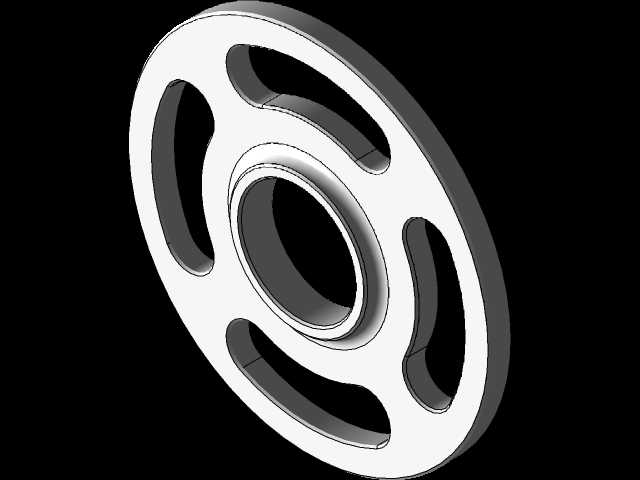

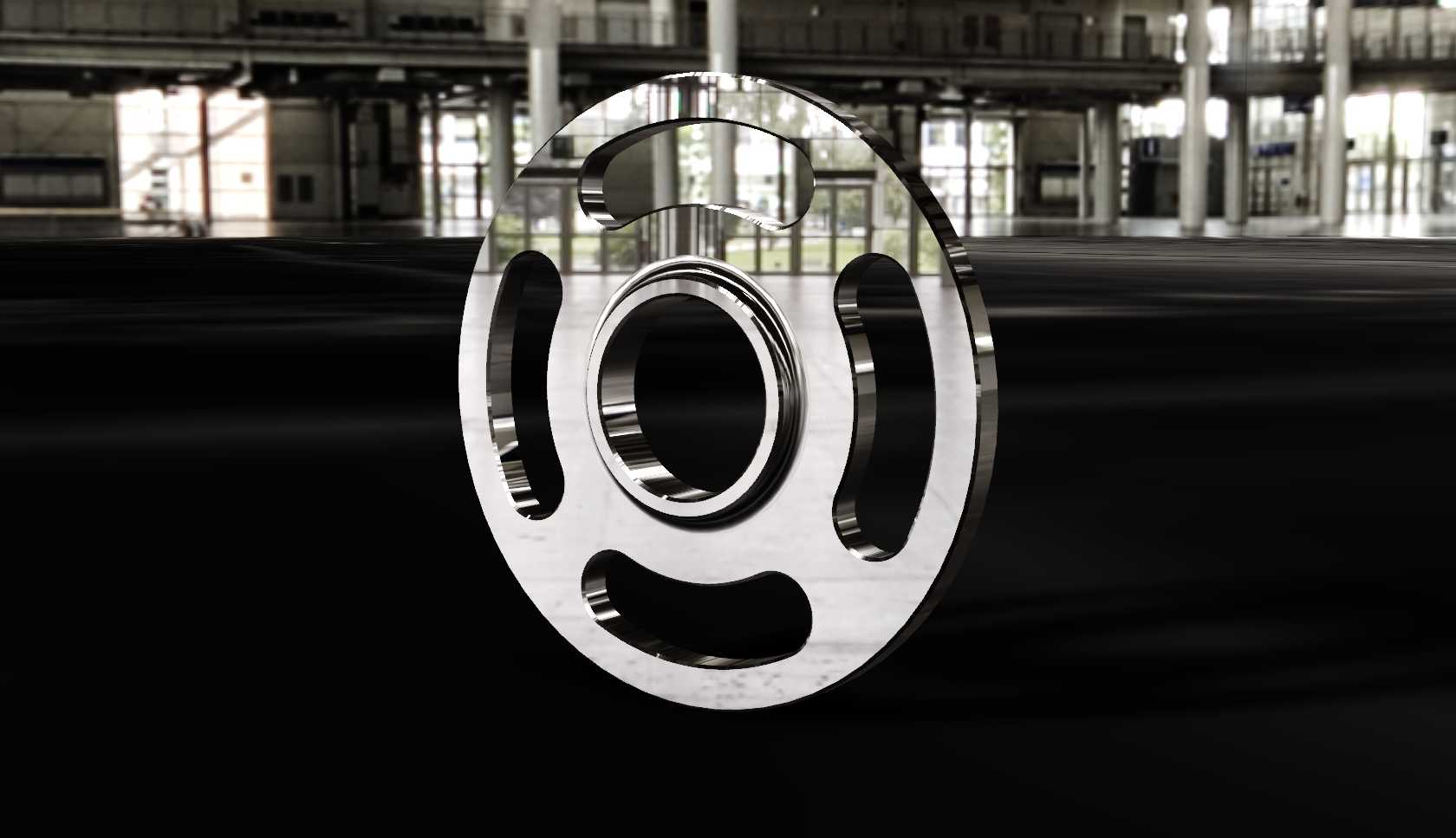

　　在常规动力传动系统的转速波动抑制场景里，飞轮始终是核心的储能稳速部件，这类盘式镂空飞轮的应用覆盖了从中小型内燃机、冲压设备主轴、试验台动力端到往复式压缩机传动端的多个工况，核心作用是通过自身转动惯量吸纳动力输出端的周期性转速波动，在负载突增的瞬间释放存储的转动动能，避免传动系统出现转速骤降、冲击载荷传递到后端精密传动件的问题。和传统实心盘飞轮不同，这款结构在轮辐区域做了对称式的镂空开槽设计，设计阶段首先要平衡两个核心指标：一是保证轮缘位置有足够的质量分布，最大化同等质量下的转动惯量——因为转动惯量和质量回转半径的平方成正比，把更多质量集中在外侧轮缘，比同重量实心盘的储能效率高出近40%；二是要控制整体重量，降低主轴启动阶段的惯性负载，同时减少轮体自身的离心应力集中。

　　从安装边界来看，这款飞轮的中心是带台阶的轴承安装孔位，孔位内侧设计有定位止口，和主轴轴肩配合时可以保证径向跳动公差控制在0.02mm以内，避免高速回转时出现动不平衡问题。中心孔周边的环形凸台是扭矩传递的配合面，设计时预留了平键键槽的安装空间，和主轴配合后可以传递额定范围内的扭矩，不会出现相对滑移。轮辐上的四个对称镂空槽不是随意开设的，每个槽的轮廓都做了圆弧过渡，避免尖角位置在高速回转时出现应力集中，对称分布的结构也能保证轮体的静平衡、动平衡性能，做动平衡校验时不需要额外去除太多材料就能达到G6.3级的平衡精度要求，适配最高3000rpm的连续回转工况。

　　实际选型应用时，首先要核算安装位置的轴向空间：这款飞轮的轴向厚度是根据额定储能需求设计的，安装时要保证轮体两侧和周边机架、传动带轮、轴承端盖的间隙不小于5mm，避免热胀后出现剐蹭。轮缘的外圆面是精加工面，部分需要安装转速传感器的工况，可以直接在这个位置采集转速信号，不需要额外加装信号触发轮。和实心飞轮相比，镂空结构还有一个实际应用优势：设备连续运行时轮体的散热条件更好，尤其是在离合器配合的工况下，摩擦产生的热量可以通过镂空槽形成的空气对流快速散出，不会因为轮体积热导致配合位置的轴承受热失效。

　　设计阶段做结构校核时，首先要验算轮辐位置的抗弯强度，在飞轮急加速、急减速的工况下，轮辐要传递轮缘和轮毂之间的扭矩，圆弧过渡的槽型刚好把应力分散到整个轮辐截面，不会出现局部应力超过材料屈服强度的问题。材料选用常用的45号钢锻造毛坯，加工后整体做调质处理，表面硬度控制在HB220-250之间，既有足够的强度承受离心载荷，又有不错的韧性吸收传动系统的冲击载荷。安装时要注意，中心孔和主轴的配合公差选H7/k6的过渡配合，既可以保证装配时的定位精度，又不会因为过盈量太大导致拆卸困难，平键的选型要根据传递的最大扭矩来确定，避免过载时键被剪切失效。

　　在冲压设备这类周期性负载的场景里，这款飞轮的稳速效果尤为明显：冲压滑块下行接触工件的瞬间，负载会突然升高，这时候飞轮释放之前存储的动能，带动滑块完成冲压动作，电机只需要在滑块回程的低负载阶段补充飞轮损失的动能，就可以大幅降低电机的选型功率，避免电机因为瞬时过载出现堵转。在内燃机的应用场景里，飞轮安装在曲轴输出端，除了稳速之外，外缘的齿圈还可以和起动机齿轮啮合，完成发动机的启动动作，这款飞轮的轮缘厚度刚好满足齿圈的压装过盈量要求，不需要额外修改轮缘尺寸就能适配标准启动齿圈的安装。
