金属薄板手动剪切台剪结构设计

　　在五金加工、钣金预制、小型机修工位的日常作业里，经常会遇到小批量薄金属板的定尺裁切需求，这类作业如果动用大型剪板机，不仅设备开机调试耗时长，占用大型设备产能，对于厚度1mm以内的铜板、镀锌板、冷轧薄板来说，大设备的下压行程冗余还容易造成板料边缘压痕变形，反而影响后续折弯、铆接工序的装配精度。这款手动板坯台剪就是针对这类零散小批量剪切场景设计的工位级剪切工装，整体采用台式安装结构，不需要额外配置动力源，完全依靠杠杆力臂放大操作力，单人即可完成单手送料、单手压合剪切的连贯动作，非常适合维修车间、钣金打样区、职业院校实训工位这类剪切频次不高但对剪切精度有一定要求的场景。

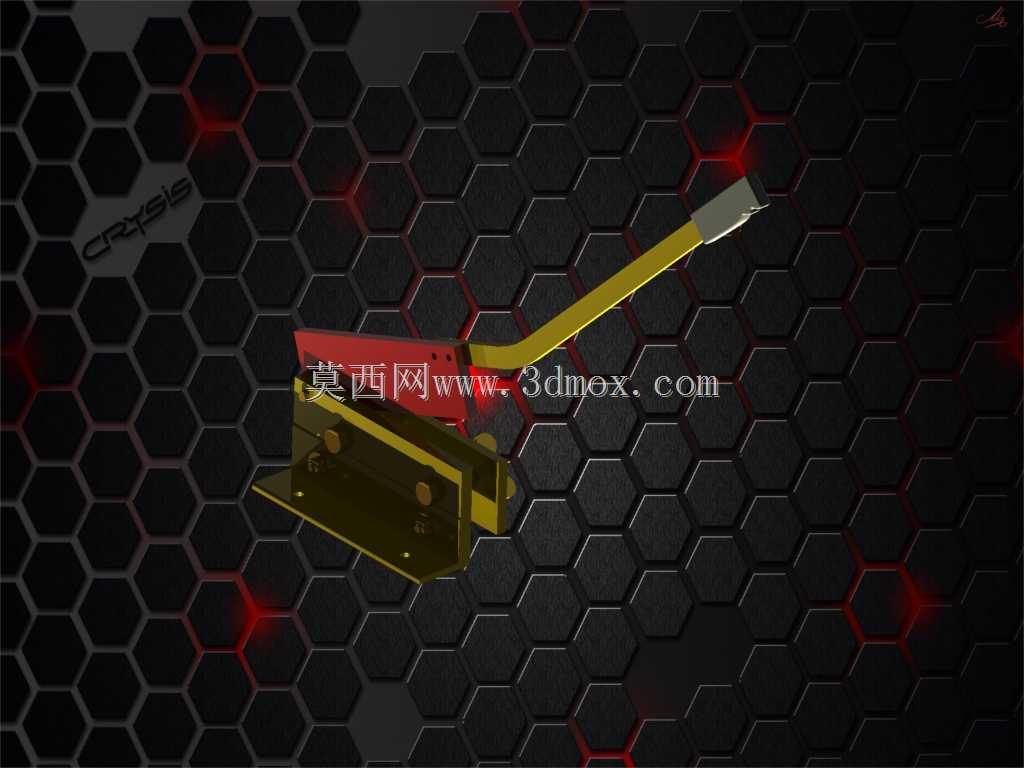

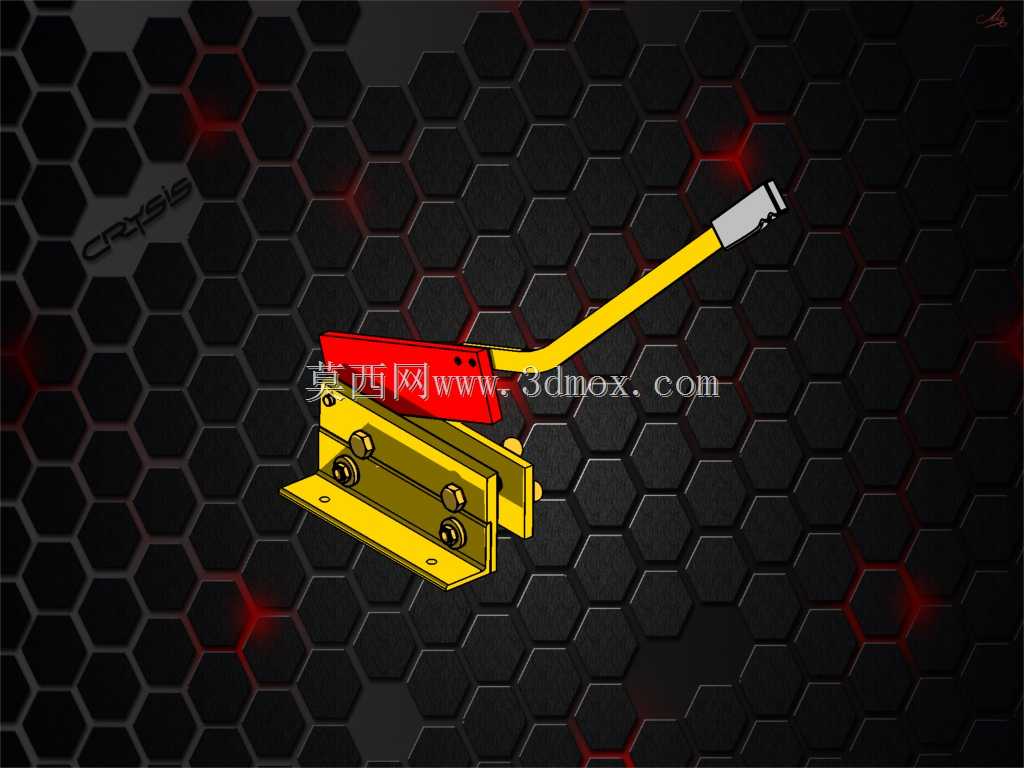

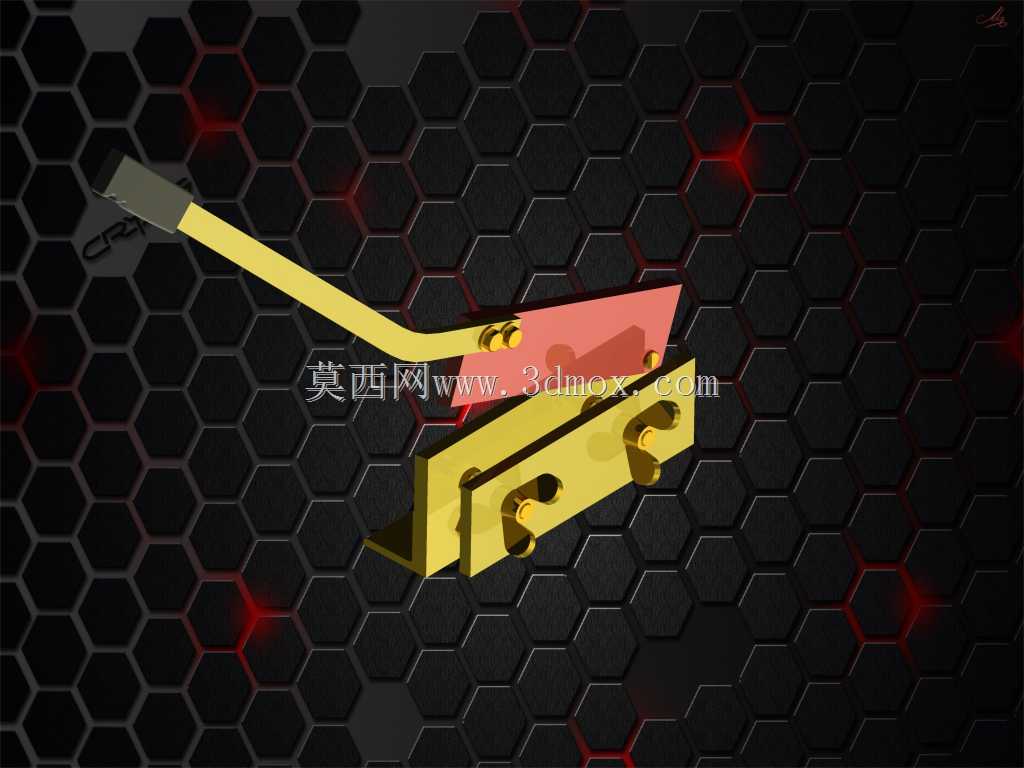

　　从结构设计逻辑来看，这款台剪的核心受力部件全部采用调质合金钢加工，下刀座为整体式L型折弯焊接结构，底部预留了四个沉头安装孔，可以直接固定在木质工作台或者型钢焊接工位架上，安装边界的横向尺寸控制在280mm以内，纵向深度不超过120mm，不会占用过多工位操作空间，哪怕是宽度600mm的标准钳工台，也可以在台角同时安装台剪、台钻、小型折弯工装，不会出现操作空间干涉。上剪臂采用长力臂杠杆设计，操作端的包胶手柄距离剪切刃口的力臂比达到12:1，按照成年人单手30kg的最大握力计算，刃口处可以获得超过350kg的剪切合力，足够轻松裁切0.8mm厚度的普通冷轧钢板，或者1.2mm厚度的纯铝板、紫铜板，完全覆盖日常小型钣金件的下料需求。

　　刃口部分采用了斜刃剪切设计，上剪刃和下剪刃之间预留了0.02mm的动态间隙，这个间隙值是针对0.3-1mm厚度薄板反复验证后确定的，间隙过小会导致刃口剪切过程中出现啃咬磨损，缩短刃口修磨周期，间隙过大则会造成板料剪切面出现毛刺、塌边过大的问题，甚至会让薄板在剪切过程中被挤入刃口间隙，造成板料报废。上下剪刃都采用了可更换式设计，通过内六角沉头螺钉固定在刀座上，当刃口出现磨损、崩口的时候，不需要更换整个台剪主体，只需要拆下螺钉更换剪刃或者重新修磨刃口即可，大幅降低了工装的长期使用成本。

　　台剪的进料侧设计了一体式定位挡边，挡边和下剪刃的垂直度控制在0.05mm以内，作业的时候可以直接把板料靠在挡边上推送，不需要每次都用直角尺划线定位，对于批量剪切相同宽度的板条料来说，能有效减少划线辅助时间，提升下料效率。上剪臂的回位采用了内置式扭簧结构，扭簧的预紧力经过调校，既可以保证剪切完成后上剪臂能自动回弹到最大开口位置，开口高度达到35mm，足够放入叠放3-5层的薄铝板进行同步剪切，又不会因为回弹力过大造成操作端手柄打手，提升操作过程的安全性。

　　在实际建模过程中，所有转动铰接点都设计了自润滑铜套，铜套和销轴之间采用H7/h6的间隙配合，既保证转动过程无卡滞，又能减少铰接点的磨损间隙，避免长期使用后上剪臂出现晃动，导致剪切刃口错位。刀座的安装面还设计了两个定位销孔，安装的时候可以先把定位销敲入工作台的定位孔中，再锁紧安装螺钉，能保证后期更换剪刃或者拆解维护后，重新装配的刃口间隙不会出现偏移，不需要反复调整间隙就能直接投入使用。

　　不同于大型电动、液压剪切设备，这款台剪没有复杂的传动结构，日常维护只需要定期在铰接点滴注少量润滑油，每季度检查一次刃口间隙和螺钉紧固情况即可，不需要专业的设备维护人员，一线操作工人就能完成日常保养。对于经常需要处理小型金属板坯下料的工位来说，这种结构简单、操作便捷的手动剪切工装，既能弥补大型剪板机在小批量、零散下料场景下的灵活性不足，又能比手工铁皮剪获得更平直的剪切断面，减少后续锉修、打磨的工作量，是工位级钣金加工非常实用的辅助工装。
