Aavid HF系列挤压式水平安装散热结构

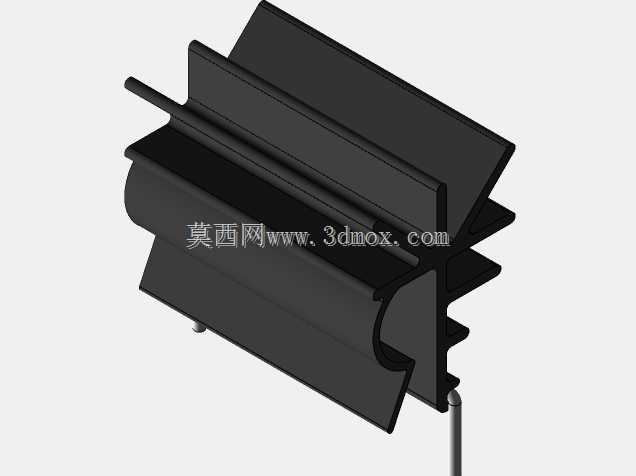

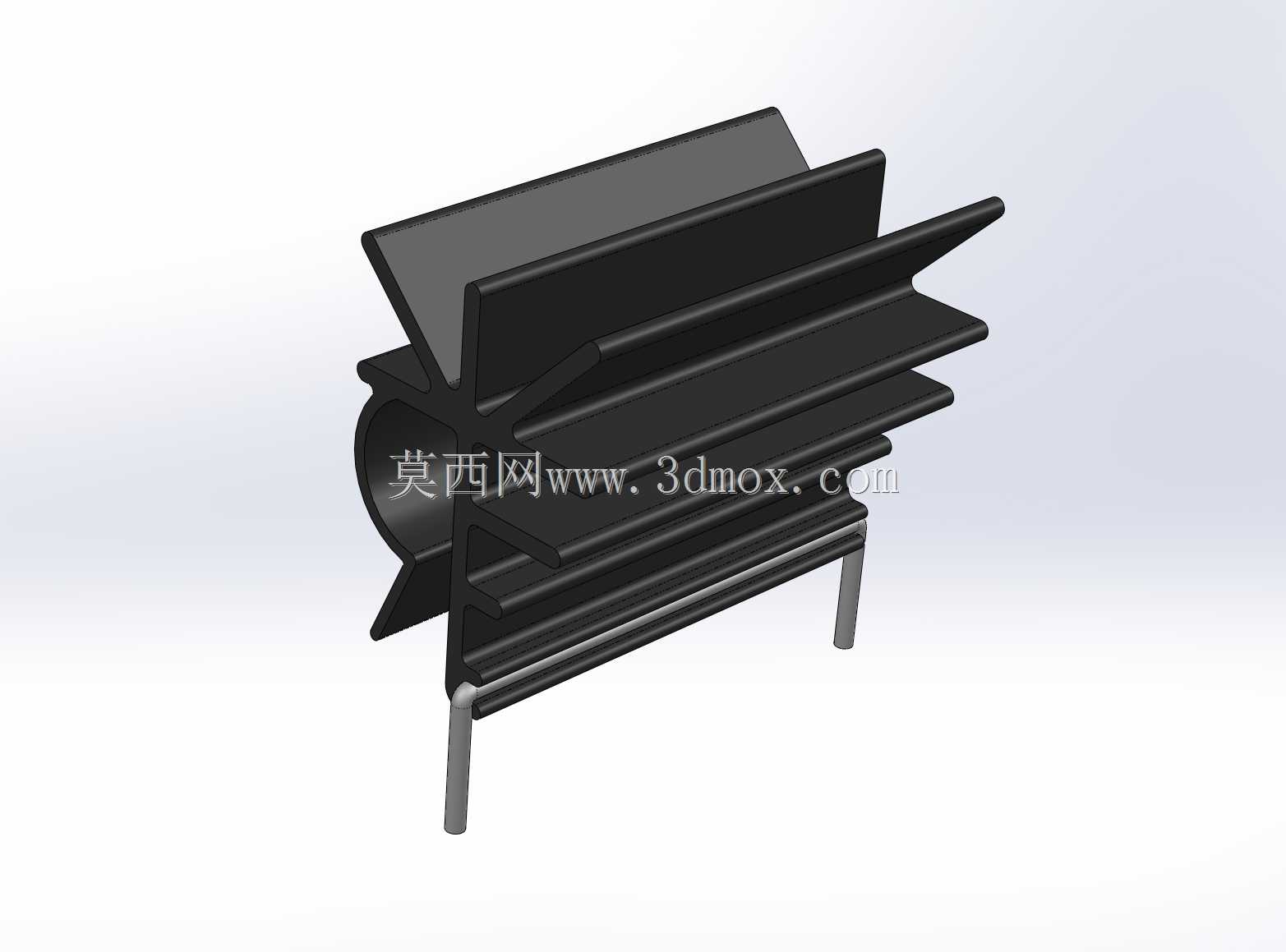

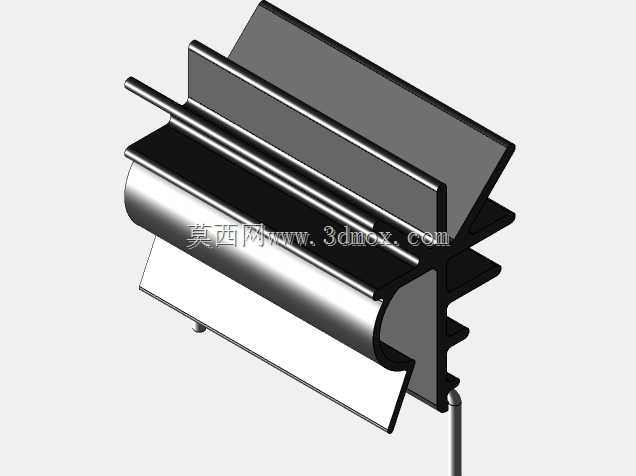

　　在工业控制板卡、大功率电源模块、伺服驱动单元这类持续发热的电子设备内部，散热结构的选型直接决定了整机的长期运行稳定性，Aavid HF系列的挤压式水平安装散热结构，就是针对板载功率器件的散热需求开发的专用导热部件。这类散热结构的核心使用场景，是PCB板上横向排布的TO封装功率管、整流桥堆这类发热器件的被动散热，区别于垂直安装的鳍片结构，水平放置的挤压压板可以直接贴合在器件的顶面，不需要额外调整器件的安装朝向，适配现有板卡的布局逻辑，减少PCB改板的工作量。从实际功能来看，该结构通过多道平行排布的鳍片增大与空气的接触面积，底部的圆柱基座可以和发热器件的顶面形成稳定的贴合面，搭配导热硅脂或者导热垫使用时，

　　能够快速将器件工作产生的热量传导到鳍片表面，依靠设备内部的自然对流或者系统风扇形成的定向气流带走热量，避免器件结温超过额定阈值，触发过温保护或者出现性能衰减。设计层面，该结构采用挤压成型的工艺路线，主体鳍片与基座为一体化结构，不存在拼接结构带来的接触热阻，鳍片的厚度、间距经过匹配优化，既保证了足够的散热面积，也不会因为鳍片过密导致风阻过大，影响气流的流通效率；底部伸出的两个金属支脚用于和PCB板上的安装孔对位，通过焊接或者螺丝锁附的方式完成固定，不需要额外的固定支架，减少装配环节的零件数量。安装边界方面，该系列包含HF20G和HF35G两种配置，分别对应不同的散热功率等级，安装时需要保证挤压压板的底面与发热器件的顶面完全平行，

　　贴合面的平面度控制在合理范围内，避免出现局部悬空导致导热效率下降；支脚的长度经过精确计算，安装完成后鳍片与PCB板表面预留有足够的安全间隙，不会和板上的其他贴片元件产生干涉，同时鳍片的边缘做了钝化处理，装配过程中不会划伤操作人员或者损坏板上的线路。在实际选型过程中，需要根据发热器件的持续功耗、环境工作温度、机箱内部的气流速度来匹配对应规格的散热结构，HF20G适配功耗相对较低的功率器件，适合密闭性一般、有基础对流的设备场景，HF35G的鳍片面积更大，能够承载更高的热负荷，适合大功率输出、工作环境温度偏高的工业设备。这类挤压式散热结构的材质通常选用导热性能优异的铝合金，在保证结构强度的同时控制整体重量，

　　不会因为散热件的重量过大导致PCB板出现弯曲变形，长期使用过程中也不会出现氧化锈蚀的问题，散热性能的衰减幅度控制在极低的水平。在三维建模过程中，需要重点关注鳍片的拔模角度，匹配挤压工艺的生产要求，避免出现工艺无法实现的尖角或者壁厚突变结构，安装支脚的位置度公差需要严格控制，保证和PCB安装孔的对位精度，贴合面的粗糙度要满足导热界面材料的使用要求，减少接触热阻的产生。对于结构设计人员来说，这类标准化的散热结构可以直接导入装配体中使用，不需要从零开始建模，能够大幅缩短板卡散热方案的开发周期，在布局阶段就可以提前确认散热件的安装空间，规避后续样机测试阶段出现的散热不足、结构干涉等问题。
