Talema700xxK系列环形封装变压器结构

　　在小功率电源配套的选型场景里，环形封装变压器一直是音频设备、精密测量仪器、小型工业控制板卡供电模块里的常用部件，这类部件相比传统EI型变压器，有着磁路闭合度高、漏磁小、空载损耗低的天然优势，尤其适合对电磁干扰有严格要求的弱电供电场景。本次涉及的这款环形封装变压器，覆盖1.6VA至25VA的功率段，和同系列更高功率的35VA、50VA规格在绕组排布、引脚间距、外壳散热结构上存在明确差异，建模过程中需要严格区分不同功率段的结构边界，避免出现通用化建模导致的装配干涉问题。

　　从实际应用场景来看，这类环形封装变压器常被布置在PCB板的电源输入侧，直接通过引脚插装焊接在电路板上，不需要额外的固定支架，因此外壳的底部平整度、引脚的伸出长度与位置度公差，是设计时需要优先考量的安装边界要素。外壳采用带径向散热齿的塑封结构，散热齿沿着环形外壳的圆周方向均匀排布，齿的高度、厚度以及齿间间隙都经过匹配，在不增加整体安装占用面积的前提下，增大了外壳和空气的接触面积，能够把绕组工作时产生的热量通过塑封外壳传导到散热齿上自然散出，适配密闭小空间内的自然散热需求，不需要额外加装散热风扇，降低了整套供电模块的运行噪音和故障点。

　　设计思路上，这款变压器采用全塑封包裹环形磁芯与绕组的结构，磁芯选用高导磁率的环形铁芯，绕组沿着磁芯圆周均匀绕制，外层通过绝缘塑封材料完全包裹，仅留出底部的插装引脚，既可以实现绕组和外部环境的绝缘隔离，避免潮湿、粉尘对绕组绝缘层的侵蚀，也能通过塑封外壳的结构强度，保护内部脆弱的漆包线绕组，避免在运输、插装过程中出现绕组变形、漆皮破损的问题。引脚采用直插式设计，引脚的排布对应PCB上的标准焊盘位置，插装时不需要额外调整方向，能够适配波峰焊的自动化焊接工艺，提升生产线的装配效率。

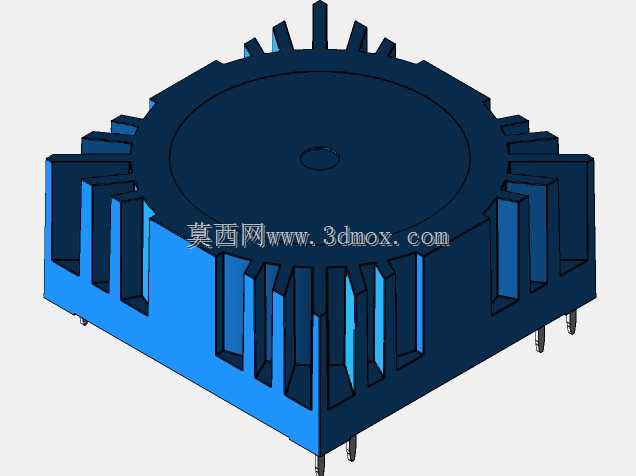

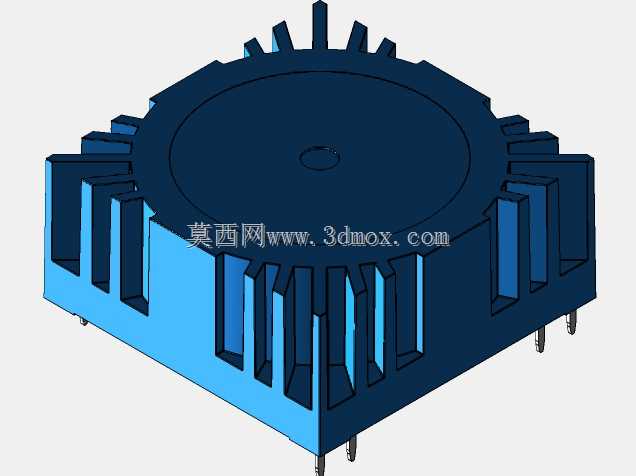

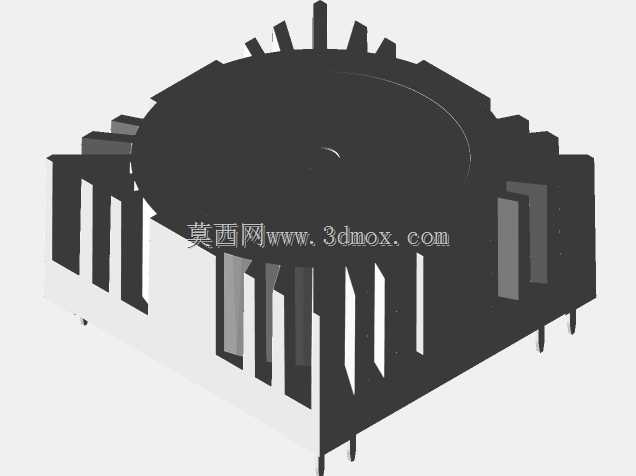

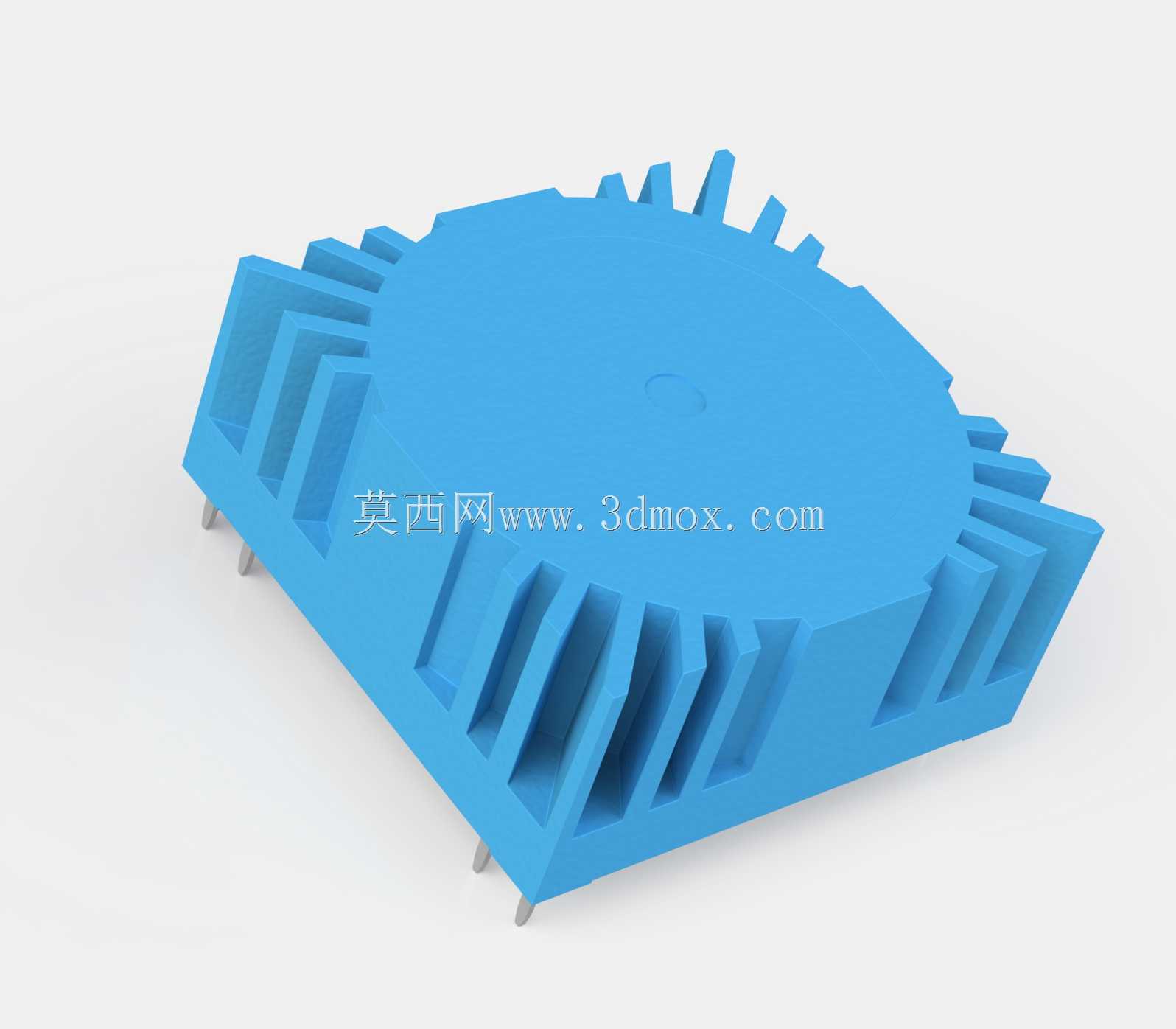

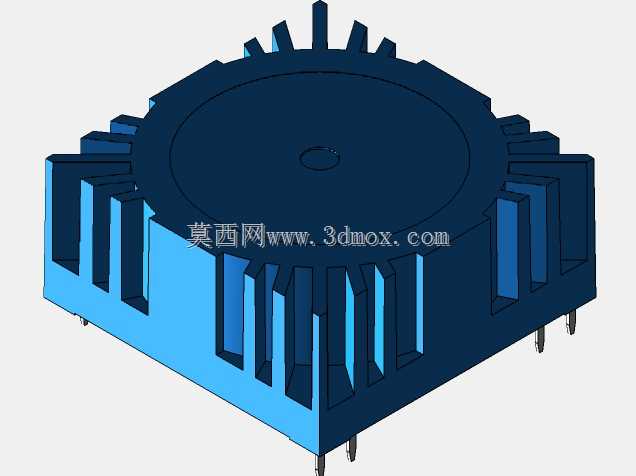

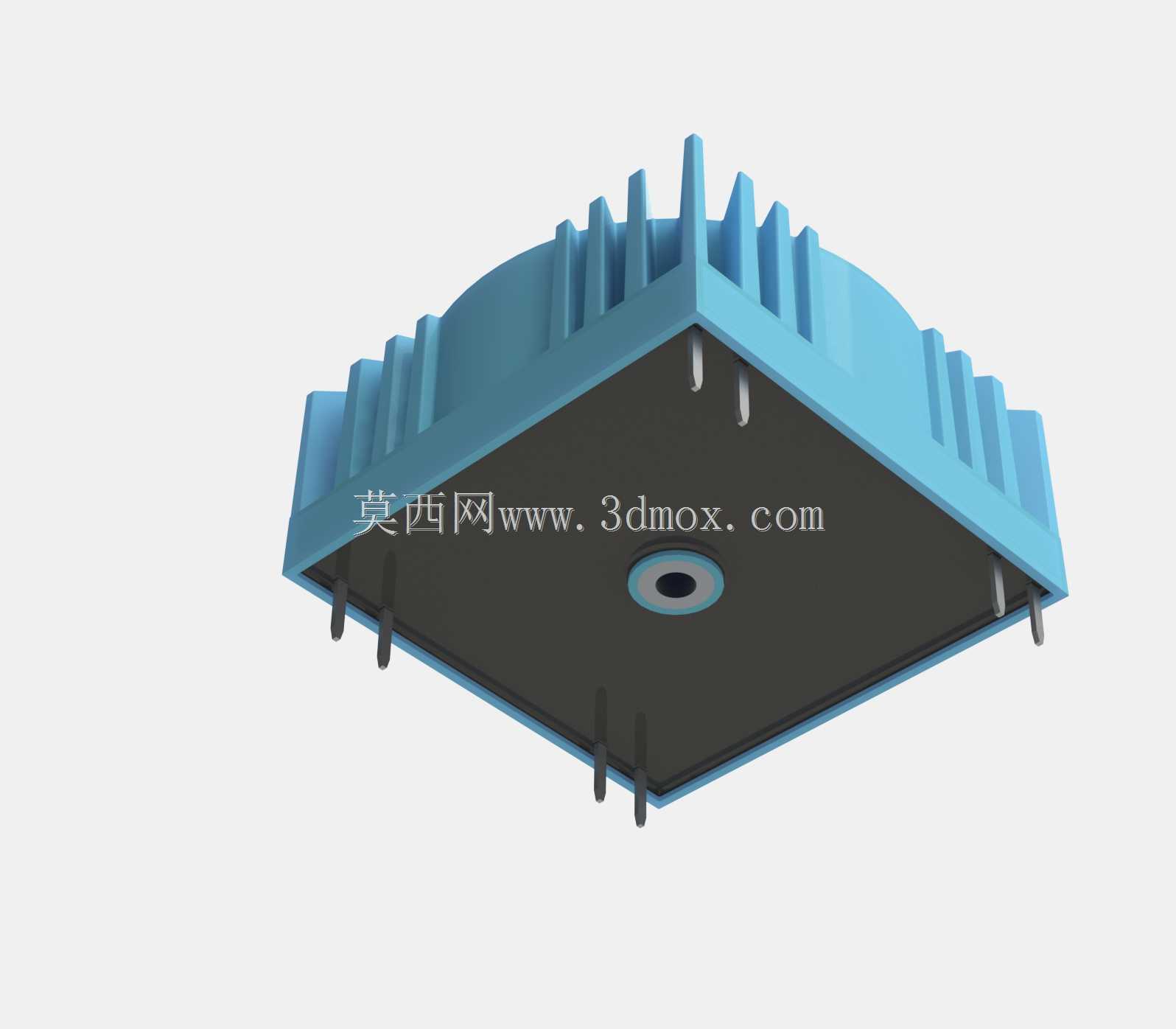

　　从外形尺寸与安装边界来看，这款变压器的整体轮廓为带散热齿的扁圆柱形，顶部为平整的圆形平面，散热齿从圆柱侧面向外延伸，齿的外边缘构成了整个部件的最大外圆轮廓，在PCB布局时需要预留出对应直径的安装空间，同时要注意和周边 taller 元器件保持足够的安全距离，避免散热齿和周边元件出现干涉。底部的引脚为圆柱形金属插针，插针的伸出长度适配常规1.6mm-2mm厚度的PCB板，插针的直径匹配标准焊盘孔径，焊接后能够提供足够的机械固定强度，不需要额外点胶加固就可以满足常规振动场景下的固定要求。需要注意的是，该结构对应的SKP格式模型在初始导出时未做定向与定位校准，在导入三维装配环境时，需要先根据引脚的安装基准面调整坐标系，将引脚的安装端面与PCB板面重合，确保装配位置的准确性，避免出现引脚伸出长度不符、安装高度超差的问题。

　　在实际选型匹配时，需要根据后端电路的负载功率选择对应功率段的型号，不同功率段的绕组线径、磁芯尺寸存在差异，对应的外壳散热齿密度、引脚载流能力也有区别，不能仅凭外轮廓相似就混用不同功率的型号，避免出现过载发热、供电电压不稳的问题。对于建模从业者而言，还原这类部件时，不能只做外观的曲面拟合，更要准确还原引脚的位置度、安装面的平面度、散热齿的尺寸公差，确保导出的工程图能够直接用于PCB封装设计、装配干涉检查，真正服务于实际的产品开发流程，而不是仅做外观展示用途。在结构验证环节，还要重点关注塑封外壳的拔模角度，散热齿的排布方向要符合注塑模具的拔模要求，避免出现倒扣结构导致生产时无法顺利脱模，这也是很多外观建模容易忽略的生产工艺细节，只有兼顾功能、安装、工艺多维度的要求，建出来的三维模型才具备实际的工程应用价值。
