230kV电站GIS厂房结构概念设计方案

　　这套概念设计针对230kV电压等级的气体绝缘金属封闭开关设备配套厂房展开，核心服务于城市近郊、用地紧张区域的高压变电站建设场景，区别于传统敞开式配电装置场地，GIS设备将断路器、隔离开关、接地开关、互感器、母线等核心高压元件全部封闭在接地金属壳体内，充入一定压力的六氟化硫气体作为绝缘介质，整套设备占地面积仅为常规敞开式配电装置的10%-20%，对应的配套厂房也需要围绕设备的安装、运维、安全防护需求做针对性结构设计。

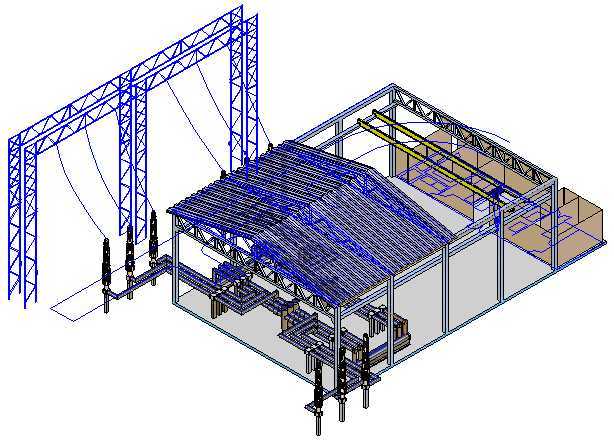

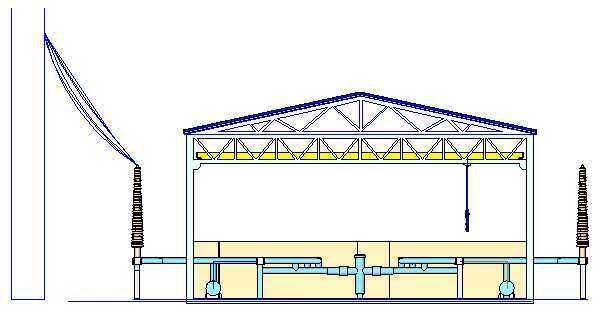

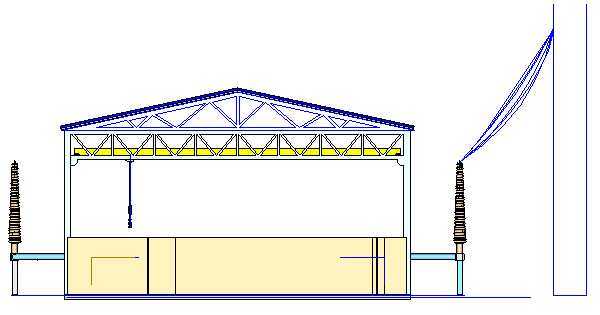

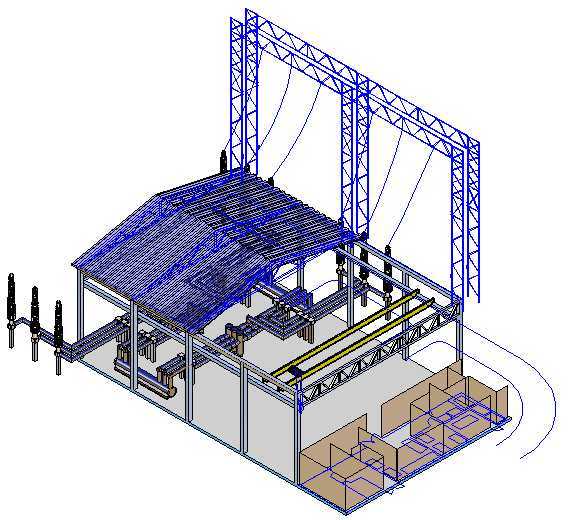

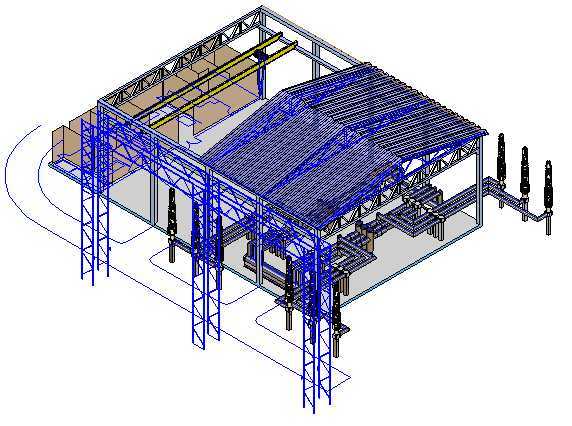

　　从实际运维场景出发，厂房采用大跨度门式刚架作为主体承重结构，立柱选用H型钢构件，柱脚采用刚接设计提升整体抗侧刚度，能够抵御沿海地区常见的12级阵风荷载，屋面采用双层压型钢板复合保温屋面，兼顾防水、隔热与降噪需求，避免夏季高温导致厂房内部GIS设备气室压力异常升高。厂房内部沿GIS设备布置走向预留了通长的检修通道，顶部设置了额定起重量5t的单梁桥式起重机，起重机轨道沿厂房纵向通长布置，覆盖所有GIS设备的安装工位，满足设备安装阶段的罐体吊装、母线对接，以及后期运维阶段的元件更换作业需求，起重机的起升高度预留了1.2m的安全余量，避免吊装作业时吊具与设备顶部的出线套管发生碰撞。

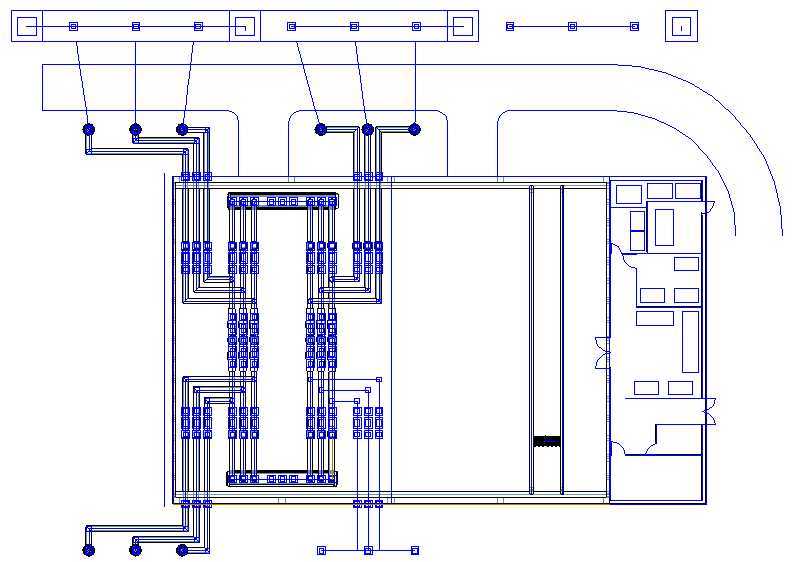

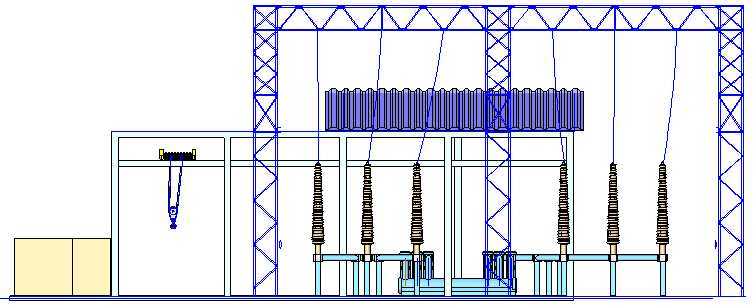

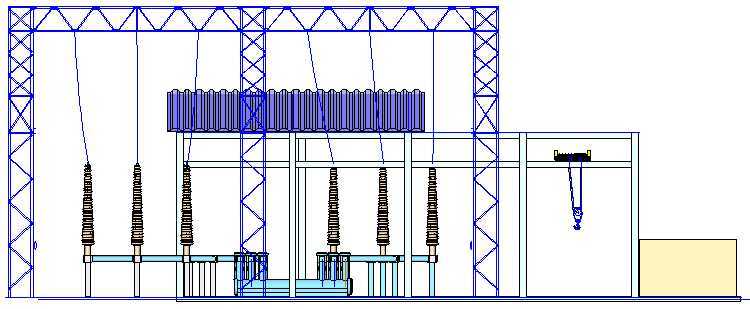

　　设备布置层面，230kV GIS设备采用双母线接线布置方案，整体沿厂房横向呈一字型排布，进出线套管从厂房侧墙预留的穿墙孔洞引出，与外部的架空线路或者电缆终端塔衔接，厂房侧墙的预留孔洞位置做了密封防水处理，同时预留了防火封堵的安装空间，避免外部火源、鼠类等进入厂房内部。设备基础采用现浇钢筋混凝土条形基础，基础顶面预埋了GIS设备的安装地脚板，基础标高误差控制在±2mm以内，满足GIS设备母线对接的高精度安装要求，基础内部预留了接地干线的敷设沟槽，所有设备金属壳体、钢结构立柱、起重机轨道都通过接地干线与厂区主接地网可靠连接，接地电阻不大于0.5Ω，满足高压电力设施的接地安全要求。

　　设计过程中重点考量了安装边界的预留尺寸，GIS设备外壳与厂房立柱之间的最小净距预留了1.5m，满足运维人员的日常巡检通道需求，设备之间的操作通道宽度预留了2.2m，能够满足移动式检修平台的通行要求，厂房的大门宽度设置为4.5m、高度4.2m，满足GIS设备最大运输单元的进场需求，不需要在现场做额外的罐体拆解作业，大幅缩短现场安装周期。针对六氟化硫设备的运维特殊性，厂房底部距离地面0.3m高度处设置了通长的排风槽，配套安装了强制排风装置，因为六氟化硫气体密度大于空气，一旦发生泄漏会沉积在厂房底部区域，强制排风装置能够在泄漏报警触发后3分钟内将底部区域的泄漏气体排出，保障运维人员的作业安全。

　　屋面结构的荷载设计除了常规的自重、雪荷载、风荷载之外，还额外预留了0.5kN/㎡的检修荷载，满足后期屋面光伏组件的加装需求，契合当前电力设施的节能改造方向。厂房的围护结构采用彩钢夹芯板，夹芯层选用岩棉材质，耐火极限不低于1小时，满足电力工业建筑的防火等级要求，墙面预留了观察窗，位置正对GIS设备的操作机构区域，运维人员在厂房外部就可以观察到设备的分合闸位置指示，减少日常巡检的进出频次。整体设计没有追求冗余的结构余量，所有构件尺寸、预留空间都围绕GIS设备的全生命周期使用需求匹配，既避免了空间浪费带来的建设成本上升，也充分考虑了后期设备扩容、运维作业的实际需求，能够为同类型高压GIS电站的厂房设计提供直观的三维参考，帮助结构设计人员快速校验构件干涉、空间匹配、安装路径等核心问题，减少二维设计阶段容易出现的尺寸错漏。
