桥式三坐标精密测量设备三维建模设计

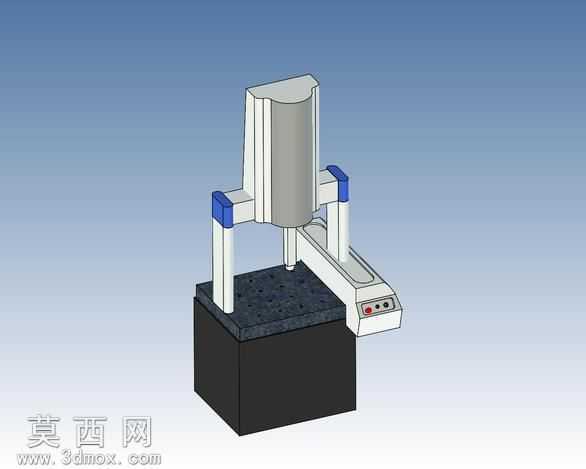

本模型为桥式三坐标测量机的三维数字化建模成果，建模过程严格遵循实际三坐标测量设备的结构比例与功能逻辑，采用自底向上的装配建模思路完成整体搭建。首先针对设备的核心承载基座进行建模，还原了黑色花岗岩工作台的厚重实体结构，建模时对台面的细密网格纹理做了贴合实物的特征刻画，赋予基座哑光深黑的石材材质，体现其高稳定性、低形变的材质特性，保障测量基准的可靠性。随后完成桥架部分的建模，还原了X向双立柱支撑、横梁横跨的经典桥式结构，对立柱与横梁的连接部位做了细节处理，添加了蓝白配色的防护端盖结构，赋予立柱与横梁哑光银白的金属烤漆材质，还原工业设备的外观质感。针对Z向测量主轴，建模时还原了其垂直升降的柱状结构，细化了主轴下端的测头安装部位，还原测头的细长探针结构，体现测量执行端的精密属性。在设备侧方的控制操作盒建模中，还原了其倾斜安装的操作面板，细化了面板上的控制按钮、状态指示灯的排布特征，赋予操作盒浅灰白的塑料壳体材质，还原操作终端的真实外观。整体装配过程中严格对齐各运动轴的运动方向，确保X、Y、Z三个轴向的运动副结构符合实际设备的传动逻辑，各部件之间的装配间隙做了合理还原，避免出现结构干涉的问题。渲染阶段采用渐变蓝灰的工业展示背景，搭配柔和的环境漫反射光照，突出设备各部分的结构层次与材质差异，金属部件的轻微反光、石材基座的哑光质感、塑料壳体的柔和质感都做了针对性的材质参数调整，让整体模型视觉效果贴近真实工业设备。该建模完整还原了三坐标测量机的外部结构特征，可用于工业检测设备的结构展示、教学演示等场景，建模过程中对各功能部件的比例把控严格，结构辨识度高，清晰展现了桥式三坐标测量机的经典布局与功能分区。
