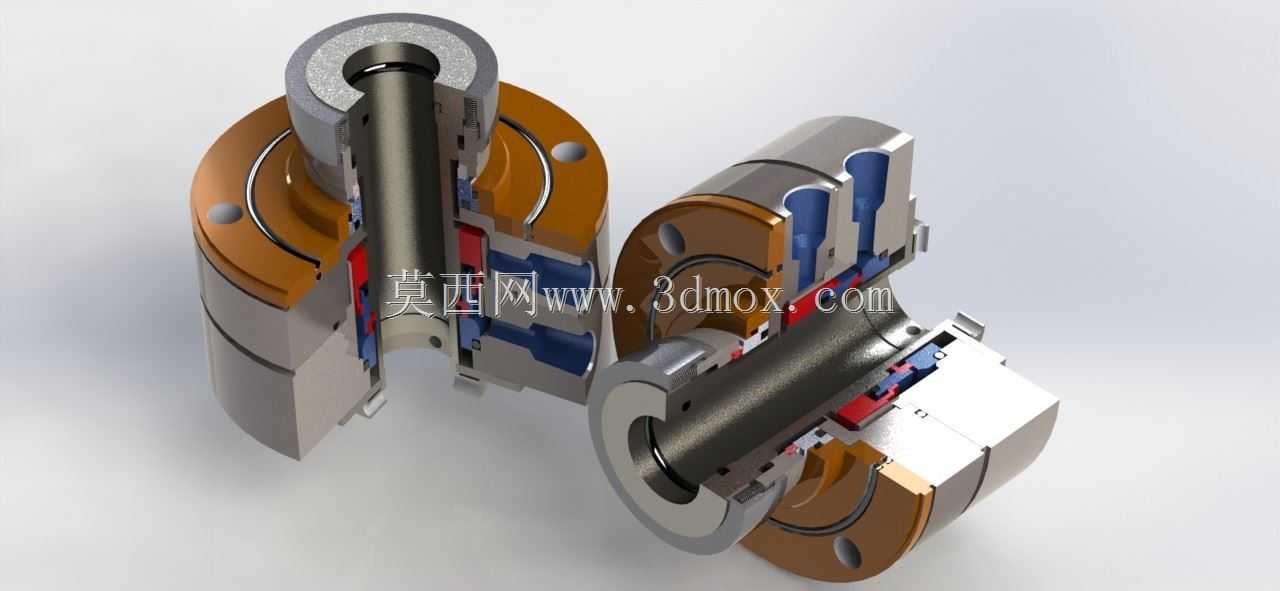

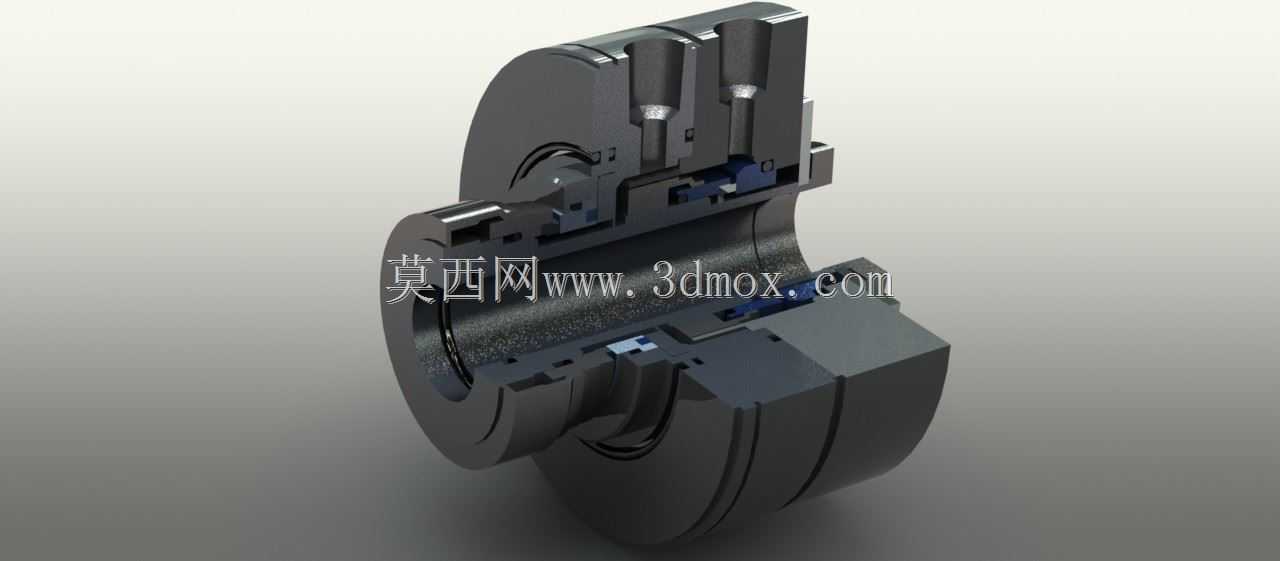

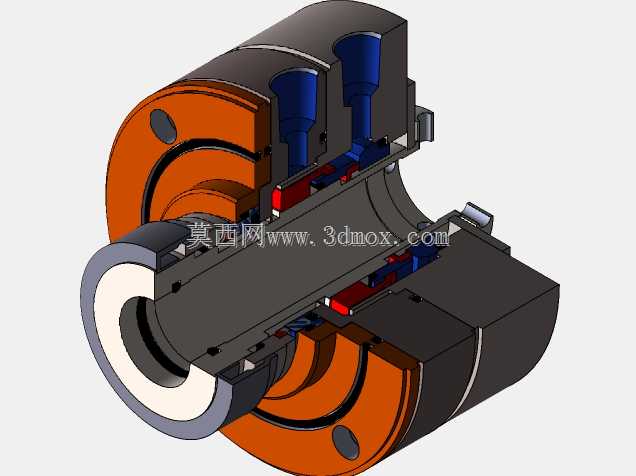

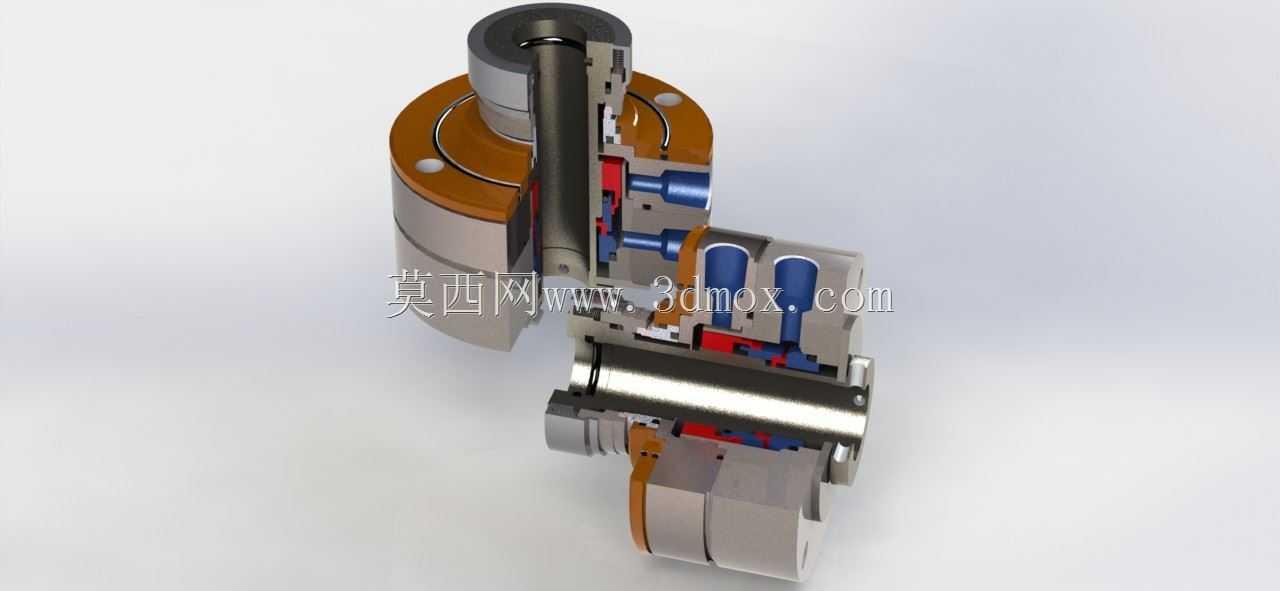

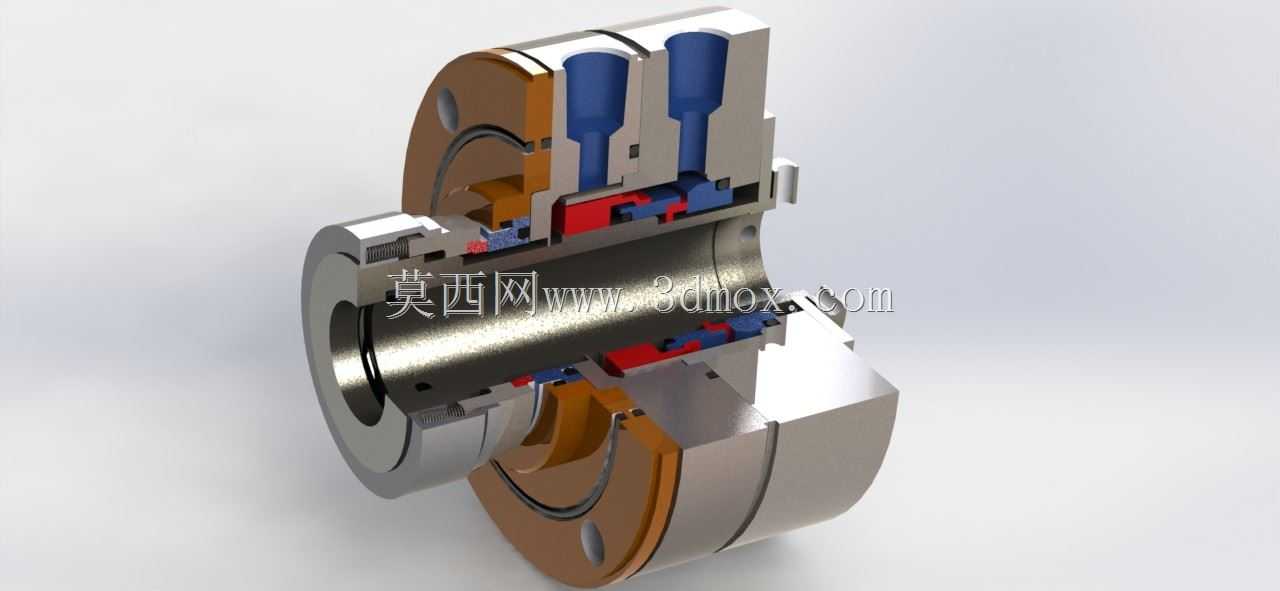

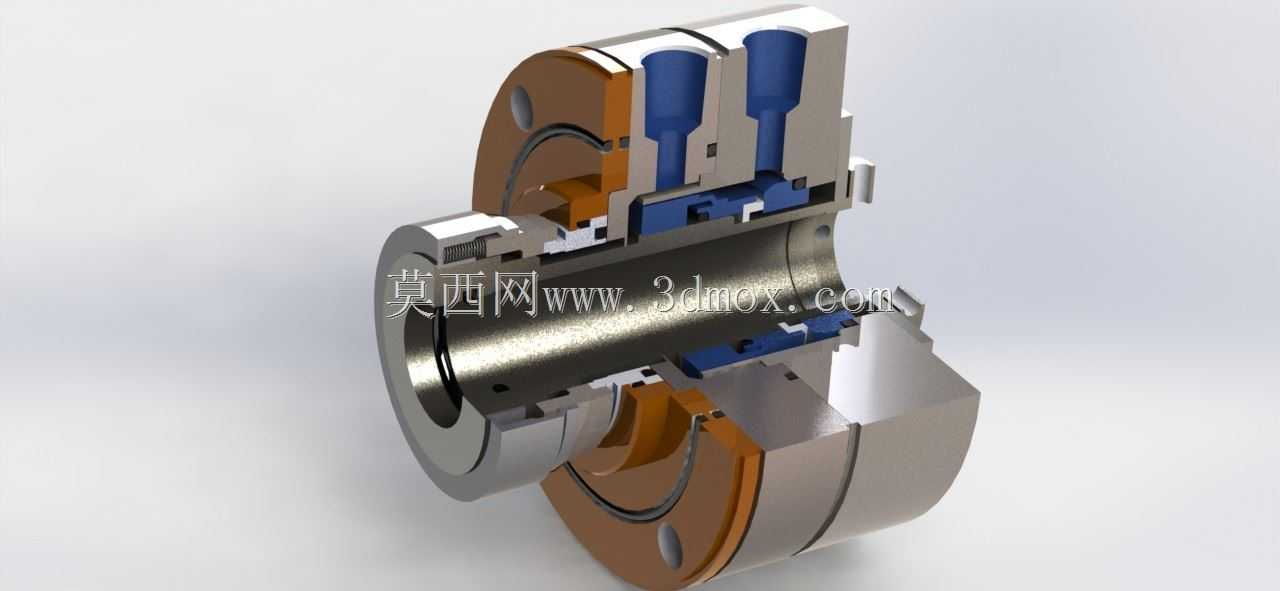

剖视展示集装式机械密封结构

　　这套剖视呈现的密封结构，是旋转流体设备里核心的轴端密封部件，日常在离心泵、反应釜搅拌轴、螺杆压缩机、化工流程泵这类带旋转轴、需要隔断腔体内外介质的设备上大量应用，核心作用是封堵设备腔体内部的流体介质沿旋转轴与腔体的配合间隙向外泄漏，同时阻挡外界的粉尘、杂质进入设备腔体内部，避免设备内部润滑介质流失、输送介质外泄造成的物料损耗与安全隐患，相比传统的填料密封，这类密封结构的泄漏量更低、轴套磨损量更小、运行周期更长，能适配更高的线速度与更宽的压力、温度工况区间。

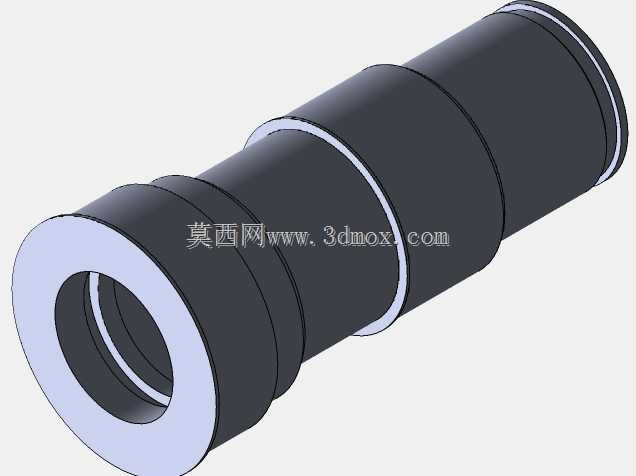

　　从结构设计逻辑来看，这套密封采用集装式的集成设计思路，将动环组件、静环组件、补偿弹性元件、辅助密封圈、传动销、定位卡扣全部预集成在预装套筒上，现场安装时不需要现场调整弹簧压缩量，也不需要单独核对动环静环的对中精度，只需要将整体套装在轴上，拧紧腔体端的连接螺栓、拆除预装定位卡板即可完成安装，能大幅降低现场安装的失误率，避免因为安装压缩量不对、动静环偏斜造成的密封提前失效。剖视结构里可以清晰看到动环随轴同步旋转的传动路径：传动销将轴套的扭矩传递给动环座，动环嵌装在动环座内，靠端面的研磨平面与静环端面形成微米级的贴合密封面，这个密封面是整套密封的核心密封界面，运行时会在两个端面之间形成一层极薄的流体膜，既起到润滑端面、避免干摩擦的作用，又能将泄漏量控制在极低的水平。静环侧安装有补偿弹性元件，当密封端面出现正常磨损、或者轴运行过程中出现小幅轴向窜动时，弹性元件会持续提供稳定的轴向推力，保证动静环端面始终保持贴合，不会因为窜动或磨损出现密封面分离。辅助密封圈分别布置在动环与轴套、静环与密封腔体的配合位置，阻断这些静配合面的泄漏通道，根据不同的工况介质，这些辅助密封圈可以选用丁腈橡胶、氟橡胶、聚四氟乙烯等不同材质，适配从清水、油品到腐蚀性化工介质的不同使用场景。

　　从安装边界来看，这套密封的轴向安装尺寸是预先设定好的，安装时不需要额外预留调整空间，轴端穿过密封腔体的配合段需要满足对应的尺寸公差与表面粗糙度要求，轴的径向跳动量需要控制在允许范围内，避免运行时动静环端面出现周期性的开合造成泄漏。密封腔体端的连接法兰螺栓孔分布、止口尺寸都做了标准化适配，可以直接替换同规格的填料密封或者其他形式的轴封，不需要对原有设备的腔体结构做额外改造。结构上的防转设计也做了充分考虑，静环座与密封腔体之间设置有防转销，避免静环随动环同步转动造成密封面异常磨损，同时所有的旋转部件都做了动平衡适配，在高线速度运行时不会出现额外的振动，能保障设备长周期稳定运行。

　　在实际工况适配中，这类密封结构可以根据使用场景调整端面摩擦副的材质组合，比如输送含固体颗粒的介质时，动环静环可以选用硬质合金对碳化硅的材质组合，提升端面的耐磨性能；输送腐蚀性介质时，可以将金属部件更换为316L或者双相不锈钢材质，避免介质腐蚀造成结构失效。相比分体式的机械密封，这种集装式结构在出厂前就已经完成了密封面的研磨与压力测试，现场安装不需要拆解内部组件，能有效避免现场安装过程中杂质进入密封端面、弹簧压缩量调整不当等常见问题，大幅降低现场运维的技术门槛，也减少了设备检修后的密封故障概率。日常运维中，只需要保证密封冲洗管路的通畅，带走密封端面运行产生的摩擦热，避免端面出现干摩擦，就能实现长达数千小时的稳定运行周期，在石油化工、水处理、电力、制药等行业的旋转设备上都有非常广泛的应用。
