多孔阵列式金属工件定位承载工装

　　这类多孔阵列式金属承载结构，多应用在批量工件的热处理、表面处理、清洗工序的产线流转环节，作为工件的定位承载载体使用。日常在热处理车间的渗碳、淬火工位，或是表面处理线的电镀、阳极氧化挂具配套场景，以及精密零部件的超声波清洗工序中，都能见到这类结构的实际应用。它的核心作用是在批量加工过程中，为每个待处理工件提供独立的定位空间，避免工件之间相互磕碰、叠压，保证每一个工件的各个表面都能充分接触加工介质，比如热处理的保护气氛、电镀的镀液、清洗的喷淋水流，从工装层面保障批量加工的一致性。

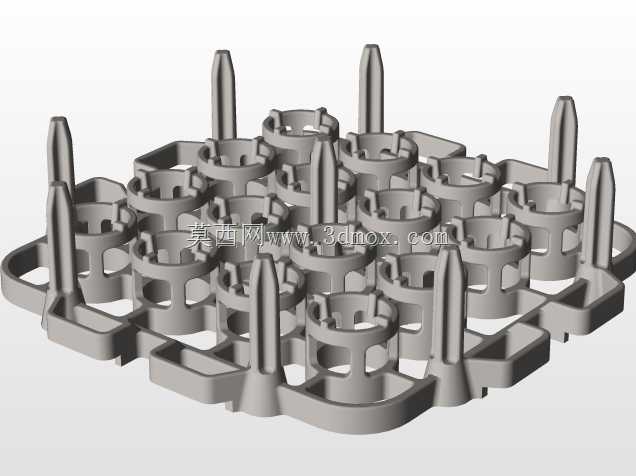

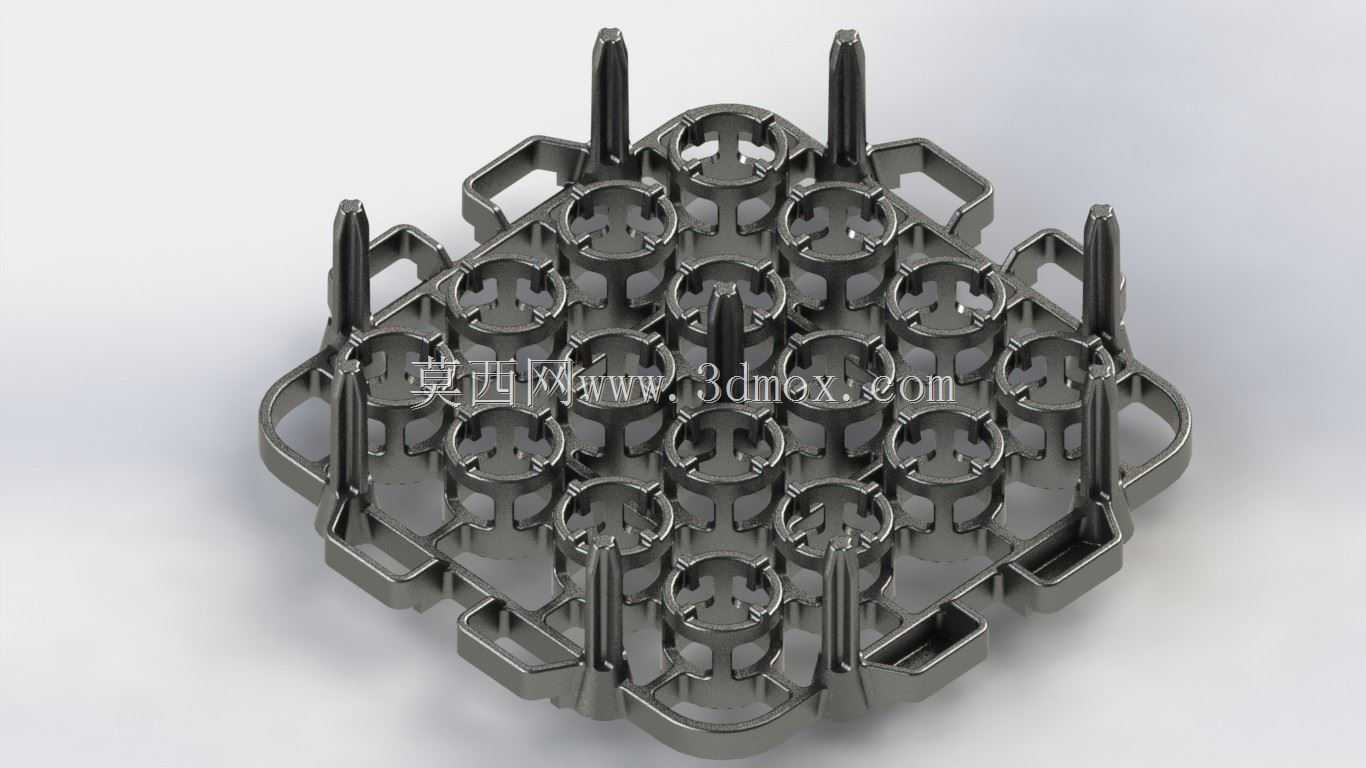

　　从结构设计来看，整个构件采用对称式阵列布局，主体区域按规整的行列排布了16个独立的工件定位座，每个定位座都做了内凹的卡接结构，能够适配对应规格的柱状、筒状工件的下端定位，不需要额外的紧固件就能实现工件的快速取放，适配产线上下料的快节奏操作。构件的四个角向上延伸出定位柱，一方面是在多层堆叠使用的时候，能够实现上下层工装的精准对位，避免堆叠偏移导致工件掉落，另一方面也能在工装吊装、转运的时候，作为挂具的挂接点使用，适配自动化产线的机械臂抓取定位。构件的侧边设置了镂空的把手结构，方便人工转运的时候握持，同时侧边的镂空区域也能减少工装整体的重量，降低热处理、表面处理过程中工装本身的材料吸热、带液量，减少工序的能耗与介质损耗。

　　设计这类工装的时候，首先要考虑的是使用场景的工况耐受能力，如果是用于热处理场景，材料需要选择耐高温的耐热铸钢，结构上要尽量减少封闭的空腔，避免加热过程中内部空气膨胀导致构件变形，所有的棱边都做了圆角过渡，减少应力集中点，避免反复冷热循环后出现开裂。如果是用于电镀、清洗场景，材料要选择耐酸碱腐蚀的不锈钢材质，结构上要尽量减少积液的死角，所有的连接位置都做了通透的镂空设计，保证镀液、清洗水能够顺利流走，避免工装带液污染下一个工序槽体。

　　从安装与适配边界来看，这类工装的整体外轮廓为正方形，常规适配的产线挂具、料筐尺寸为400mm400mm的标准规格，每个定位座的内孔直径根据适配工件的外径做匹配设计，常规适配直径20-30mm的柱状工件，定位座的有效卡接深度为15mm，既能保证工件放置后的稳定性，不会在转运、槽体摆动过程中脱落，又不会卡接过深导致工件取放困难。四个角的定位柱直径为12mm，突出主体平面的高度为50mm，多层堆叠时的层间间隙为40mm，保证上下层工件之间有足够的介质流通空间，不会出现上层工装遮挡下层工件加工面的情况。侧边的把手镂空区域尺寸为80mm30mm，能够兼容普通劳保手套的握持操作，也能适配自动化产线的机械臂夹爪的夹持宽度。

　　在实际使用过程中，这类工装的结构设计还要考虑长期使用的维护成本，整个构件没有易损的活动部件，所有结构都是一体化成型，不管是铸造还是钣金焊接成型，都没有额外的装配零件，不会出现零件松动、脱落污染加工槽体或者卡滞产线的情况。阵列式的布局也方便产线做计数管理，每个工装固定承载16件工件，产线统计产能的时候只需要统计工装的流转数量就能快速核算产量，不需要逐件清点，提升产线的管理效率。另外，工装表面的所有镂空结构，除了减重、过液的作用，还能在热处理过程中保证气氛的均匀流通，让每个位置的工件温度保持一致，减少同批次工件的热处理硬度差异；在清洗工序中，镂空结构能让喷淋水流直接穿透工装，冲洗到工件的下端面，避免出现清洗死角。针对不同的加工工序，这类工装的结构还可以做针对性的调整，比如用于超声波清洗的工装，可以适当减薄主体板材的厚度，提升超声能量的穿透效果；用于高温淬火的工装，可以在定位座的侧面增加排气槽，避免工件放入后底部形成封闭气腔，导致淬火介质无法接触工件底部，出现淬火软点。
