窄轨小型蒸汽机车三维结构设计

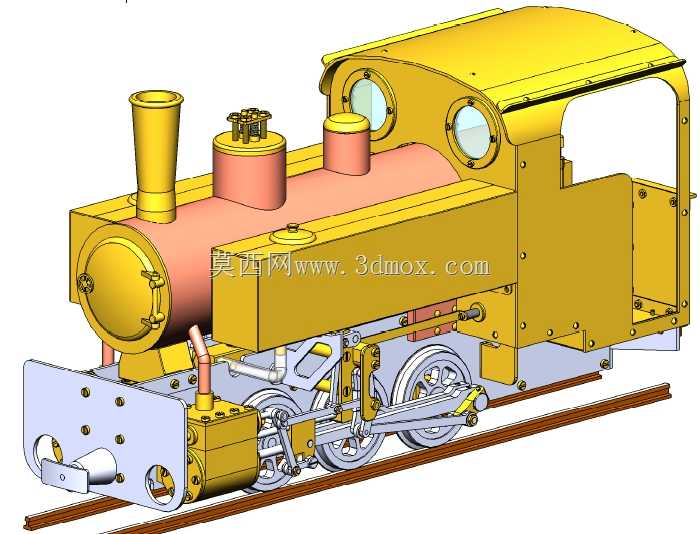

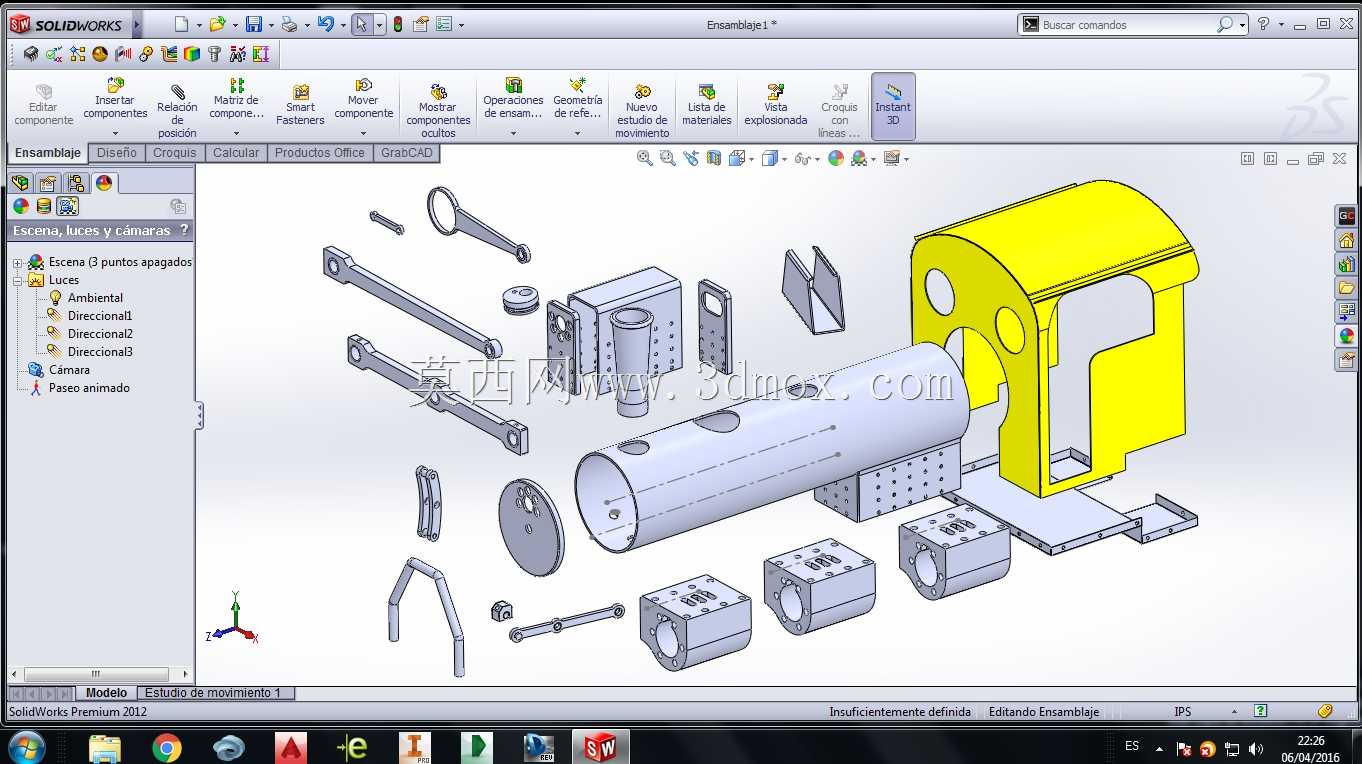

　　这款窄轨小型蒸汽机车的三维结构，主要面向厂区内部物料转运、旅游观光线路接驳、小型工矿轨道运输场景设计，适配轨距600mm至762mm的轻型铺设轨道，可在曲线半径不小于15m的狭窄线路上灵活通行，解决大型机车无法进入狭小作业区段的牵引需求。从结构布局来看，整车采用卧式火管锅炉作为动力核心，锅炉前端设置烟箱与烟囱总成，顶部对称布置汽包与注水口组件，锅炉外侧覆盖隔热防护层，既减少运行过程中的热量损耗，也能避免运维人员误触造成烫伤。走行部采用0-4-0轴式配置，四个动轮通过连杆机构实现联动，轮对与车架之间采用叠板弹簧减震，可适应轨道铺设精度不高的临时线路、厂区自有线路的颠簸工况，轮缘厚度与踏面轮廓严格匹配轻型钢轨的截面参数，

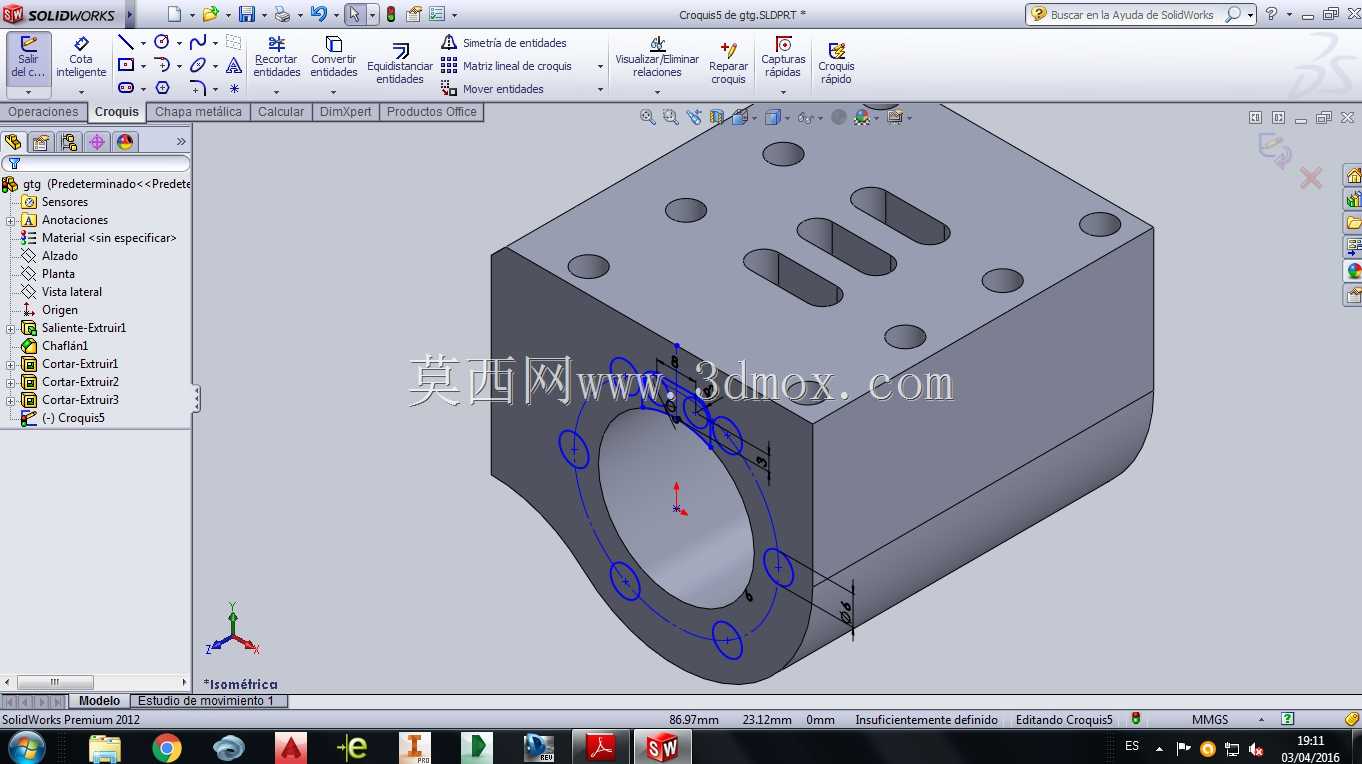

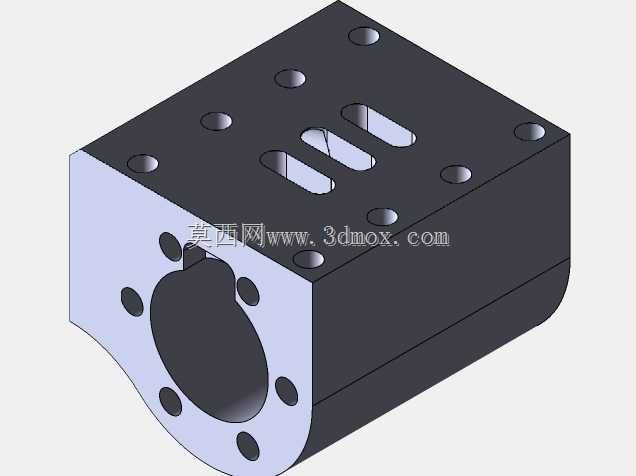

　　保证运行过程中不发生脱轨风险。传动与配气机构布置在车架左侧，通过月牙板滑块实现汽门开度的调节，控制蒸汽进入汽缸的流量与时机，进而调整机车的牵引扭矩与运行速度，汽缸输出的往复动力通过十字头、连杆传递给动轮，整套传动机构的铰接点均设置注油嘴，方便日常运维时加注润滑脂，减少运动部件的磨损。司机室采用半开放式结构，前方设置圆形瞭望窗，侧方预留操作空间，可容纳1名司机完成操纵作业，司机室内集成了汽阀操纵杆、制动手柄、水位观测装置，所有操纵件的布置位置符合人体工程学要求，司机保持坐姿即可完成全部行车操作，无需频繁起身挪动。车架下部前端设置排障器，可清理轨道表面掉落的碎石、杂物，避免异物卡入轮对造成行车故障，车钩采用小型链式车钩，

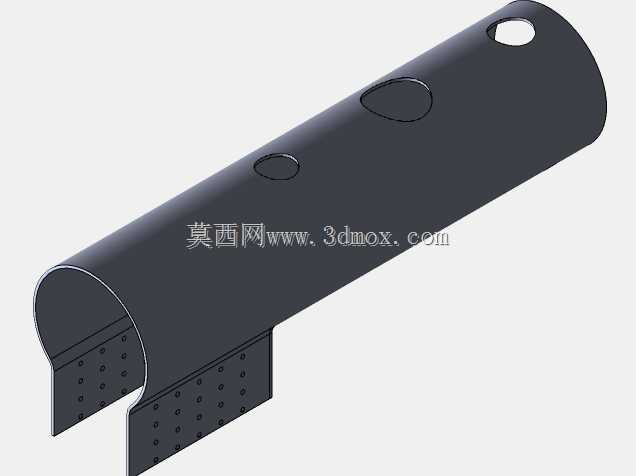

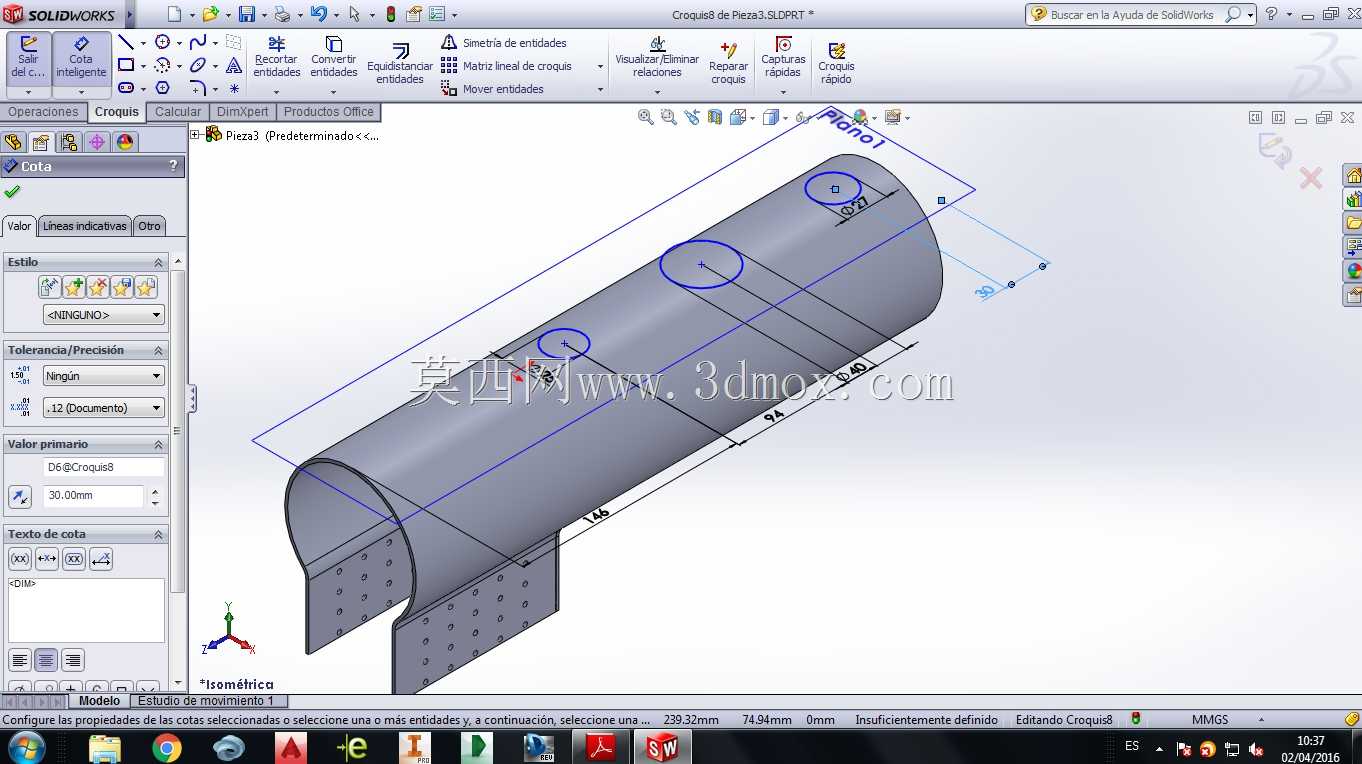

　　可匹配同轨距的货运矿车、观光车厢的连接接口，牵引载荷根据锅炉压力设定，额定牵引状态下可在3‰坡度的线路上稳定牵引总重5t的编组车辆。设计过程中优先考虑了部件的可加工性与装配便利性，锅炉筒体采用标准无缝钢管卷制焊接，封头采用标准椭圆封头，减少非标准曲面的加工难度；走行部的轮对、轴箱均采用模块化设计，可单独拆卸更换，无需拆解整车结构；所有管路接口均采用标准管螺纹连接，方便后期维护时更换密封件、疏通管路。外形尺寸方面，整车长度控制在1.8m以内，宽度不超过0.8m，高度从轨面至烟囱顶部为1.2m，整体结构紧凑，可通过小型巷道、厂区通道等限界较小的区段，安装时仅需确认轨道铺设的水平度与轨距误差在允许范围内，即可直接落轨调试，

　　无需额外改造线路基础。整车的配重经过合理分配，锅炉重量占整车总重的60%，全部落在动轮上方，保证动轮与轨道之间有足够的粘着力，避免牵引过程中出现轮对空转的问题，制动系统采用手轮操纵的闸瓦制动，闸瓦直接作用在动轮踏面，制动扭矩可通过手轮转动圈数调节，平道额定载荷下的制动距离不超过2m，满足小型轨道车辆的安全运行要求。
