带GM6肋皮带轮的KRC PS3转向泵结构

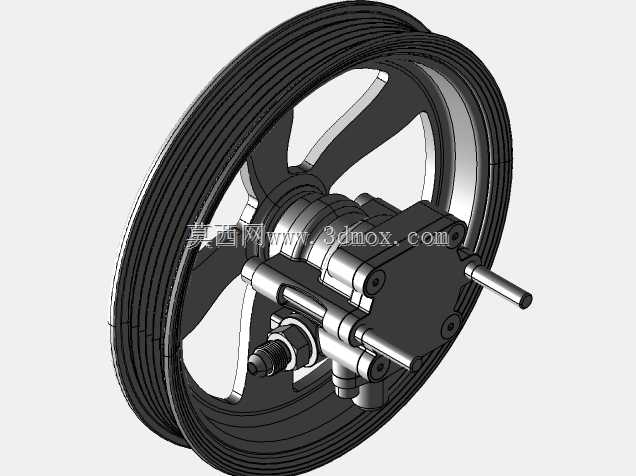

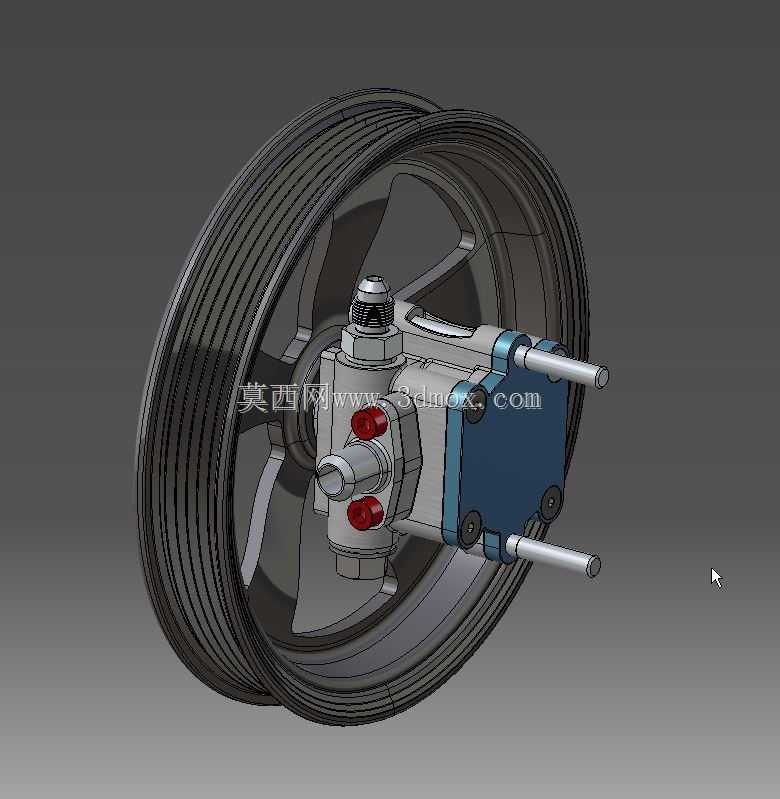

　　在乘用车辆、轻型商用车的液压助力转向系统布局中，转向泵是核心动力供给部件，其安装位置通常紧贴发动机侧部附件轮系，通过皮带与发动机曲轴输出端连接，将发动机的机械能转化为液压能，为转向机提供压力稳定的助力油液，降低驾驶员转动方向盘的操作力，尤其在低速挪车、原地转向工况下，能大幅减轻操作负荷，提升整车操控的轻便性。本次涉及的KRC PS3转向泵，配套设计了GM 6肋皮带轮，同时额外配置了2英寸偏置的定制皮带轮结构，该偏置轮并非用于常规动力传动，而是专门针对发动机舱紧凑布局下的空间校核场景设置，在实车装配前的三维布局验证阶段，可通过该偏置轮快速确认轮系与周边管路、车架、附属部件的间隙是否满足安全要求，避免实车装配时出现皮带干涉、

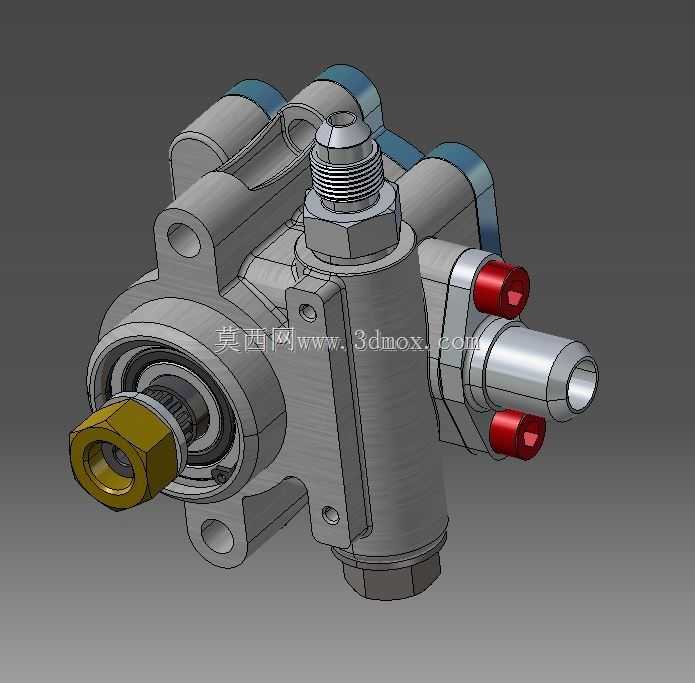

　　轮系蹭碰周边构件的问题。从结构设计逻辑来看，该转向泵的本体采用成熟的叶片泵结构，内部转子、叶片、配流盘的配合精度直接影响输出油压的稳定性，建模过程中对泵体内部的油道走向做了完整还原，可清晰看到进油口、出油口的法兰连接位置，以及泵体上用于固定安装的支耳结构，安装支耳的孔位间距、孔径尺寸完全匹配GM系列发动机侧部的安装点位，无需额外制作转接支架即可完成原位装配。配套的6肋皮带轮采用多楔带匹配设计，轮槽的齿形参数符合通用汽车附件轮系的标准规范，与曲轴皮带轮、张紧轮、发电机皮带轮的槽型完全对齐，皮带包角满足传动效率要求，不会出现皮带打滑、异响的问题；皮带轮与泵轴的连接采用花键配合加锁紧螺母的结构，可传递足够的扭矩，

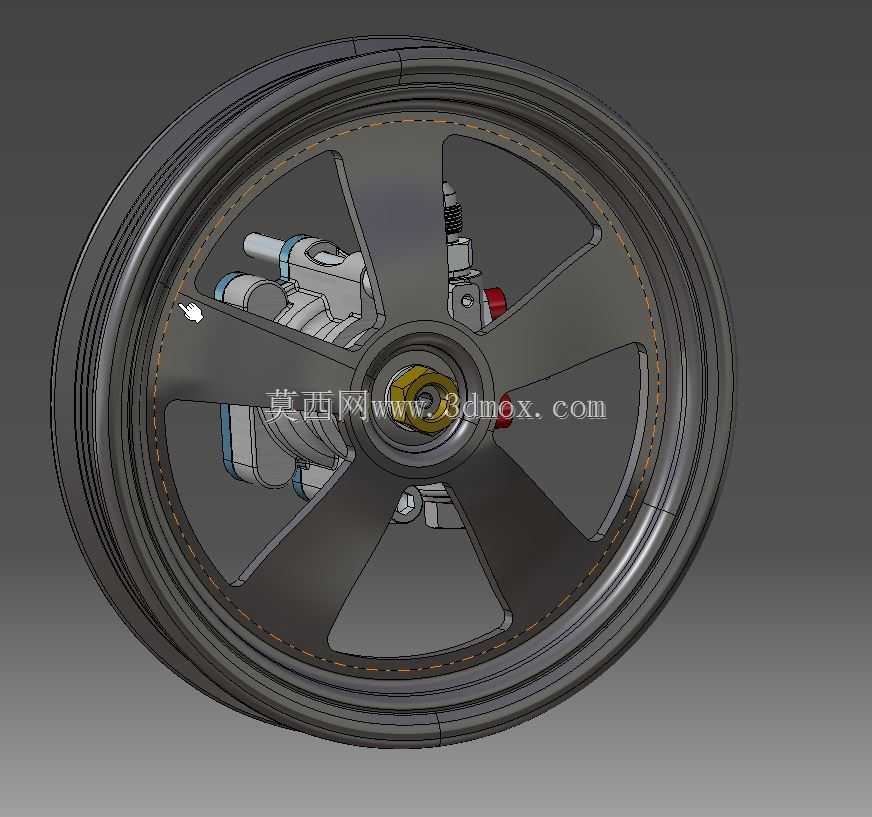

　　避免大角度转向时泵轴负载突增导致的轮系打滑。设计过程中充分考虑了发动机舱的振动工况，泵体安装支耳处预留了减震衬垫的安装空间，建模时还原了衬垫的压缩量边界，确保装配后衬垫处于合理的压缩区间，既能有效过滤发动机运转时传递到泵体的振动，降低泵体自身的共振异响，也能避免衬垫过度压缩导致的早期损坏。偏置定制皮带轮的安装位置与主工作皮带轮保持同轴，轮缘的径向跳动公差控制在合理范围内，在做空间校核时，可直接通过该轮的外轮廓模拟皮带安装后的最大外边界，快速测量与周边制动管路、空调管路、线束走向的最小间隙，相比传统的二维图纸校核，三维状态下可360度旋转查看任意角度的间隙情况，不会出现视觉盲区导致的校核失误。从安装边界来看，

　　该转向泵的整体外轮廓尺寸适配横置、纵置两类发动机的布局，泵体出油口的朝向可根据不同车型的管路走向做小角度调整，建模时保留了安装法兰的角度调整余量，结构设计人员可根据具体车型的机舱布局快速调整出油口朝向，无需重新设计泵体本体结构。在转向系统的匹配计算中，该泵的排量参数适配整备质量1.5吨到2.5吨区间的车型，输出油压可根据转向机的需求在标定范围内调整，泵体上集成的流量控制阀可在发动机高转速时自动限制输出流量，避免高速行驶时转向过于灵敏导致的操控稳定性下降，同时也能减少高转速下泵体自身的功率损耗，降低发动机的附件负载。建模过程中对所有配合面的公差带做了对应标注，比如泵轴与皮带轮的配合公差、泵体安装支耳的位置度公差、油口法兰的平面度公差，这些细节都直接影响零件的实际加工可行性与装配后的密封性能，若配合公差设置不合理，很容易出现装配后漏油、皮带轮偏摆、泵体运转异响等实际问题。针对售后维修场景，该结构的拆解顺序也在模型中做了隐含的逻辑体现，皮带轮、锁紧螺母、泵体端盖、内部转子组件的装配层级清晰，维修人员可按照装配层级依次拆解更换易损件，无需破坏泵体本体结构，降低后期的维护成本。在实车测试阶段，该结构的转向泵可在-40℃到120℃的环境温度区间稳定工作，适配国内绝大多数地区的气候使用条件，泵体的壳体采用铝合金压铸工艺成型，兼顾结构强度与轻量化要求，不会给发动机舱增加过多的额外重量。
