带轮与锥形轮毂结构的工业叶轮设计

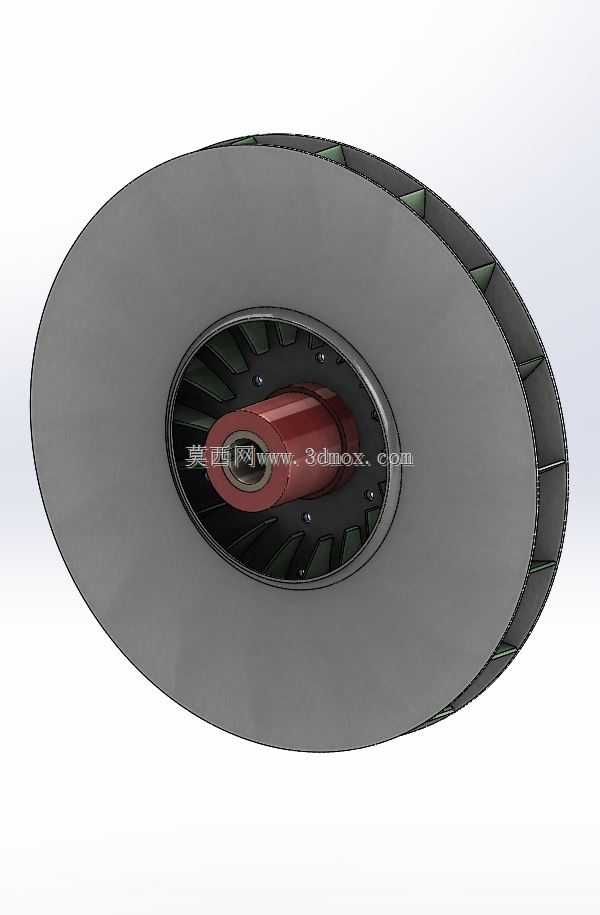

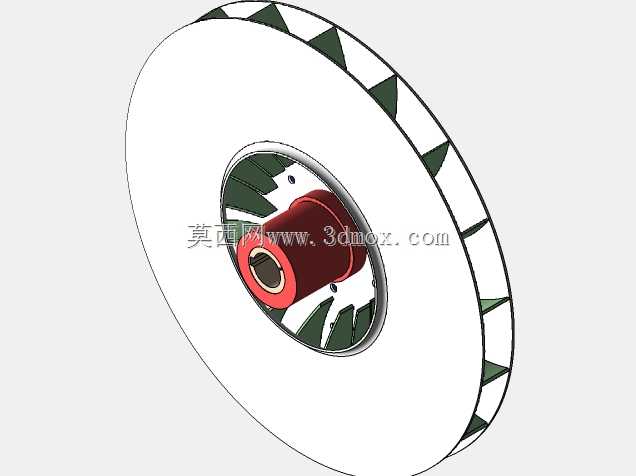

　　在各类流体输送、通风换热、动力透平类设备中，叶轮是直接决定介质做功效率的核心旋转部件，本次呈现的这款叶轮采用带轮轮毂与锥形轮毂组合的结构形式，适配多种需要稳定动力输入、可靠轴向定位的工业应用场景。从实际工况适配来看，这类双轮毂结构的叶轮常应用在中低压离心通风设备、小型工业除尘风机、物料气力输送系统的动力端，也可作为部分小型透平膨胀机、离心式泵类的做功部件，相比单一柱形轮毂的叶轮，它的结构设计更侧重安装稳定性与动力传递的可靠性。

　　从功能特性上看，带轮结构的轮毂直接集成了皮带传动的配合面，省去了额外加装传动带轮的装配步骤，传动过程中带轮与叶轮本体为一体式结构，不存在键连接松动、配合面打滑的隐患，能在长期高速旋转工况下保持动力输入的同轴度；锥形轮毂部分则承担轴向定位与安装锁紧的功能，锥面配合具备自动对中的特性，安装时无需反复调整径向跳动量，配合锁紧螺母即可实现叶轮与主轴的无间隙配合，在设备启停、负载波动的工况下，能有效降低主轴承受的交变冲击载荷，延长轴承组件的使用寿命。

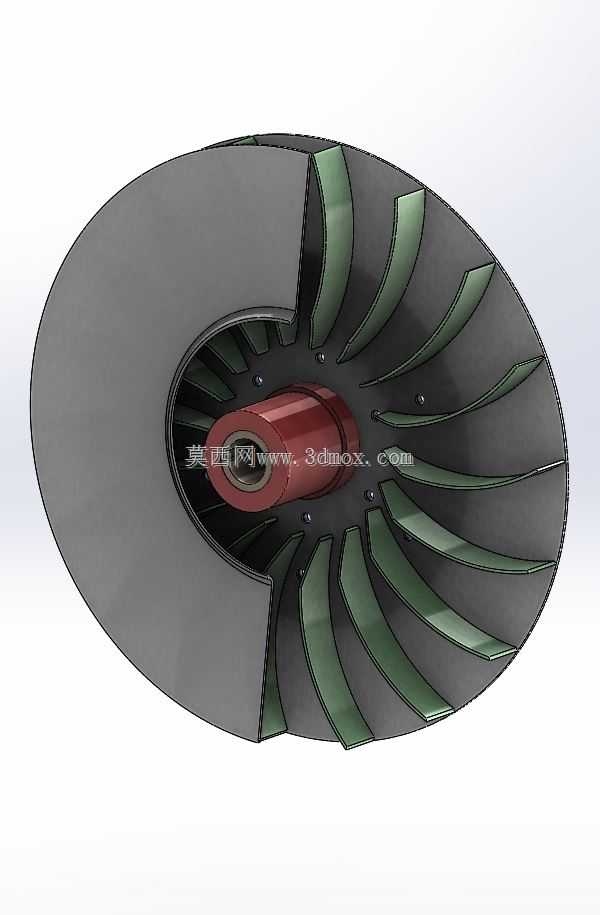

　　设计思路上，这款叶轮采用后向式叶片布局，叶片与轮盖、轮盘的连接采用圆弧过渡结构，减少介质在流道内的流动阻力，同时降低叶片根部的应力集中系数；轮盘部分采用等强度设计思路，从轮毂外缘到轮盘外沿的厚度逐步递减，在保证结构强度满足额定转速下离心力载荷要求的前提下，尽可能降低叶轮自身的转动惯量，减少设备启动时的动力冲击。带轮轮毂的槽型尺寸按照通用V带传动的标准参数设计，可直接匹配市面上常规型号的传动皮带，无需定制专用传动件；锥形轮毂的锥度选用1:10的通用安装锥度，适配多数通用风机、泵类的主轴安装尺寸，具备较好的互换性。

　　外形尺寸与安装边界方面，叶轮的整体外径根据适配风量参数设计，轮盘外沿做了倒角处理，避免安装过程中锐边划伤操作人员，同时减少高速旋转时轮缘处的气流扰动噪声；带轮轮毂的端面设置有标准的轴端挡圈安装槽，配合轴端挡圈可实现轴向的二次限位，防止长期运行中叶轮发生轴向窜动；锥形轮毂的内孔按照标准公差加工，与主轴配合时可实现H7/k6的过渡配合精度，安装后径向跳动量可控制在0.05mm以内，满足多数工业旋转设备的动平衡精度要求。流道部分的叶片型线经过流体仿真优化，介质进入流道后可沿叶片型线平滑加速，在叶轮出口处获得均匀的流速分布，降低流道内的涡流损失，提升设备的整体运行效率。

　　从实际装配的角度考虑，这款叶轮的两个轮毂分别位于轮盘的两侧，安装时可先将锥形轮毂侧穿入设备主轴，锥面贴合到位后锁紧主轴螺母，再将传动皮带套入带轮轮毂的槽内，调整电机位置保证皮带张紧度合适即可完成装配，无需复杂的对中调整步骤，适合现场快速更换与维护。叶轮的轮盖与轮盘之间的叶片焊接（或一体成型）位置做了加厚处理，在额定转速1.2倍的超速测试工况下，叶片与轮盘的连接位置应力远低于材料的屈服强度，可满足长期连续运行的结构强度要求。
