闭式叶轮轮毂机械结构三维设计

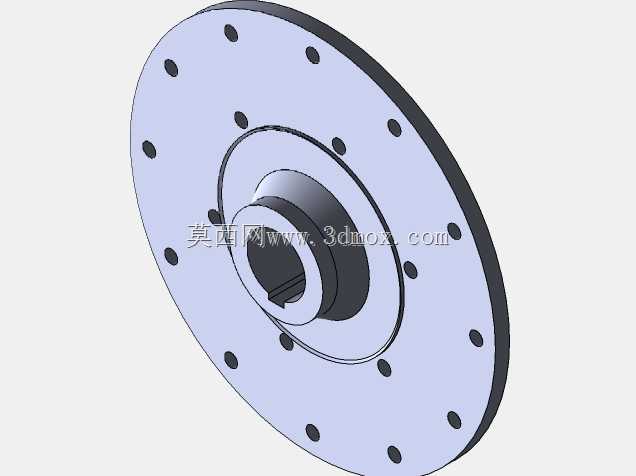

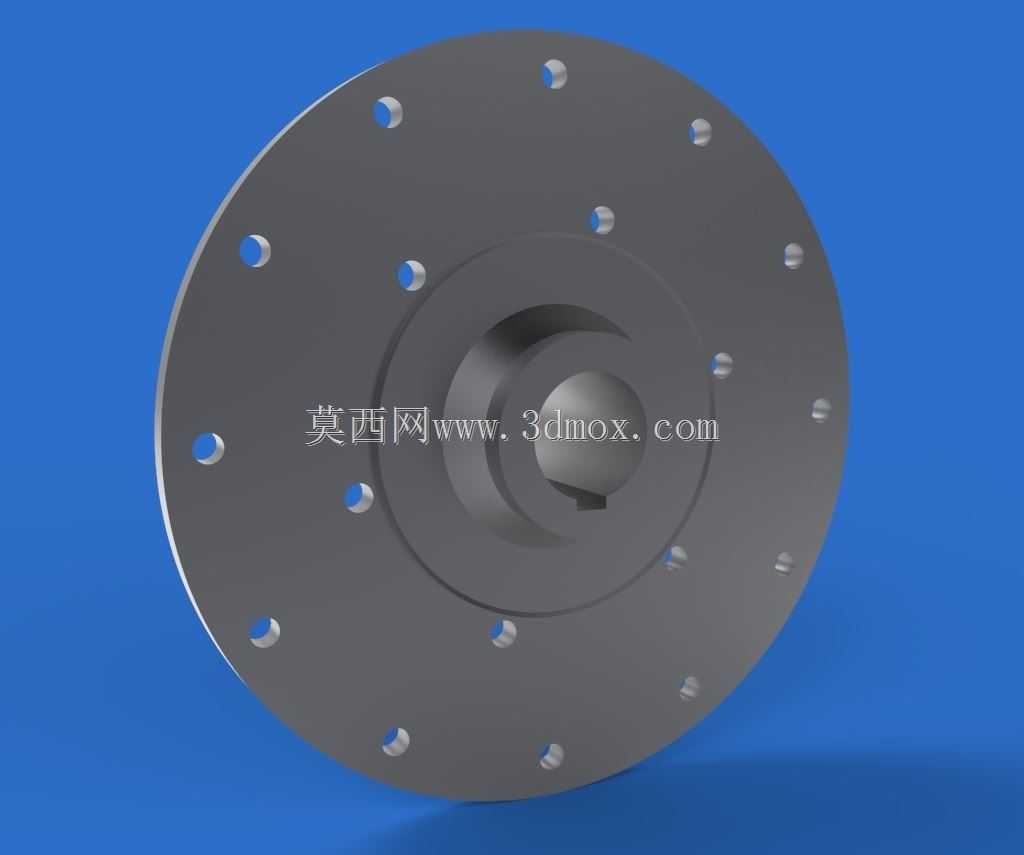

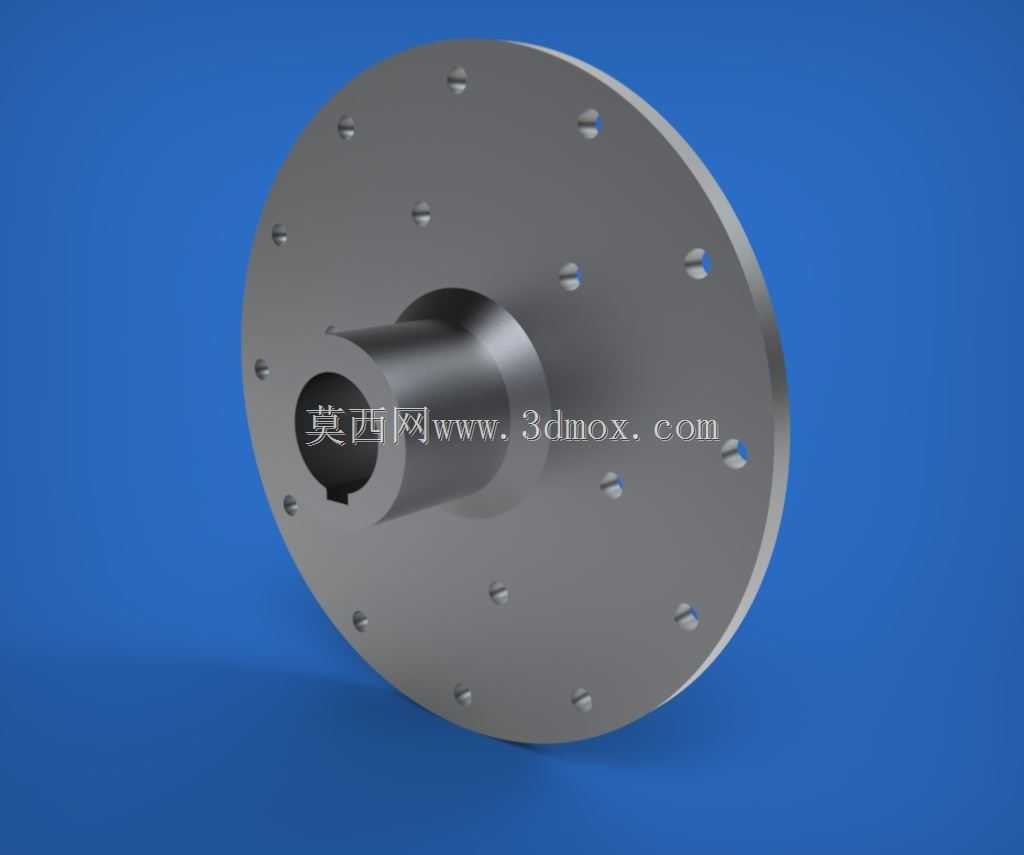

　　在离心式流体输送设备、透平机械以及各类旋转作业装置中，叶轮轮毂是连接叶轮主体与动力主轴的核心承载部件，其结构设计合理性直接决定整套旋转组件的运行稳定性与动平衡表现。这款闭式叶轮轮毂采用一体化盘式结构设计，中心设置带平键槽的轴孔，用于与动力输出主轴实现周向固定，传递旋转扭矩，避免运行过程中叶轮与主轴出现相对打滑。轮毂外缘的环形法兰面均匀排布多组安装通孔，用于通过紧固件与叶轮叶片组件实现刚性连接，孔位采用等角度圆周分布设计，确保装配后整体旋转部件的质量分布均匀，降低高速运转时的偏心振动风险。从实际应用场景来看，这类轮毂结构广泛适配于闭式离心泵叶轮、离心风机叶轮、小型涡轮转子等旋转部件的装配需求，尤其适用于对旋转精度、

　　连接可靠性要求较高的工况，能够承受连续运转下的交变扭矩载荷与一定的轴向力作用。设计过程中，首先需要匹配对应主轴的轴径尺寸确定中心轴孔的公差配合，通常采用过渡配合保证装配同轴度，键槽的尺寸与位置严格遵循对应标准，确保键连接的接触面积足够，避免应力集中导致的键槽开裂。外缘安装孔的数量与分布直径根据所连接叶轮的直径、重量以及额定工作转速计算确定，孔位的位置度公差需要严格控制，避免装配后叶轮端面出现跳动，影响流体输送效率或者产生异常噪音。轮毂的轴向厚度需要结合传递扭矩的大小、轴孔配合长度综合确定，既要保证与主轴有足够的配合接触长度，避免应力集中在轴端局部位置，也要控制整体重量，降低旋转部件的转动惯量，减少设备启动时的动力负载。

　　轮毂中心的轴孔端面设置有沉台结构，可用于装配轴端挡圈或者锁紧螺母，实现轮毂在主轴上的轴向定位，防止运转过程中受轴向力作用出现窜动。从安装边界来看，该轮毂的最大外圆直径需要匹配叶轮轮盘的内圈安装位，确保装配后轮毂外缘与叶轮轮盘贴合紧密，无装配间隙，避免高速旋转时出现气流或者液流的内泄漏。所有安装孔均采用通孔设计，方便紧固件从轮毂侧穿入与叶轮侧的螺母或者螺纹孔锁紧，装配时可通过工艺销钉先定位孔位，再逐步对称拧紧紧固件，避免装配应力导致轮毂变形。轮毂的各过渡位置均设置有圆角过渡，尤其是轴孔与端面的交接处、安装孔的孔口位置，避免尖锐棱角造成的应力集中，提升部件的疲劳强度，适配长时间连续运转的工况需求。这类闭式结构的轮毂相比开式轮毂结构，

　　自身的刚性更好，轴向承载能力更强，能够适配更高转速的运行场景，同时其平整的端面结构也方便加装密封组件，适用于输送有压流体的设备腔体内部装配。建模过程中需要重点保证圆周方向各特征的阵列角度精度，以及中心轴孔与外圆的同轴度要求，所有加工面的粗糙度要求根据装配需求设定，配合面需要满足对应的加工精度，非配合面可适当降低要求以控制加工成本。在实际选型替换时，需要核对轮毂的轴孔尺寸、键槽规格、安装孔分布圆直径、安装孔数量与孔径、轮毂总厚度这几个核心安装尺寸，确保与现有主轴、叶轮组件完全匹配，避免出现装配干涉或者连接强度不足的问题。
