空气冷却器端盖密封安装结构

　　在工业换热、动力系统散热、工艺流体冷却等场景中，空气冷却器作为核心换热设备，其端盖部件直接决定了壳体密封性能、介质流向约束以及外部安装适配性，是整套冷却系统中不可忽视的结构件。日常运维中不少冷却器出现的介质渗漏、安装对位偏差、检修后密封失效等问题，追根溯源大多和端盖的结构设计合理性、安装边界匹配度直接相关，因此在结构建模阶段就需要充分结合实际装配工况做细节考量。

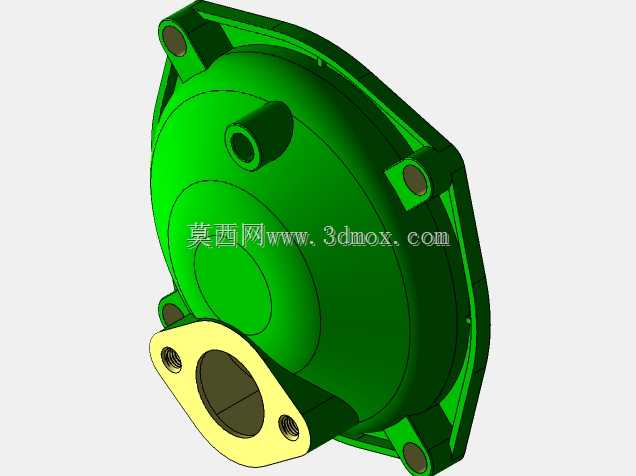

　　从实际功能来看，这个端盖首先承担的是冷却器壳体端部的密封承压作用，需要匹配壳体端部的异形轮廓，盖体主体采用弧面凸起结构，而非平面盖板设计，一方面是为了给壳体内的冷却流道端部留出足够的缓冲腔室，避免介质直冲到端盖平面形成紊流增加流阻，另一方面弧面结构的承压能力远高于同厚度平板，在同等承压要求下可以有效降低盖板壁厚，减少整体耗材用量。盖体边缘布置的多个安装耳座，每个耳座都预制了穿装螺栓的通孔，孔位的同轴度、耳座的贴合平面度都需要严格控制，安装时耳座的贴合面需要和壳体端部的法兰面完全贴合，配合密封垫片实现周向密封，避免冷却介质从结合面渗漏。

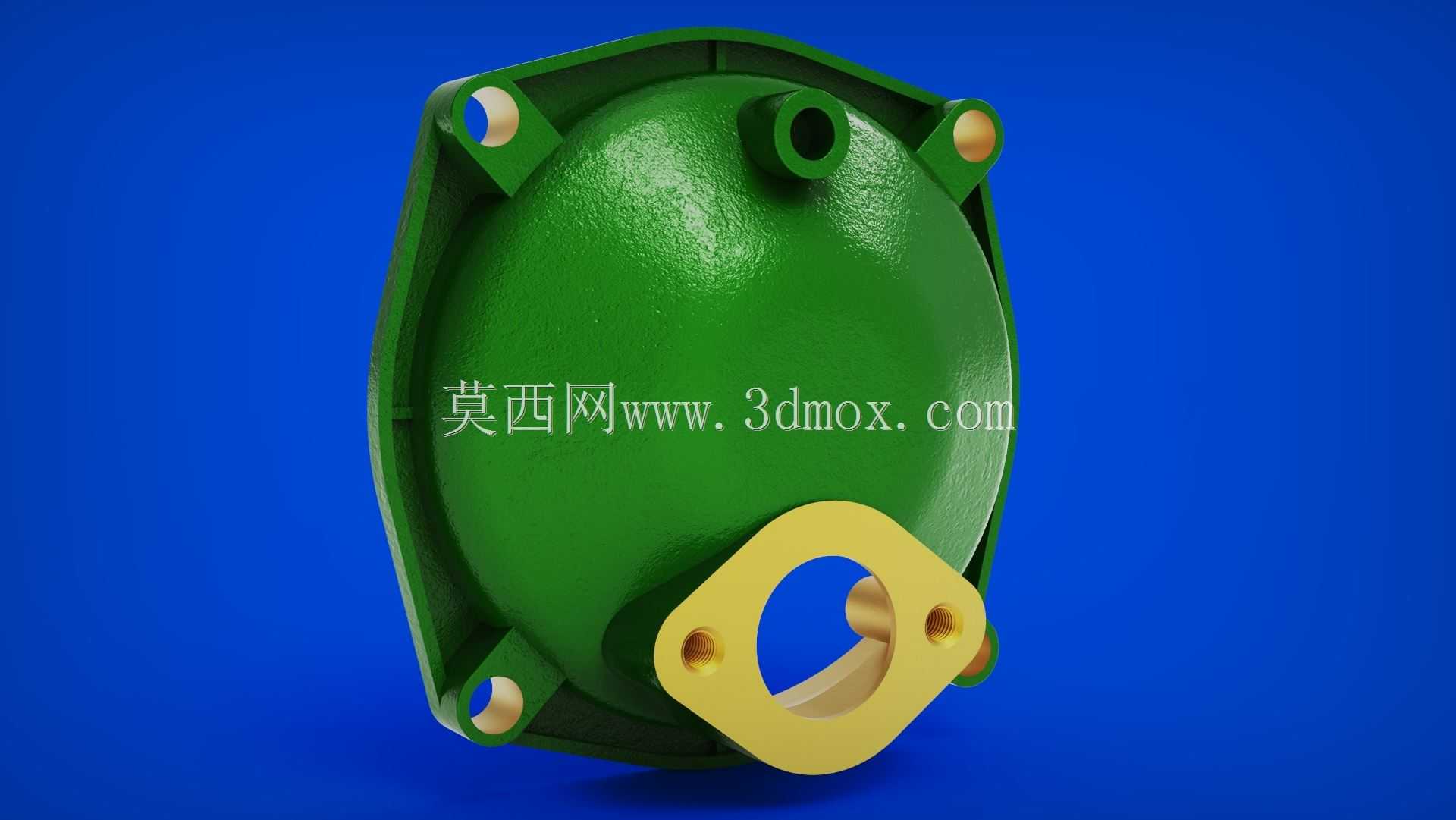

　　端盖侧面突出的管状接口，是用来外接管路的连接结构，接口处搭配的黄色法兰盘，预制了两个螺栓安装孔，用来和外部管路的法兰做对接固定，这个接口的位置设计并非随意布置，而是结合冷却器内部的流道走向确定，能够保证冷却介质进出时的流态平稳，减少局部涡流带来的压力损失。建模过程中需要重点关注法兰结合面的平面度公差，以及接口内孔和盖体内腔的连通过渡处的圆角处理，避免直角结构造成应力集中，在长期承压工况下出现开裂风险。

　　从安装边界来看，盖体整体的外轮廓尺寸需要和冷却器壳体的端部安装位完全匹配，各个安装耳座的孔位中心距需要和壳体法兰上的螺纹孔位置一一对应，装配时螺栓穿入后需要按对角顺序逐步拧紧，避免单侧受力过大造成盖体变形、密封垫片压偏失效。侧面法兰接口的伸出长度需要考虑外部管路的安装操作空间，避免和周边的设备支架、管线产生干涉，同时接口的通径尺寸需要匹配系统管路的流量要求，通径过小会增加介质流动阻力，通径过大则会造成结构冗余、增加不必要的材料成本。

　　设计思路上，这类端盖不需要做过多的复杂曲面造型，所有结构都围绕功能实现展开：盖体的壁厚根据设计承压等级计算确定，既要满足强度刚度要求，避免承压时出现过大变形影响密封，也要避免壁厚过大造成材料浪费、整机重量增加。安装耳座的位置均匀分布在盖体周向，保证螺栓拧紧时密封垫片的压紧力均匀分布，每个耳座和盖体主体的连接处都做了圆角过渡，减少应力集中，提升部件的抗疲劳性能，因为冷却器在运行过程中会伴随介质温度变化产生热胀冷缩，连接处的应力集中很容易在长期温度交变工况下产生裂纹。

　　在实际设备运行中，这个端盖除了密封承压之外，还可以根据需要在预留的接口位置安装温度、压力检测元件，实时监测冷却器内部的介质参数，因此建模时也需要考虑后续加装检测元件的接口兼容性，保证接口的螺纹规格、密封形式符合通用工业标准，不需要额外做结构改装就能完成检测元件的安装。另外端盖的外表面做了平整化处理，方便后续做防腐涂装，因为不少应用场景下冷却器的工作环境存在潮湿、腐蚀介质，良好的表面处理能够提升部件的使用寿命，减少运维更换的频率。

　　不少设计人员在做这类端盖建模时，容易忽略安装耳座背面的加工余量预留，实际生产中如果耳座的贴合面不做切削加工，铸造或注塑成型的表面平面度无法满足密封要求，很容易出现渗漏问题，因此在三维建模阶段就需要明确标注出需要机加工的表面，预留合理的加工余量，同时考虑加工时的装夹定位基准，保证各个安装孔位、法兰面的位置精度符合装配要求。另外盖体内腔的弧面曲率需要和壳体内部的流道平滑衔接，避免出现台阶或凸起，造成介质流动时的阻力增大，甚至在凹陷处积存杂质，长期运行后影响冷却器的换热效率。
