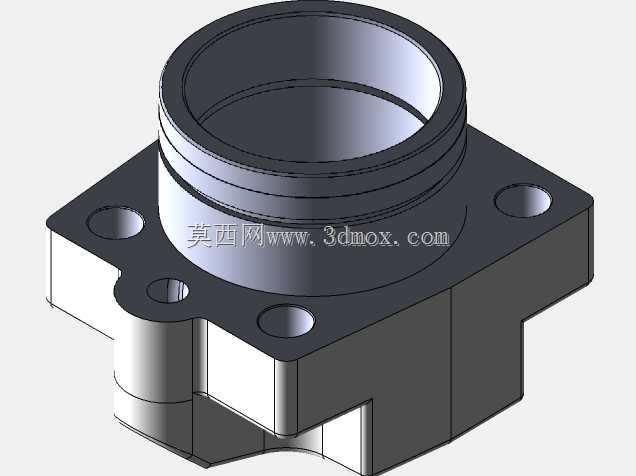

在液压系统的阀组集成、流体管路对接的实际工况里,这类带方形安装法兰的中空铸造件是非常常见的衔接载体,日常接触的设备里,不管是工程机械的液压控制回路,还是工业设备的流体输送单元,都能见到这类零件的身影。它的核心作用是作为管路与阀件、或者执行元件与固定基体的衔接基座,中空的通腔用来走液压油或者其他工艺流体,外侧的方形法兰则承担整个零件的安装固定,同时抵消流体通断、压力波动带来的轴向与径向载荷。

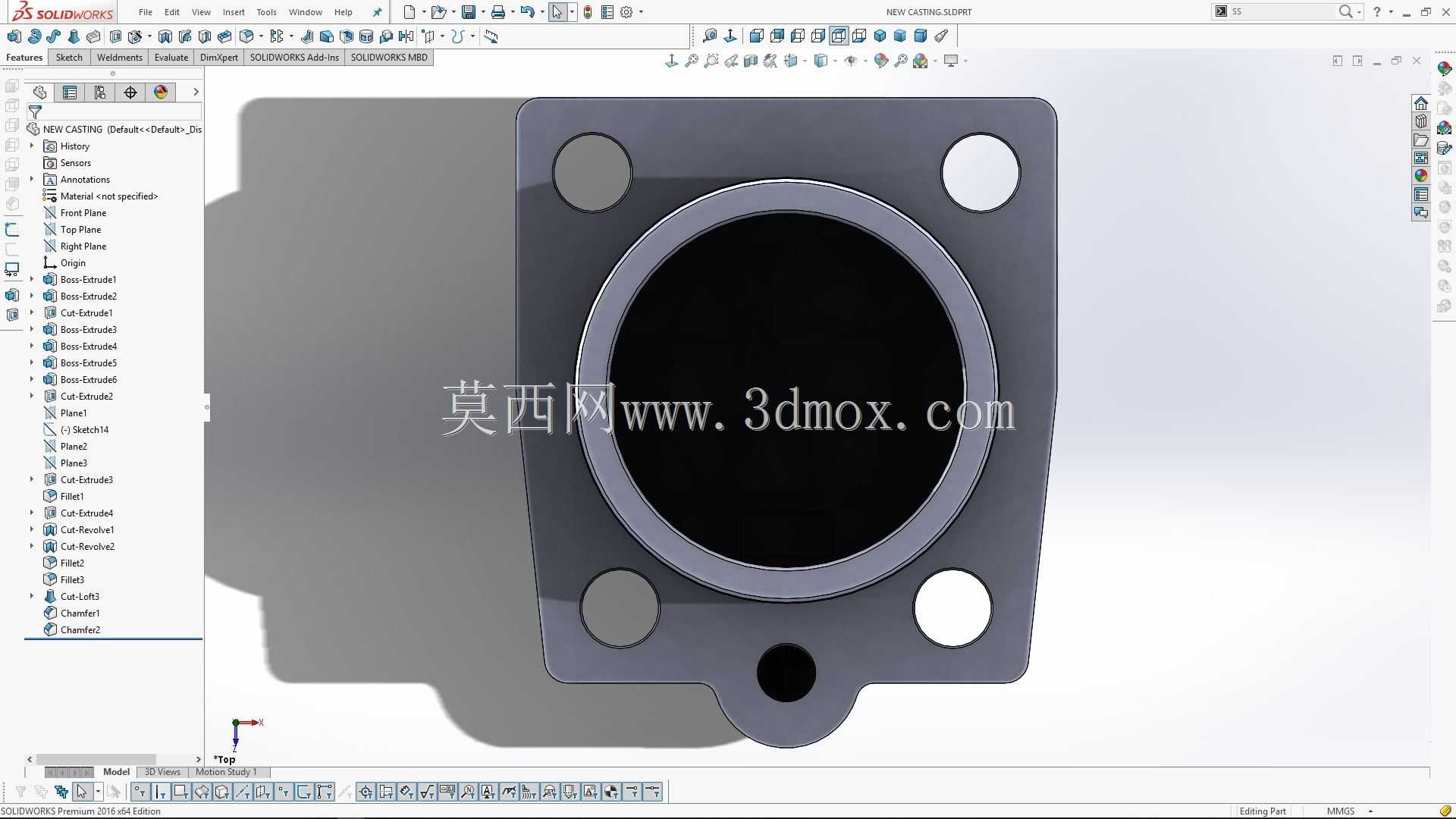

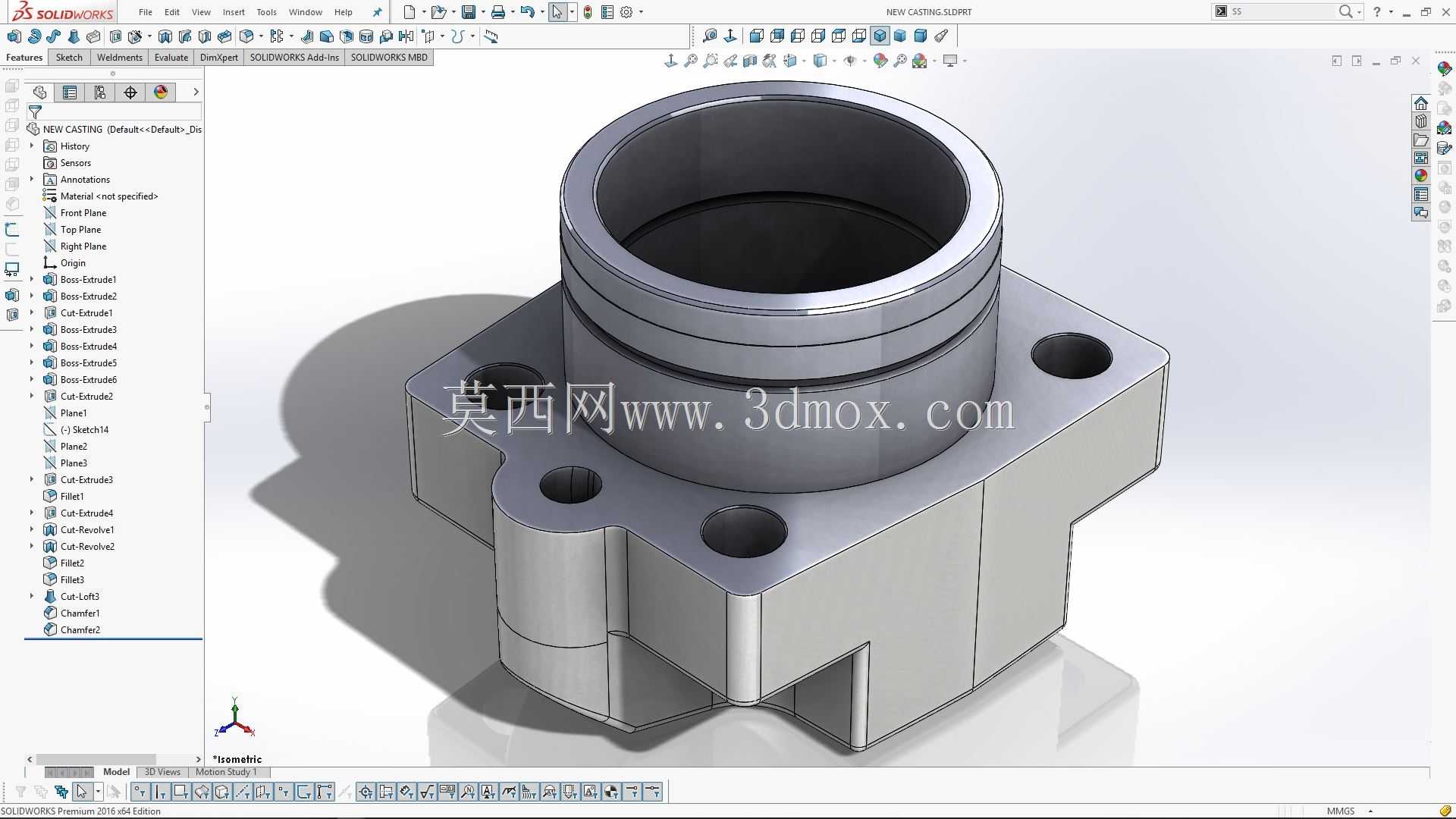

从结构设计的逻辑来看,这个零件采用铸造作为毛坯成型工艺是非常贴合量产需求的,整体非规则的异形结构如果采用全机加工的方式,材料利用率会非常低,加工周期也会拉长,铸造毛坯可以提前做出大致的外形轮廓,只在需要配合的位置留加工余量,能大幅降低后续机加工的工作量。上部的圆筒段是流体通道的主体,内壁需要做精加工来保证和对接管件、阀芯的配合精度,避免出现流体泄漏的问题,圆筒外侧的几道环槽是用来安装密封圈的,装配的时候O型圈卡入环槽,在对接后就能形成可靠的静密封,承受额定工作压力下不会出现渗油漏液的情况。

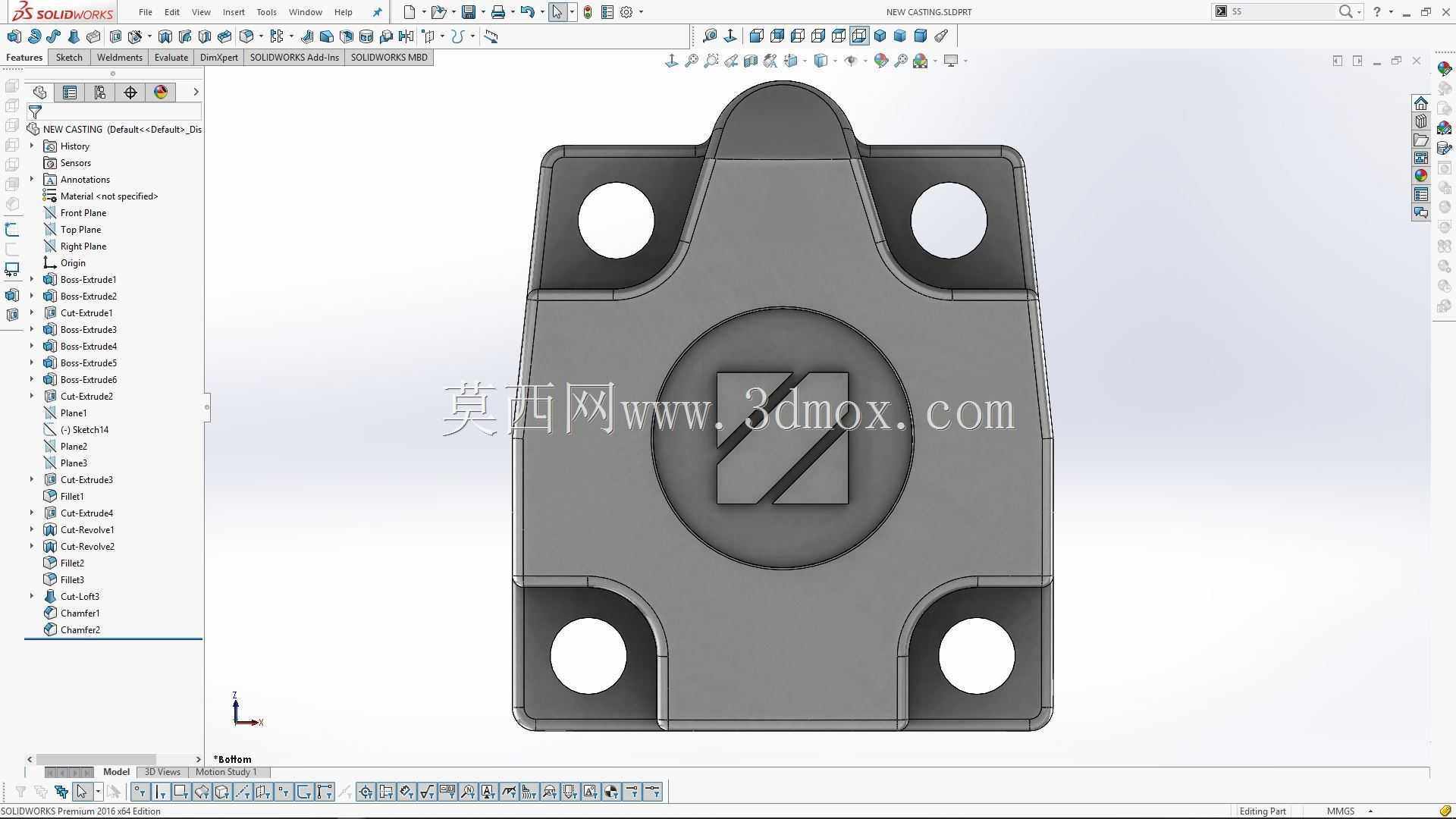

下部的方形法兰是整个零件的安装基准,四个角上的通孔是穿装固定螺栓的,设计的时候这四个孔的位置度公差需要严格控制,要和对接基体上的螺纹孔位置完全匹配,不然装配的时候会出现螺栓无法穿入、或者强行装配后零件产生内应力,长期在压力波动的工况下容易出现密封失效甚至零件开裂的问题。法兰和上部圆筒衔接的位置做了圆弧过渡,没有采用直角衔接,这是铸造工艺里必须考虑的细节,直角位置在铸造冷却的时候很容易出现应力集中,产生铸造裂纹,同时圆弧过渡也能提升零件整体的结构强度,在承受侧向载荷的时候不会在衔接位置出现断裂。

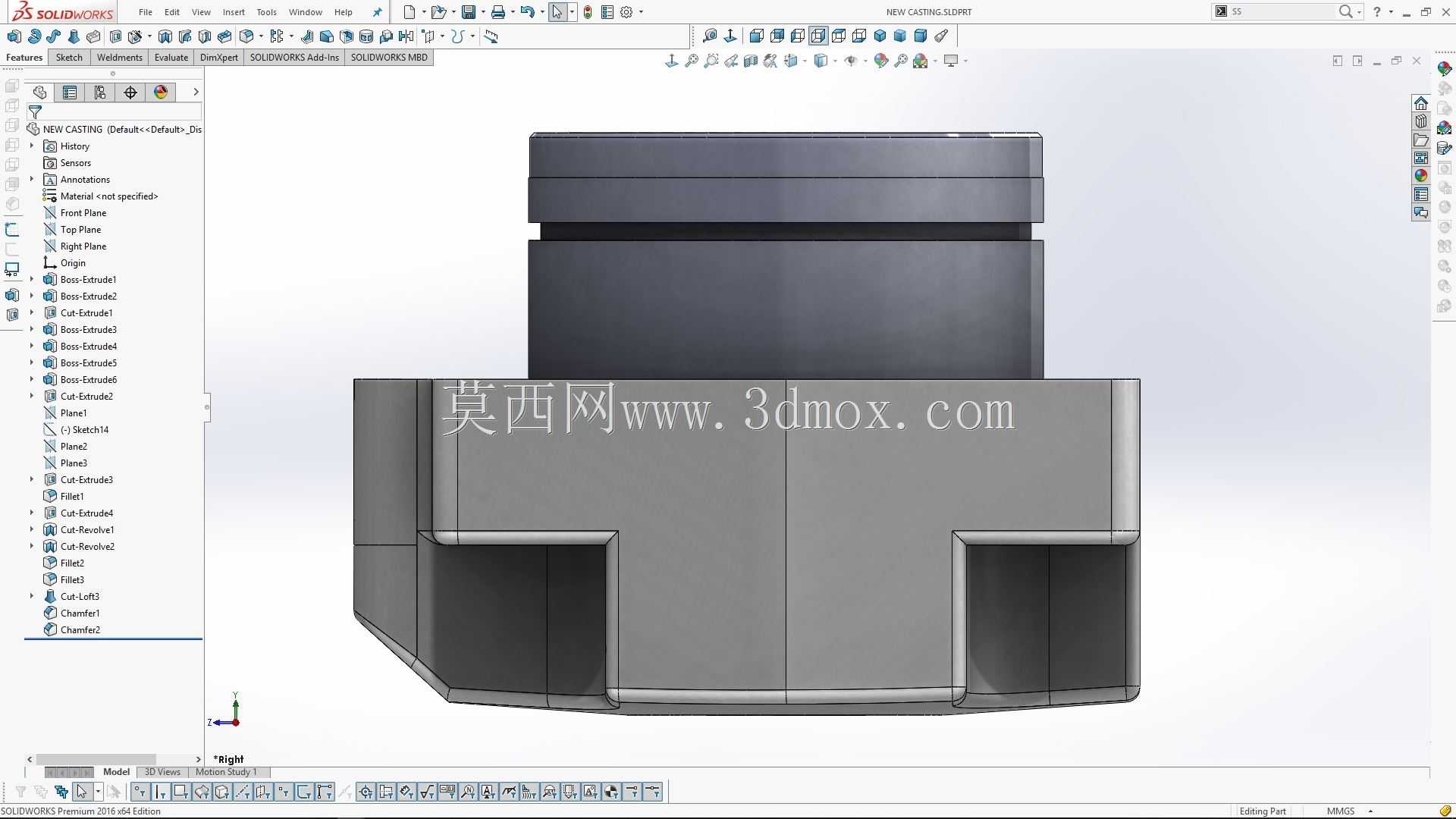

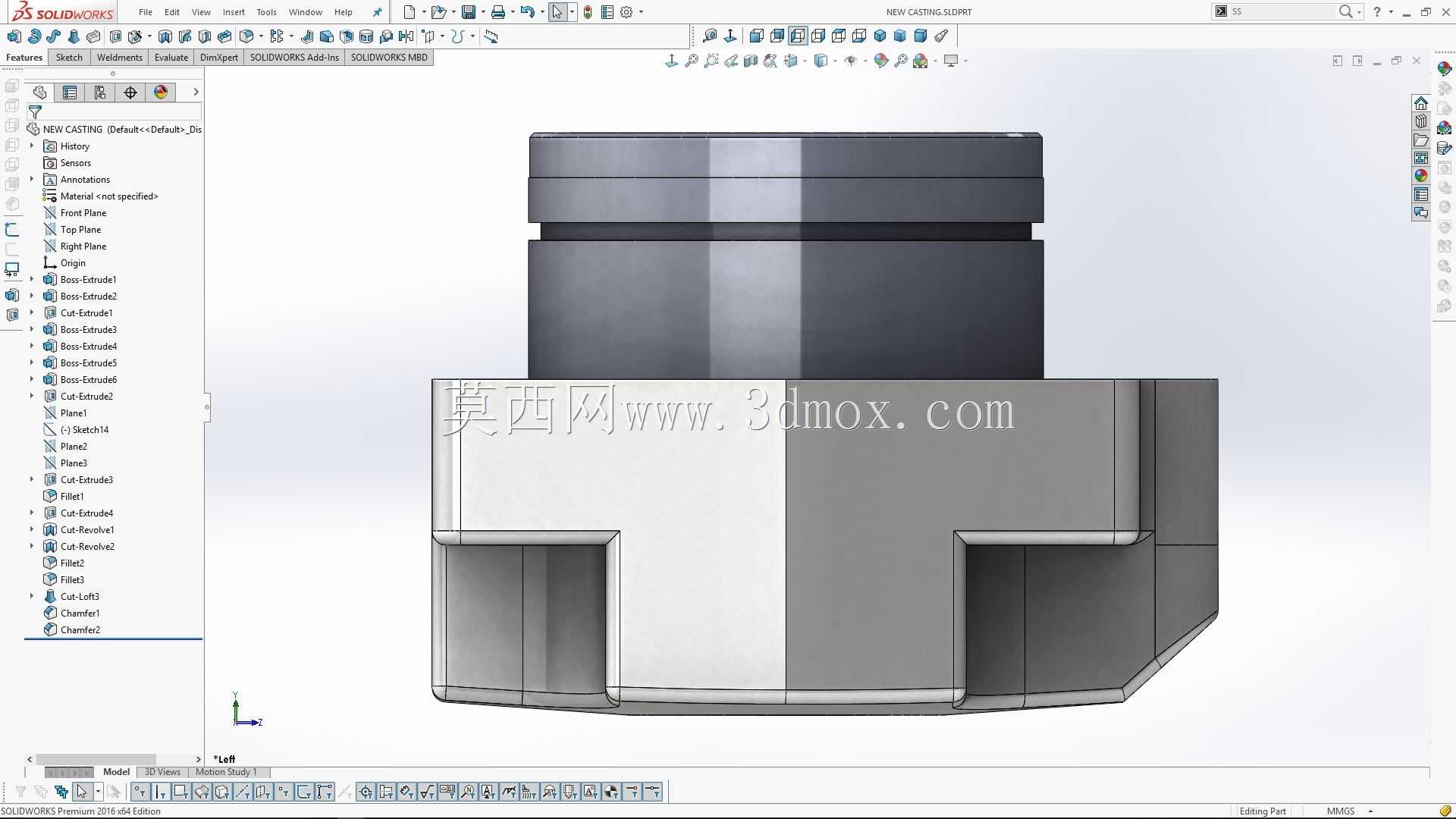

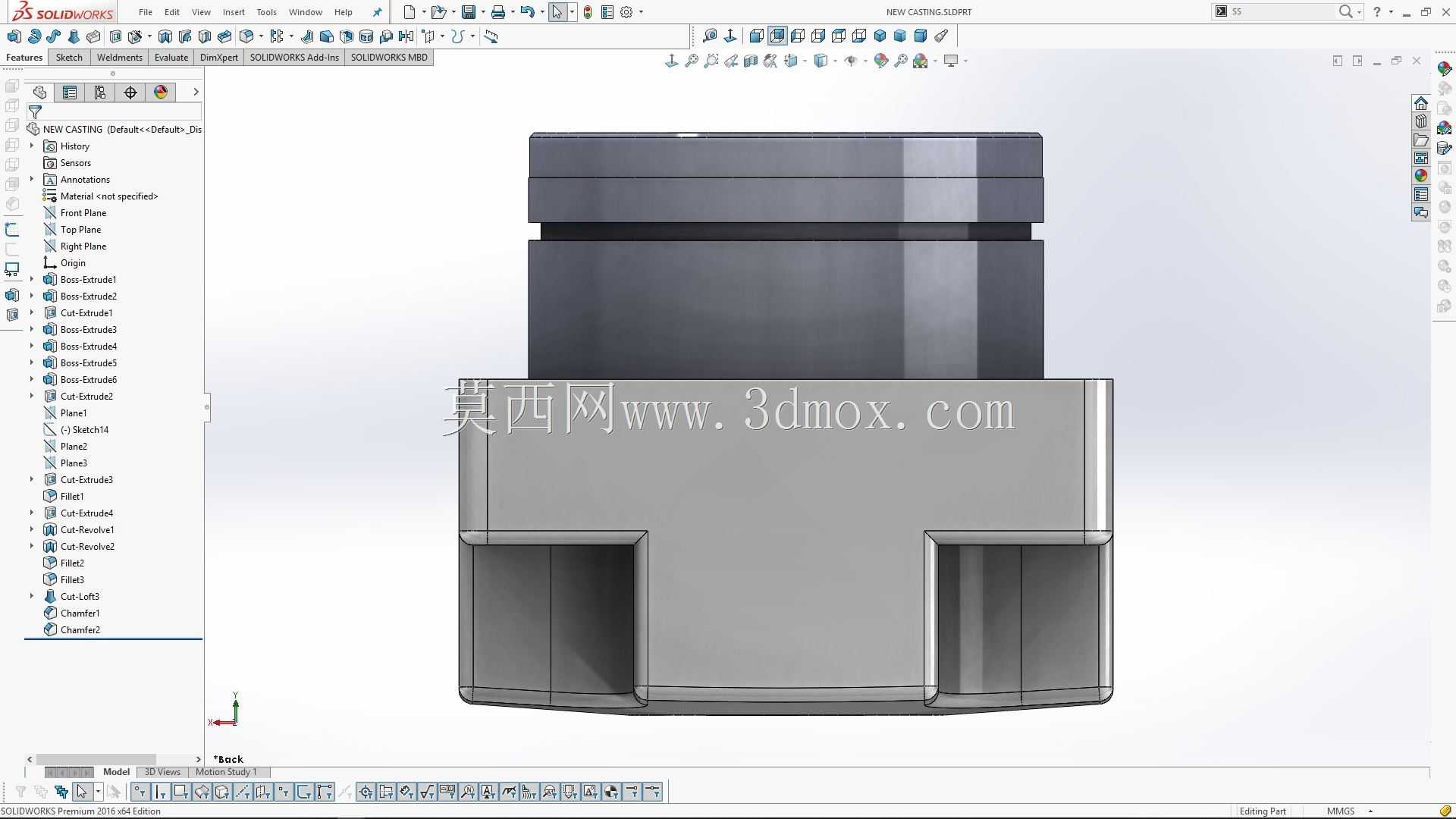

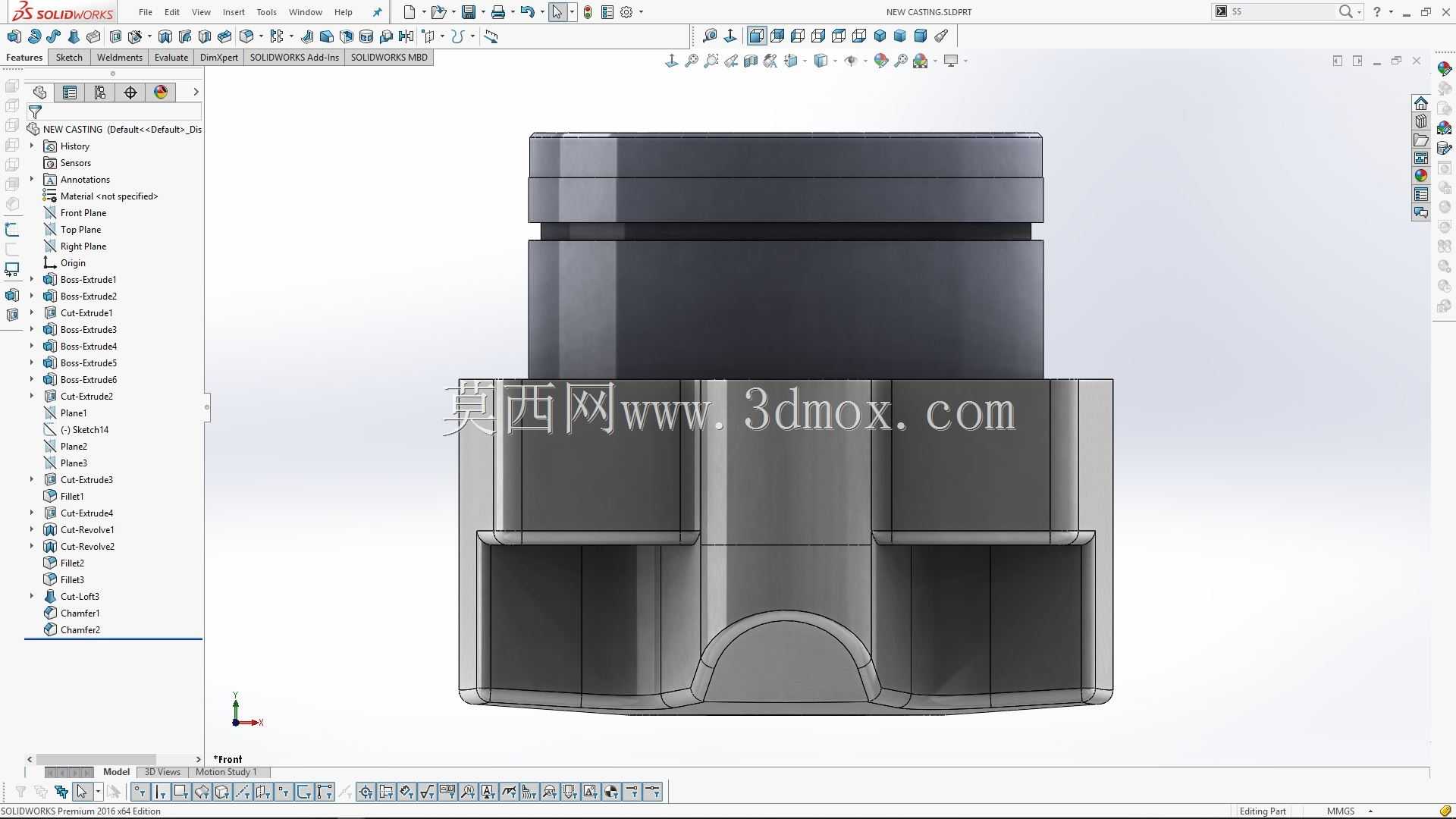

从实际安装边界来看,这类零件的安装平面需要和基体的安装面完全贴合,所以法兰的下端面需要做铣削加工,保证平面度满足密封要求,如果平面度超差,哪怕螺栓锁紧力足够,也会在贴合面出现缝隙,造成流体泄漏。圆筒段的轴向长度需要匹配对接元件的插入深度,过长会导致对接件无法装到位,过短则会让密封圈压缩量不足,影响密封效果。侧面突出的小圆柱结构是定位止口,装配的时候这个止口会卡入基体对应的定位孔里,用来限制零件的径向转动,避免在管路震动、流体冲击的时候零件出现移位,保证通腔的对接位置始终保持对中状态。
在建模的时候,需要提前区分铸造面和加工面的尺寸公差,铸造面的尺寸公差可以适当放宽,按照铸造工艺的常规公差来设定,而所有需要配合的加工面,比如圆筒内壁、法兰下端面、螺栓孔、定位止口这些位置,都需要按照机加工的精度要求标注公差,同时要给铸造毛坯预留足够但不冗余的加工余量,余量太大浪费加工工时,余量太小则可能因为铸造的尺寸偏差导致加工不到位,出现毛坯面残留的问题。另外在结构的转角位置,除了铸造需要的工艺圆角,机加工的转角位置也要根据刀具的半径设定合理的圆角,避免出现清角不到位的情况,影响后续的装配。
这类零件在实际工况里长期承受流体的压力冲击,还有设备运行带来的震动,所以在结构设计的时候除了考虑静态的强度,还要核算疲劳强度,尤其是法兰和圆筒衔接的位置、螺栓孔周边的位置,都是应力集中的高发区域,在建模的时候可以通过应力仿真来调整过渡圆角的大小,优化壁厚分布,在保证整体强度满足工作压力要求的前提下,尽可能减轻零件的重量,降低材料成本。同时中空通道的内壁要做平滑过渡,不能有突兀的台阶或者棱角,避免流体在通道内产生紊流,造成压力损失过大,甚至在长期冲蚀下损坏内壁,影响零件的使用寿命。
