带法兰安装边多孔式控制连接插头结构

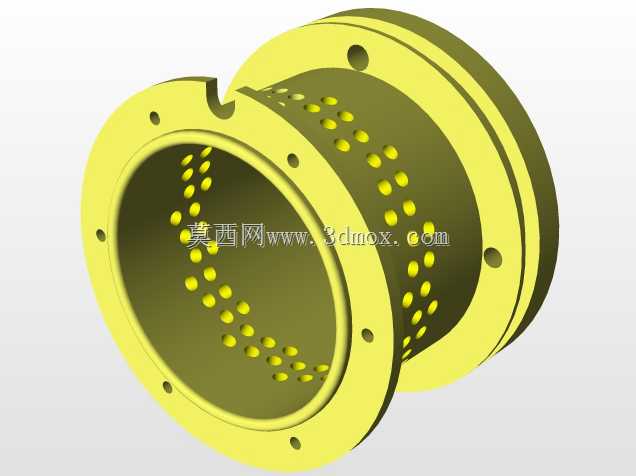

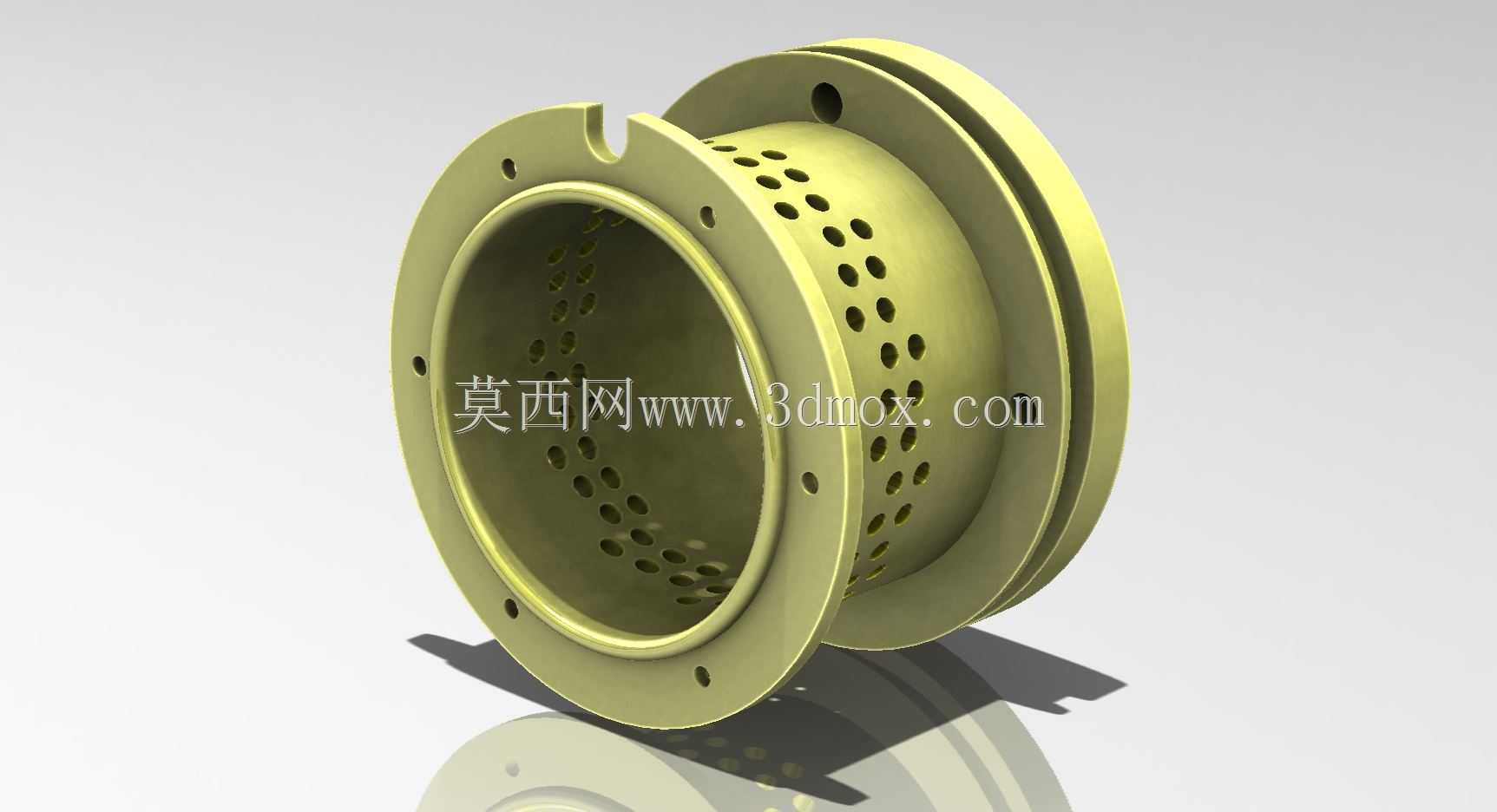

　　在工业机电连接场景里，这类带法兰安装边的多孔控制插头，是多回路信号、小功率动力传输场景里的核心连接部件，常见于工业控制柜内部走线、设备端控制信号接驳、液压气动阀组的电控信号对接等工况，区别于民用消费级接插件，这类结构的设计优先考虑安装后的抗振性、对位精度以及长期使用的接触稳定性。从结构设计逻辑来看，整体采用筒式主体加双侧法兰边的构型，其中一侧法兰带定位缺口，安装时可以和对接端的凸台形成防呆配合，避免安装错位导致的针脚弯折、信号接反问题，法兰边上均匀分布的安装孔，用于穿装固定螺栓，安装后整个插头和安装面形成刚性贴合，在设备运行产生持续振动的工况下，不会出现接插件松脱、接触不良的问题。筒身部分密布的通孔，一方面是用于排布插针安装位，

　　不同孔径的孔位可以区分动力回路、信号回路的插针规格，避免混装；另一方面这些通孔也兼顾了散热作用，当插头通过小功率动力电流时，插针接触产生的热量可以通过筒身的孔洞快速散出，避免局部积热加速绝缘件老化。设计过程中，首先要确定安装边界尺寸：法兰的外径要匹配安装面板的开孔尺寸，法兰边的厚度要满足螺栓拧紧时的强度要求，避免拧紧力矩过大导致法兰变形；筒身的插入深度要和对接插座的配合深度匹配，既要保证插针完全插入接触座，也要避免插入过深顶坏插座内部的弹性接触结构。定位缺口的尺寸公差需要严格控制，缺口的宽度、深度和对接端的定位凸台采用间隙配合，既保证安装时可以顺利对位，也不会因为间隙过大导致插头周向转动，拉扯内部接线。

　　筒身的孔洞排布采用圆周阵列的方式，孔间距要满足绝缘距离要求，不同电位的插针之间的爬电距离要符合低压电控设备的安全规范，避免相邻插针之间出现飞弧、短路问题。在实际选型应用时，这类插头多用于固定安装的设备之间的控制连接，不适合频繁插拔的移动场景，固定法兰的安装方式相比卡扣式连接，抗振性能更强，在有持续振动的设备比如风机、泵组的电控连接上，可靠性远高于普通卡扣式接插件。设计建模时，法兰上的安装孔位置度需要重点管控，要和对接面板的孔位完全匹配，避免现场安装时出现孔位错位无法穿装螺栓的问题；筒身的内外径同轴度也要控制在合理公差范围内，保证插入插座时不会出现卡滞，插拔力保持在合适区间，既不会因为太松容易脱出，也不会因为太紧导致安装拆卸困难。

　　另外筒身外侧的环形凸台结构，是用于安装密封圈的卡槽，当插头用在有防尘、防溅水要求的工况时，可以在凸台位置套上适配的橡胶密封圈，安装后法兰面和安装面压紧密封圈，达到对应的防护等级要求，满足户外设备、潮湿工况下的使用需求。这类结构的插头在做三维建模时，需要重点关注各特征的配合公差，比如安装孔的孔径要比选用的固定螺栓大0.2-0.5mm，预留安装调整余量；插针安装孔的孔径要和选用的插针外径采用过盈配合，保证插针压装后不会松动移位；定位缺口的边角要做小圆角过渡，避免应力集中，在长期受振动的情况下出现裂纹。从实际使用反馈来看，这类法兰式多孔控制插头，在工业现场的故障率远低于普通塑料卡扣式接插件，尤其是在设备长期运行、维护周期长的场景下，刚性法兰固定的结构可以有效避免因为振动、温度变化导致的接插件松脱问题，多孔的排布方式可以在较小的体积内集成数十路信号连接，减少设备面板上的接插件数量，简化布线结构，让设备内部走线更加规整，也方便后期维护时的线路排查。
